2026년 공개된 차세대 Volvo ECR90에 굴삭기 자동구리스 시스템을 장착한 사례입니다. 국내 현장에서 04급 굴삭기로 부르는 소선회 장비로, 좁은 공간에서도 작업하기 좋은 차체와 9톤급 성능을 갖춘 모델입니다.
이번 볼보 ECR90에는 독일 BEKA EP-1 12VDC 전동식 구리스펌프, BEKA MX-F 순차식 분배기, 스마트 컨트롤러를 적용했습니다. 펌프는 장비 외부의 점검 가능한 위치에, 컨트롤러는 운전자가 확인하기 쉬운 운전석에 배치했습니다.
자동윤활은 선정된 윤활 지점에 소량의 구리스를 설정된 주기로 공급해 수동 급유 부담과 급유 누락 가능성을 줄이는 장치입니다. 장착 후에도 구리스 잔량, 분배기 작동, 호스 상태와 실제 급유 여부를 정기적으로 확인해야 합니다.
이번 설치의 기술적 핵심은 MX-F 분배기 모니터링 센서입니다. 센서가 전체 윤활 사이클의 완료 여부를 확인하고, 구리스 공급에 문제가 생기면 스마트 컨트롤러에 ErCy 사이클 에러를 표시한 뒤 펌프를 정지시켜 운전자의 점검을 유도합니다.
볼보 ECR90 스마트 컨트롤러·분배기 센서 작동 영상
아래 영상에서 굴삭기 자동구리스 분배기 센서 모니터링, 운전석 스마트 컨트롤러의 추가 급유 조작과 작동 표시를 확인할 수 있습니다. 펌프만 회전하는지 보는 방식이 아니라, 분배기의 윤활 사이클이 정상적으로 완료되는지를 확인하는 것이 이번 시스템의 핵심입니다.

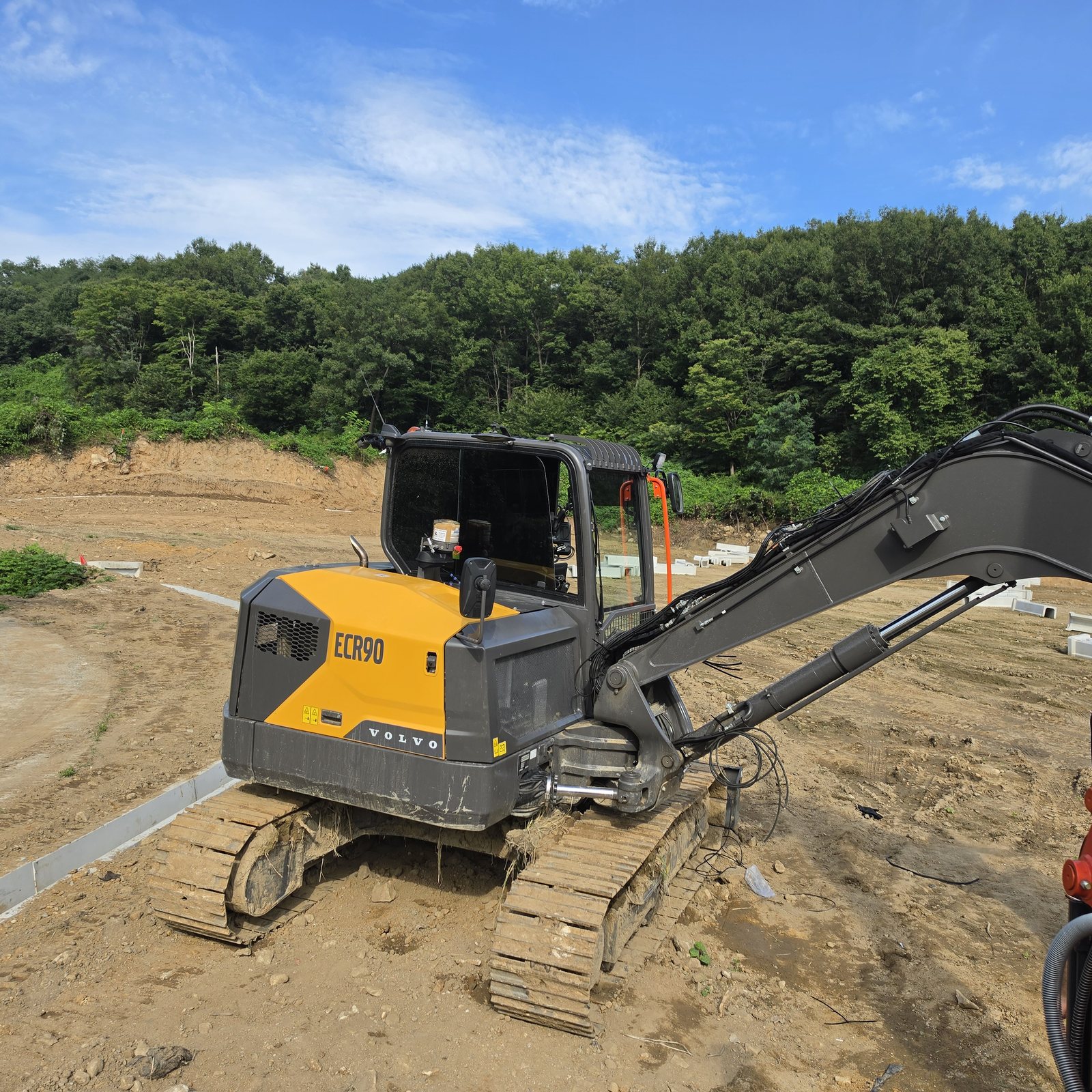

2026년형 볼보 ECR90, 어떤 장비인가요?
Volvo CE가 2026년 공개한 차세대 ECR90은 짧은 후방 선회반경을 갖춘 9톤급 소선회 굴삭기입니다. 제조사 공개 사양 기준으로 운전중량은 장비 구성에 따라 8,770~10,510kg, 엔진 총출력은 54kW입니다.
| 구분 | 적용 내용 |
|---|---|
| 장비 형식 | 소선회형 컴팩트 굴삭기 |
| 현장 분류 | 국내 현장에서 흔히 말하는 04급 |
| 운전중량 | 8,770~10,510kg(제조사 공개 범위) |
| 엔진 총출력 | 54kW |
| 전장 / 전폭 | 6,570mm / 2,300mm |
| 주요 특징 | 짧은 선회반경, 9톤급 작업 성능, 정비 접근성 개선 |
장비 제원과 옵션은 판매 지역 및 출고 사양에 따라 달라질 수 있습니다. 같은 ECR90이라도 어태치먼트, 기존 배관과 관리하려는 윤활 지점에 따라 볼보 자동구리스 구성과 호스 경로가 달라집니다.
볼보 ECR90 굴삭기 자동구리스 설치 구성
| 구분 | 적용 내용 |
|---|---|
| 적용 장비 | Volvo ECR90 소선회 굴삭기 |
| 시스템 방식 | 순차식 굴삭기자동윤활 시스템 |
| 구리스펌프 | 독일 BEKA EP-1 |
| 사용 전원 | 12VDC |
| 제어 방식 | 펌프와 분리된 외장형 컨트롤러 |
| 컨트롤러 | 스마트 컨트롤러 |
| 분배기 | BEKA MX-F 순차식 분배기 |
| 모니터링 | 분배기 작동 감지 센서 적용 |
| 배관 | 고압 윤활호스·강관·피팅·보호재 |
| 완료 점검 | 펌프·컨트롤러·분배기 작동, 배관 간섭과 실제 급유 상태 확인 |
윤활 포인트 수와 구리스펌프 컨트롤러의 운전·휴지 설정은 장비 구성, 가동시간, 작업환경과 사용하는 구리스에 따라 결정해야 합니다. 사진 속 표시값이나 다른 장비의 설정을 그대로 복사하는 방식은 권장하지 않습니다.

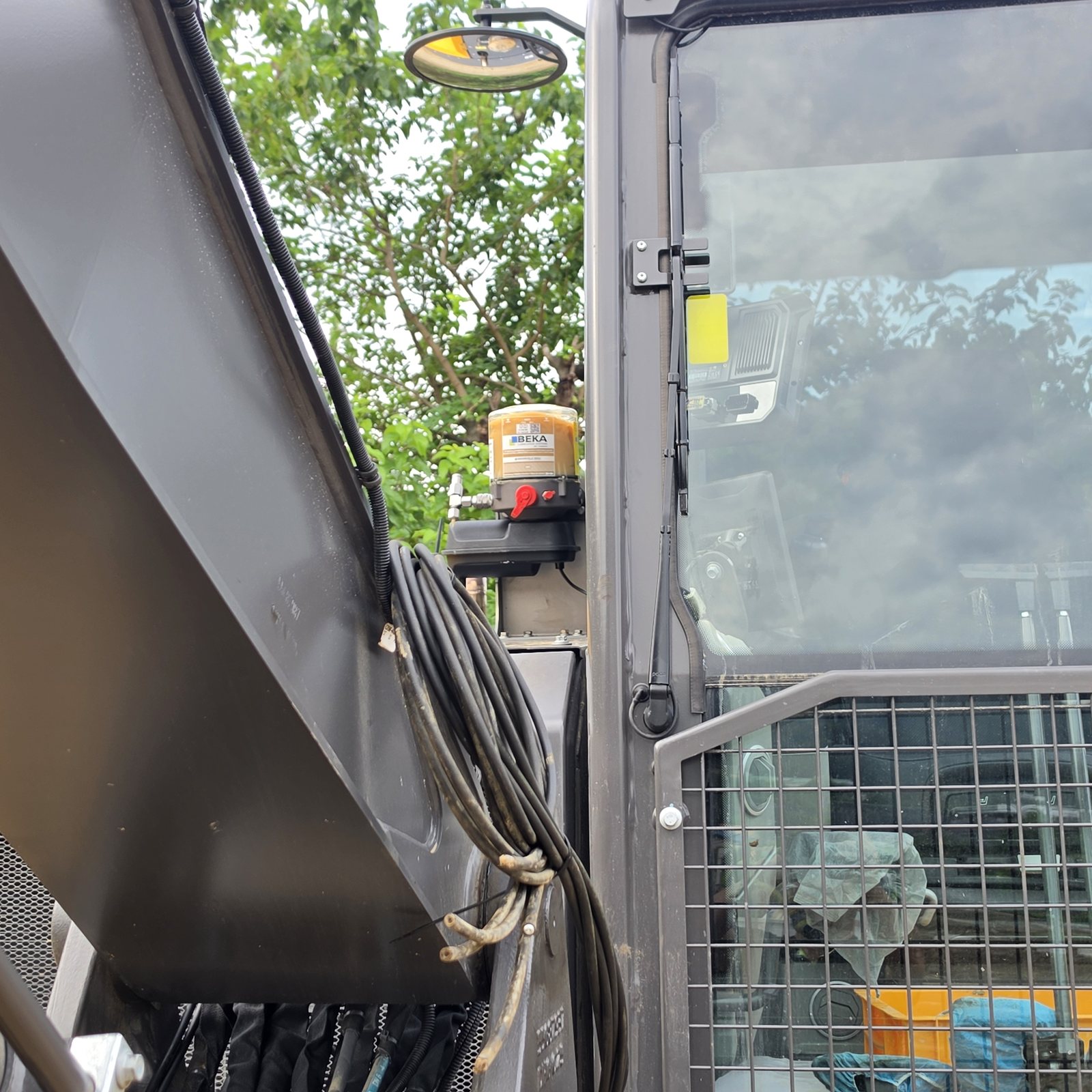

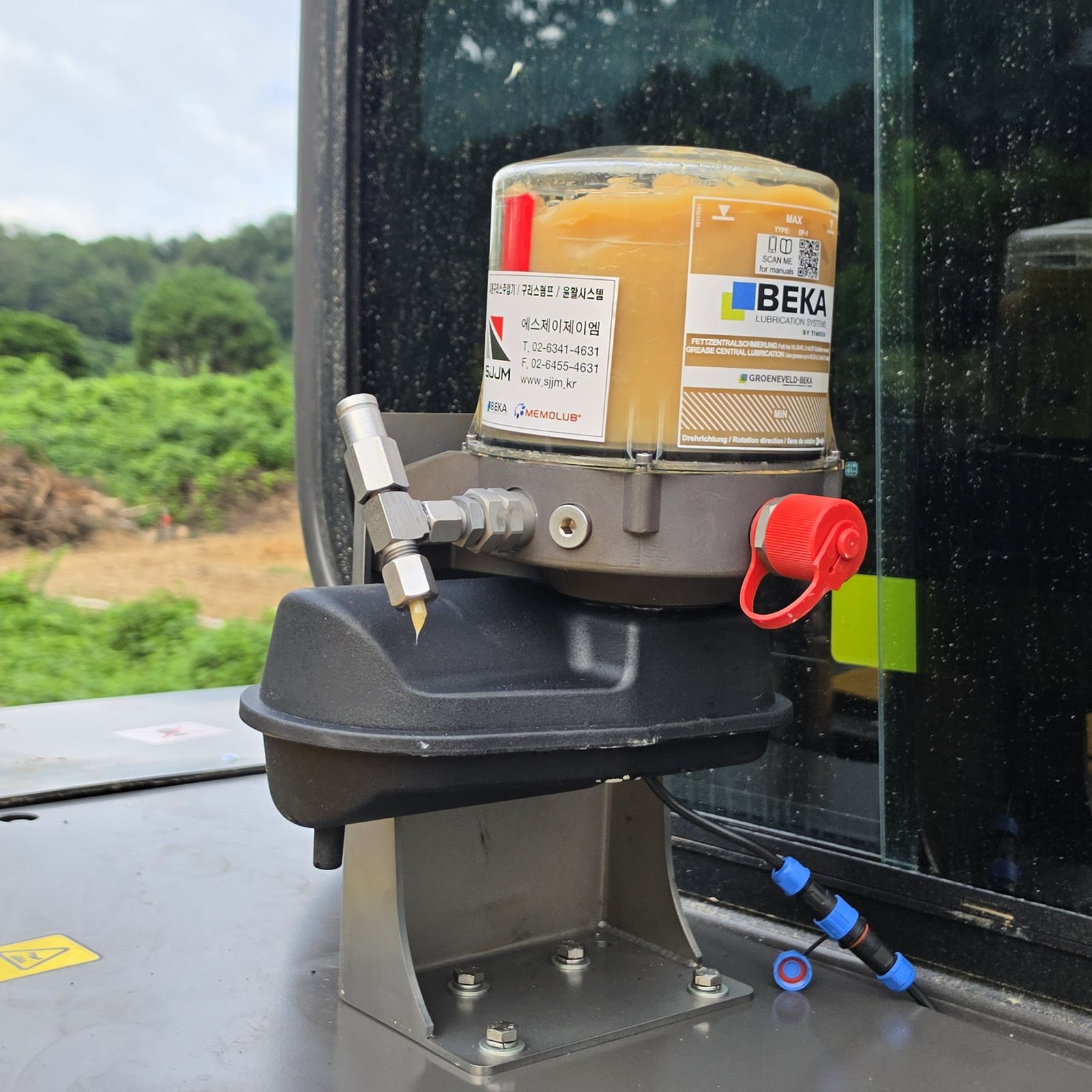

BEKA EP-1 12VDC 구리스펌프 장착
이번 볼보 자동구리스 시스템의 중심은 BEKA EP-1 12VDC 구리스펌프입니다. EP-1은 전기 구동식 순차윤활 펌프로, 제조사 사양에 따라 최대 3개의 독립 토출구, 여러 탱크 용량과 12/24VDC 사양을 선택할 수 있으며 NLGI 2 등급까지의 구리스에 대응합니다.
투명 탱크로 외부에서 구리스 잔량을 확인할 수 있습니다. 펌프는 운전 중 진동과 충격을 고려해 전용 브래킷으로 고정하고, 그리스 보충과 배선·배관 점검이 가능한 위치에 배치했습니다.
이번 장비의 운용 조건에서는 구리스 약 2kg을 한 번 충전하면 약 2.5개월 사용할 수 있으며, 이후 잔량을 확인해 재보충합니다. 실제 사용 기간은 2시간·4시간 재작동 설정, 하루 가동시간, 윤활 지점 수와 작업 강도에 따라 달라질 수 있습니다.
- 붐과 캡, 기존 유압배관의 움직임에 간섭하지 않는지
- 탱크 잔량과 그리스 보충구를 쉽게 확인할 수 있는지
- 전원 배선과 토출 배관을 무리 없이 연결할 수 있는지
- 진동과 외부 충격에 견딜 수 있도록 브래킷이 고정되는지
- 펌프·피팅·전기 커넥터의 점검 공간이 확보되는지
관련 제품: BEKA EP-1 자동구리스 펌프

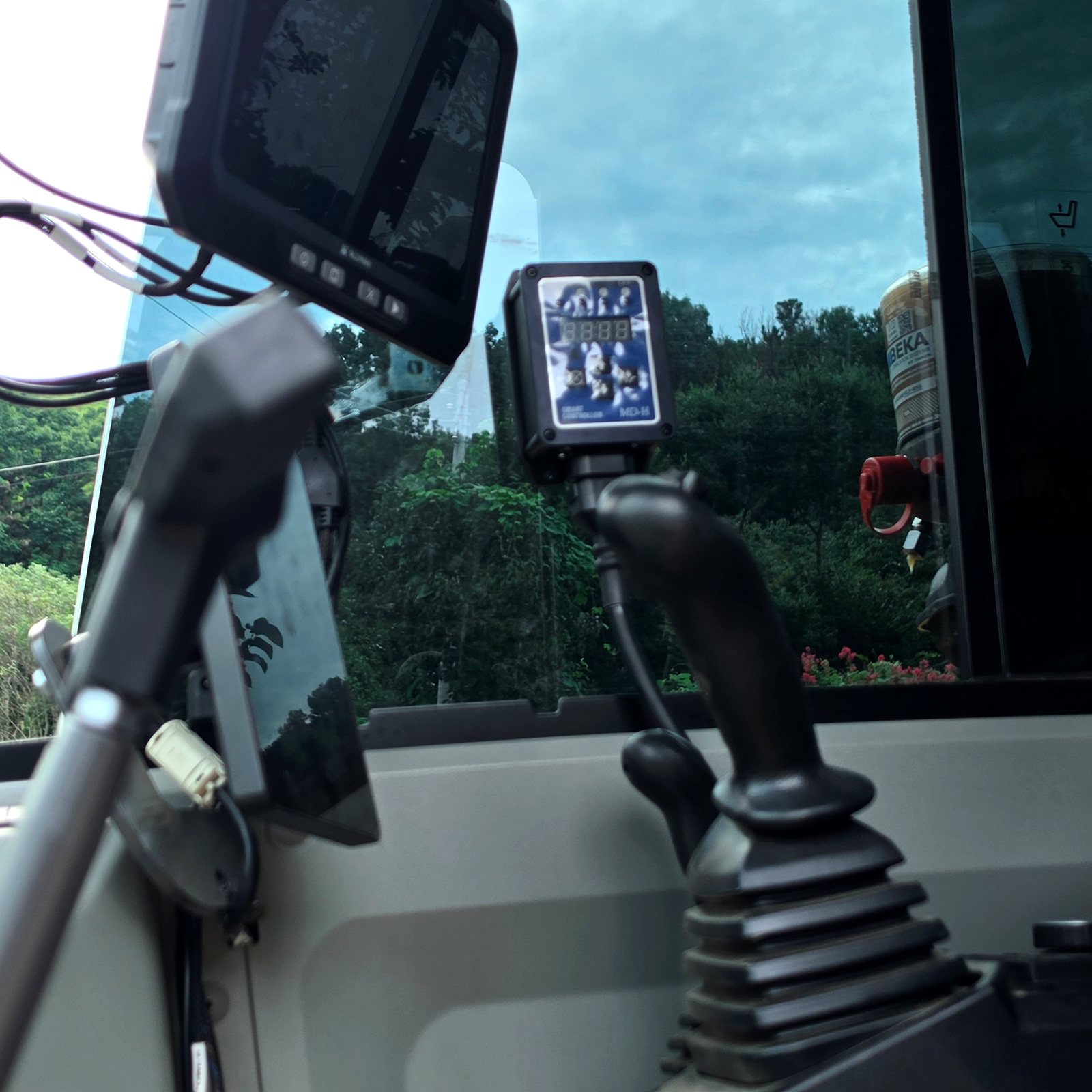

운전석 스마트 컨트롤러로 모니터링·추가 급유
이번 구성은 펌프 본체와 제어장치를 분리해 스마트 컨트롤러를 운전석에 설치했습니다. 펌프는 장비 외부의 점검 가능한 위치에 두고, 운전자는 운전석에서 윤활 사이클과 이상 알람을 확인하며 필요한 조작을 할 수 있습니다.

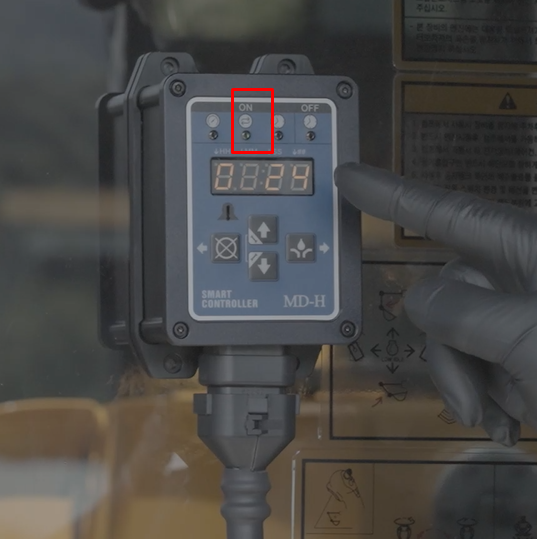

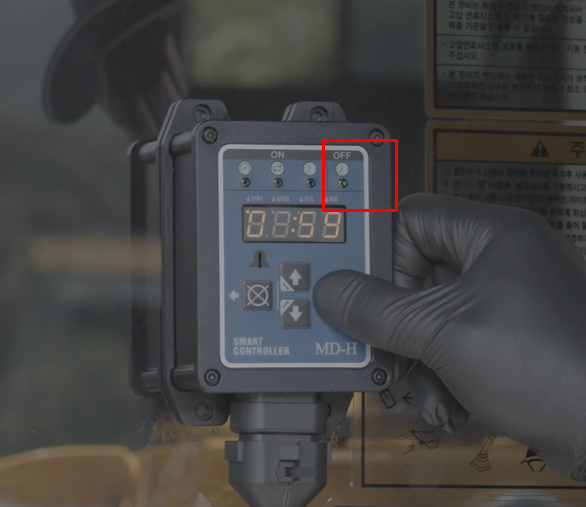

추가 급유 버튼으로 펌프 즉시 작동
운전석에서 추가 급유 버튼을 누르면 정지 중이던 구리스펌프가 즉시 작동합니다. 버튼을 누르기 전에는 OFF가 표시되고, 추가 급유가 시작되면 ON 표시로 바뀌어 운전자가 펌프 작동 상태를 바로 확인할 수 있습니다.
작업 강도에 맞춘 재작동 시간 설정
스마트 컨트롤러에서는 펌프가 한 차례 급유를 마친 뒤 다시 작동할 때까지의 정지시간, 즉 재작동 주기를 쉽게 변경할 수 있습니다. 예를 들어 충격과 하중이 큰 험한 작업에서는 약 2시간마다, 비교적 가벼운 작업에서는 약 4시간마다 작동하도록 설정할 수 있습니다.
2시간·4시간은 작업 강도에 따른 운용 예시입니다. 실제 설정은 윤활 지점 수, 장비 가동시간, 배관 길이, 주변 온도와 사용하는 구리스의 상태를 확인해 조정해야 합니다.

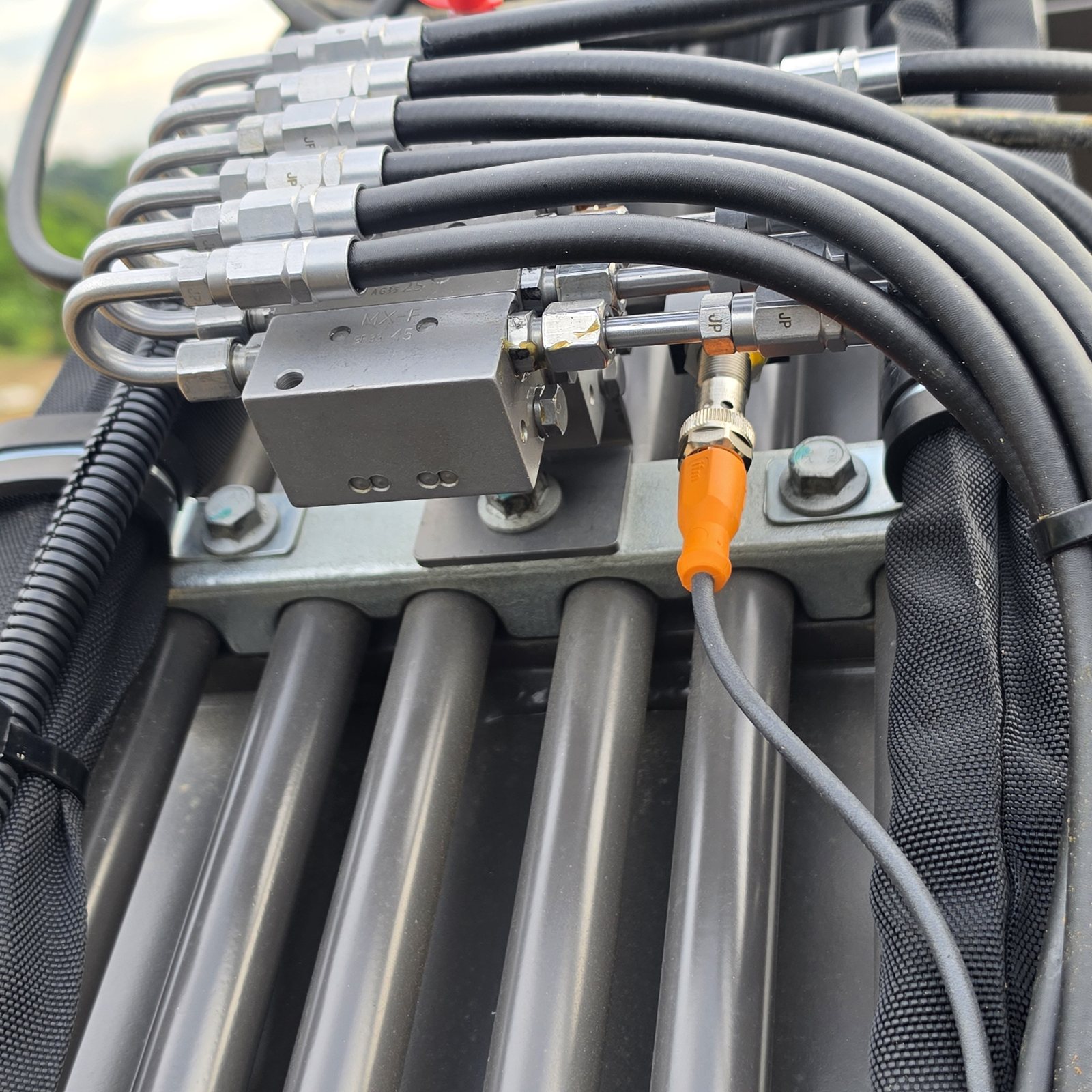

BEKA MX-F 분배기 센서로 모든 윤활개소 공급 모니터링
EP-1에서 토출된 구리스는 BEKA MX-F 순차식 분배기 내부의 피스톤을 차례로 움직이며 선정된 각 윤활개소로 공급됩니다. 분배기에 장착한 모니터링 센서는 이 순차 사이클이 끝까지 정상적으로 완료되는지를 감시합니다.
따라서 단순히 구리스펌프가 켜졌는지만 확인하는 것이 아니라, 분배기를 거쳐 굴삭기의 전체 자동윤활 회로가 정상적으로 작동하는지 운전석에서 모니터링할 수 있습니다.
구리스 공급 이상 시 ErCy 사이클 에러 알람
- 설정된 시간에 BEKA EP-1 구리스펌프가 작동합니다.
- 구리스가 MX-F 분배기를 통과하며 각 윤활개소로 순차 공급됩니다.
- 분배기 센서가 정상적인 사이클 완료 신호를 스마트 컨트롤러로 보냅니다.
- 배관 막힘, 호스 손상, 구리스 부족 등으로 사이클이 완료되지 않으면 ErCy(사이클 에러)가 표시됩니다.
- 스마트 컨트롤러는 펌프를 정지시키고 운전자가 구리스 잔량, 분배기, 센서, 호스와 윤활개소를 점검하도록 유도합니다.
이 기능은 이상 상태에서 펌프만 계속 작동하는 상황을 줄이고, 윤활 불량을 조기에 발견하는 데 도움이 됩니다. 다만 센서 신호와 함께 각 윤활개소의 실제 구리스 배출, 호스·피팅 상태도 정기적으로 확인해야 합니다.
관련 제품: BEKA MX-F 순차식 분배기

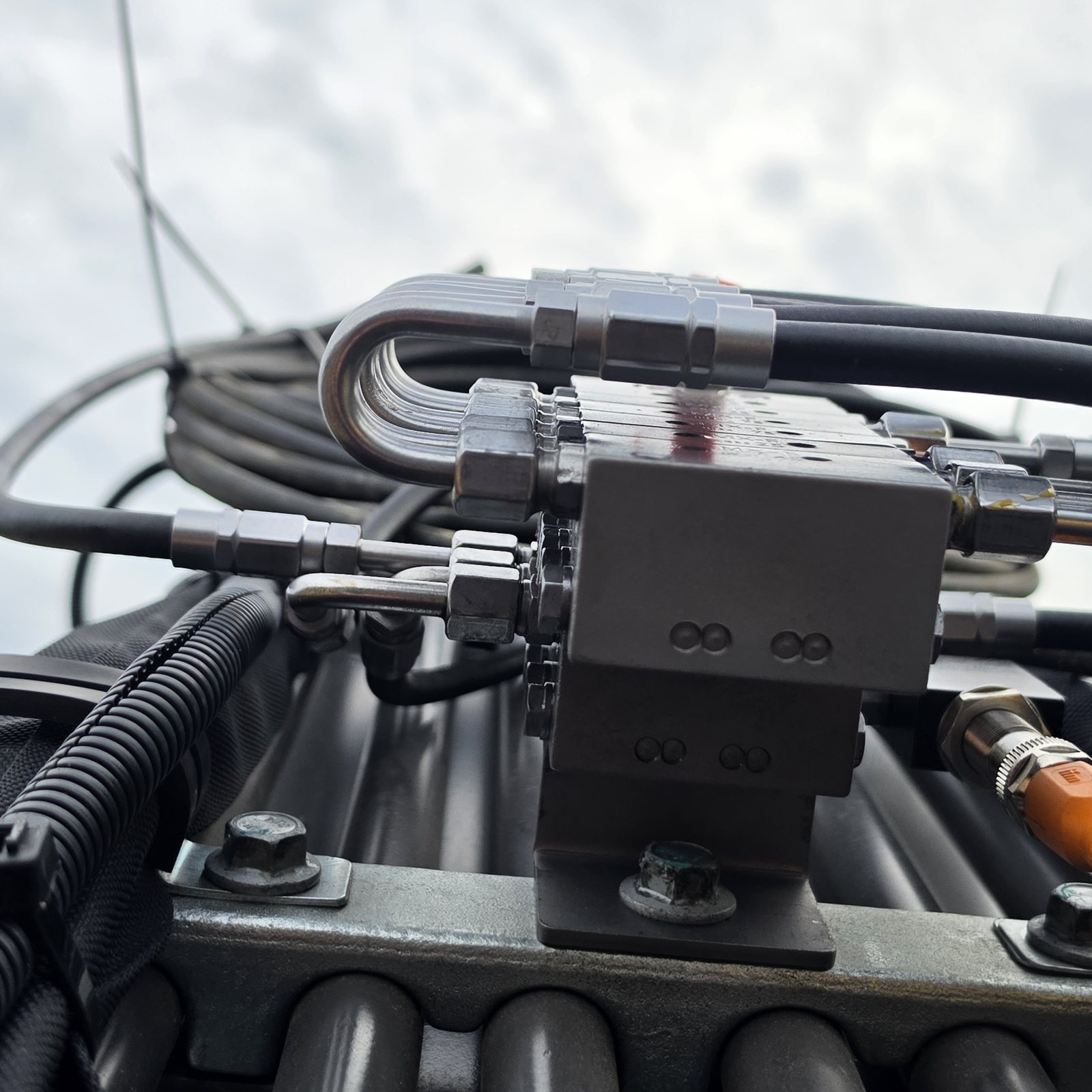

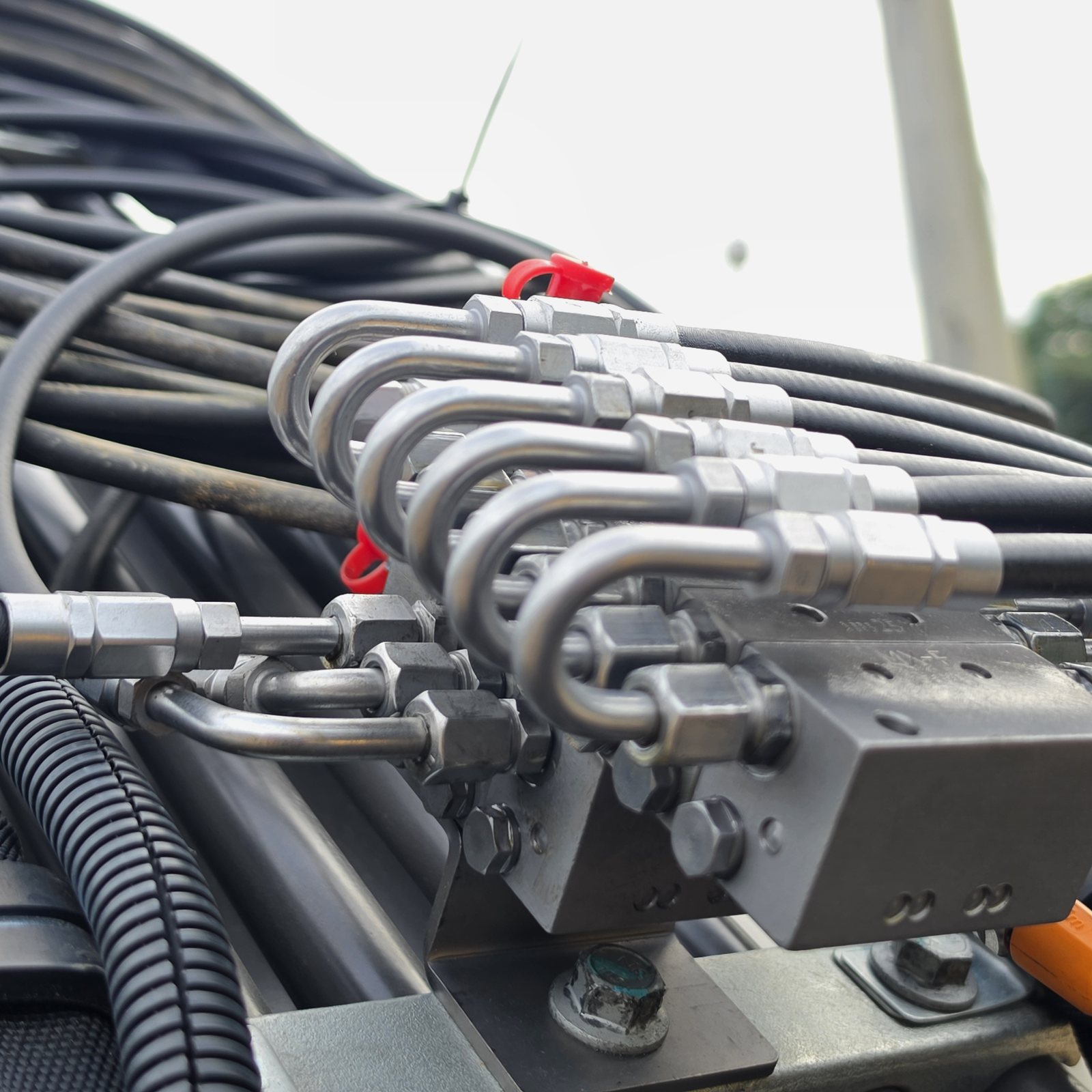

움직이는 굴삭기에 맞춘 고압 윤활배관
굴삭기 자동구리스 시공에서 펌프와 분배기만큼 중요한 부분이 호스 경로입니다. ECR90은 상부 선회체, 붐, 암과 링크부가 반복해서 움직이므로 정지 상태에서 보기 좋은 배관만으로는 충분하지 않습니다.
- 붐과 암이 움직일 때 호스가 팽팽하게 당겨지지 않는지
- 남은 호스가 주변 부품이나 작업물에 걸리지 않는지
- 구조물과 반복해서 맞닿아 마찰하는 구간이 없는지
- 피팅 연결부에 비틀림이나 측면 하중이 생기지 않는지
- 외부 접촉 가능 구간에 보호재가 적용됐는지
- 정비 시 배관과 연결부를 육안으로 확인할 수 있는지
배관 정리는 외관만을 위한 작업이 아닙니다. 반복 동작에서 발생할 수 있는 눌림·마찰·꺾임을 줄이고, 향후 점검에서 이상 부위를 쉽게 찾기 위한 시공 과정입니다.
설치 후 확인한 항목
펌프, 컨트롤러, 분배기와 윤활배관을 모두 연결한 뒤 시스템 작동과 실제 공급 상태를 점검했습니다.
- BEKA EP-1 12VDC 펌프의 작동 상태
- 스마트 컨트롤러의 표시와 조작 상태
- MX-F 분배기의 순차 작동 상태
- 분배기 작동 감지 센서의 신호 상태
- 호스·강관·피팅 연결부의 이상 여부
- 붐과 암 동작 구간의 간섭 및 과도한 장력 여부
- 브래킷과 배관 고정부의 체결 상태
- 선정된 윤활 지점의 실제 구리스 공급 상태
구리스펌프가 작동한다는 사실만으로 설치가 완료된 것은 아닙니다. 분배기, 센서, 호스, 피팅과 각 윤활 지점까지 함께 확인해야 굴삭기자동윤활 시스템 전체의 상태를 판단할 수 있습니다.
굴삭기 자동구리스의 장점과 필요한 관리
- 여러 그리스 니플을 찾아 수동으로 급유하는 작업 부담 감소
- 선정된 윤활 지점에 일정한 방식으로 구리스를 공급
- 접근하기 어려운 위치의 급유 누락 가능성 감소
- 작업 중단 시간을 줄이고 윤활 상태를 규칙적으로 관리
- 운전석 컨트롤러와 작동 감지 신호를 통한 상태 확인
자동구리스 장착만으로 부품 수명 연장이나 고장 방지를 보장할 수는 없습니다. 장비 하중, 작업환경, 사용하는 구리스, 배관 상태와 점검 주기가 함께 관리돼야 합니다.
- EP-1 탱크의 구리스 잔량과 오염 여부
- 스마트 컨트롤러의 표시 상태
- MX-F 분배기와 센서 작동 상태
- 호스의 눌림·마찰·손상
- 피팅과 브래킷의 풀림
- 각 윤활 지점에서의 실제 구리스 배출 상태
볼보 굴삭기 자동구리스 적용 상담
같은 Volvo ECR90이라도 출고 옵션, 장착 어태치먼트와 기존 배관에 따라 펌프 브래킷, 분배기 위치와 호스 경로가 달라질 수 있습니다. 실제 장비 사진을 바탕으로 설치 공간과 움직이는 구간을 먼저 확인하는 것이 좋습니다.
- 제조사와 정확한 장비 모델명
- 장비 전체와 모델명 표기 사진
- 펌프 설치 후보 공간 사진
- 붐·암·링크부 및 관리하려는 윤활 지점 사진
- 장착된 어태치먼트와 주요 옵션
- 장비 전원(12VDC 또는 24VDC)
- 사용 중인 구리스 종류와 작업환경
볼보 ECR90 또는 다른 굴삭기의 자동구리스 설치가 필요하신가요?
SJ자동구리스
굴삭기 자동구리스 적용 상담하기
전화: 02-6341-4631
관련 읽을거리: BEKA EP-1 자동구리스 펌프 선정 가이드
자주 묻는 질문
볼보 ECR90에는 12V 구리스펌프를 사용하나요?
이번 설치 장비에는 BEKA EP-1 12VDC 사양을 적용했습니다. 다른 굴삭기는 전원 사양이 다를 수 있으므로 장비 전압을 확인한 뒤 12VDC 또는 24VDC 펌프를 선정해야 합니다.
스마트 컨트롤러는 펌프 내장형 컨트롤러와 무엇이 다른가요?
이번 구성의 스마트 컨트롤러는 펌프 본체와 분리된 별도 제어장치입니다. EP-1은 장비 외부의 점검 위치에, 스마트 컨트롤러는 운전자가 확인하기 쉬운 운전석에 배치했습니다. 장비 구조와 필요한 조작 방식에 따라 선택합니다.
모든 Volvo ECR90에 같은 위치와 구성으로 장착할 수 있나요?
출고 옵션, 기존 배관, 어태치먼트와 관리할 윤활 지점이 다를 수 있어 실제 장비 확인이 필요합니다. 같은 모델이라도 펌프 브래킷, 분배기 위치와 호스 경로가 달라질 수 있습니다.
구리스펌프의 운전시간과 휴지시간은 어떻게 정하나요?
장비 작업시간, 하중, 윤활 지점 수, 배관 조건, 주변 온도와 사용하는 구리스를 검토하고 실제 토출 상태를 확인해 조정해야 합니다. 모든 굴삭기에 공통으로 적용하는 하나의 설정값은 없습니다.
굴삭기 자동구리스를 설치하면 수동 점검이 필요 없나요?
아닙니다. 수동 급유 작업은 줄일 수 있지만 펌프 잔량, 컨트롤러, 분배기, 센서, 호스, 피팅과 각 윤활 지점의 실제 공급 상태는 정기적으로 점검해야 합니다.
