자동구리스 펌프는 장비가 가동되는 동안 여러 윤활 포인트에 정해진 양의 그리스를 주기적으로 공급하는 중앙집중윤활의 핵심 장치입니다. 독일 BEKA의 EP-1 전동식 자동구리스 펌프는 타이머 내장형과 외부 제어형, 12V·24V 전원, 다양한 탱크 용량과 펌프 엘리먼트를 조합할 수 있어 굴삭기·로더 같은 건설장비부터 산업설비까지 폭넓게 적용할 수 있습니다.
BEKA EP-1 자동구리스 펌프란?

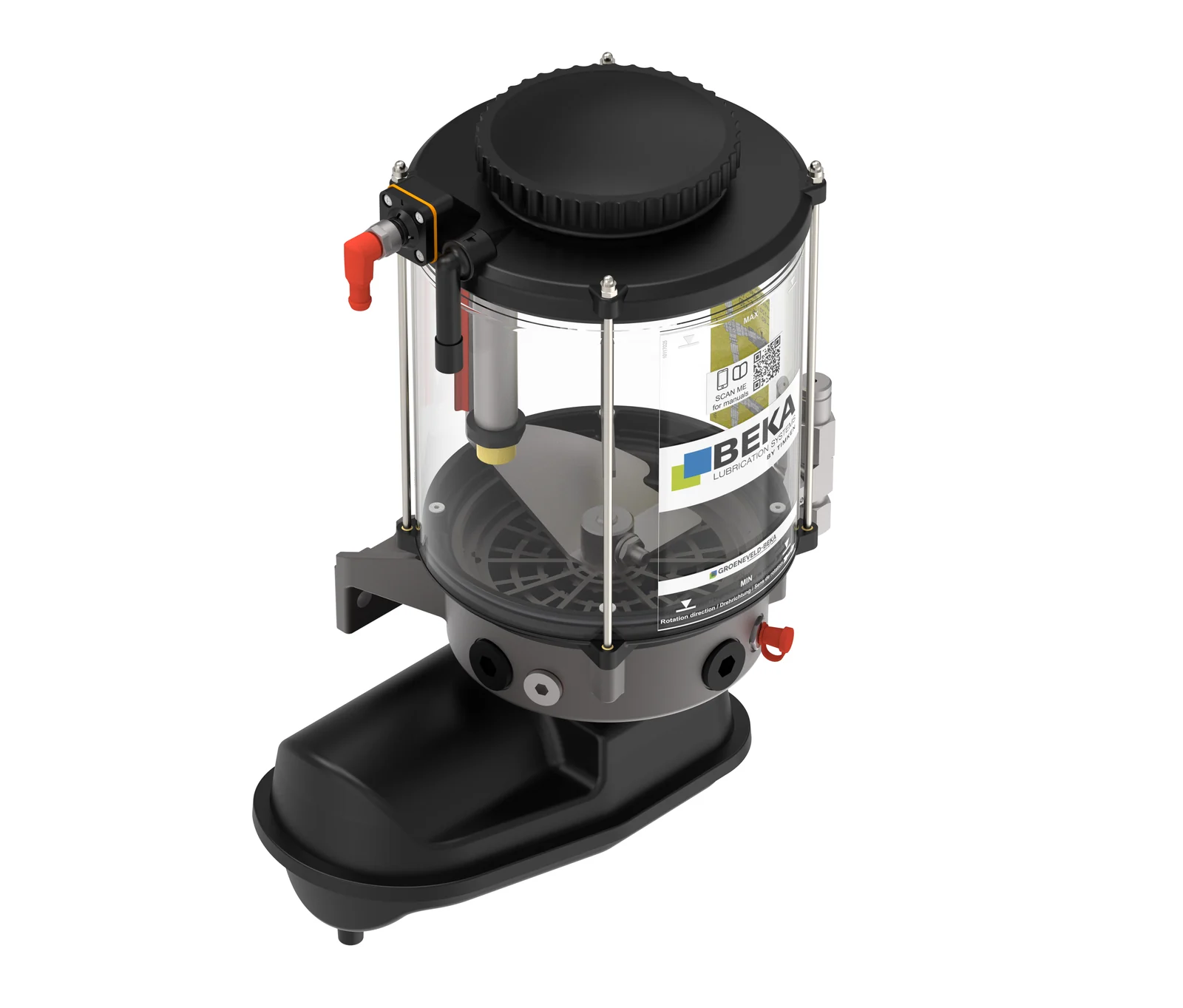

EP-1은 전기모터가 편심 캠과 압력 링을 회전시켜 펌프 엘리먼트의 흡입·토출 행정을 만드는 전동식 펌프입니다. 탱크 내부의 교반기가 그리스를 펌프 하우징의 흡입부로 밀어주며, 투명 탱크에서는 스크레이퍼 위치를 통해 남은 그리스 양을 눈으로 확인할 수 있습니다.
최대 3개의 독립 토출구를 사용할 수 있고, 각 토출구에는 별도의 펌프 엘리먼트를 장착합니다. 정량형 PE-60·PE-120·PE-170과 토출량 조절형 PE-120V를 선택할 수 있어 분배기 회로별 필요 윤활량에 맞춘 구성이 가능합니다.
타이머 내장형과 타이머 없는 모델의 차이
타이머 내장형
펌프 하부에 전자 제어기가 내장된 모델입니다. EP-tronic, EP-tronic T1, BEKA-troniX1, EP-T2 등의 컨트롤러 구성이 있으며, 장비 운전 조건에 맞춰 윤활 주기와 펌프 작동시간을 설정합니다. 별도 제어반을 구성하기 어려운 이동장비나 단독 자동윤활 시스템에 적합합니다.
타이머 없는 외부 제어형
펌프 본체에 주기 제어기를 두지 않고 장비의 PLC, 차량 제어 신호 또는 S-EP 6 같은 별도 제어장치에서 전원을 제어합니다. 기존 제어 시스템에 윤활 운전 로직이 있거나 여러 장치의 운전 상태를 한곳에서 관리해야 하는 산업설비에 유리합니다.
선정 기준은 단순합니다. 독립적으로 윤활 주기를 설정하려면 타이머 내장형을, 이미 PLC나 별도 컨트롤러가 있으면 외부 제어형을 우선 검토합니다. 실제 주문 시에는 제어 방식뿐 아니라 전압, 탱크 용량, 펌프 엘리먼트, 최소 레벨 감지와 커넥터 형식까지 함께 지정해야 합니다.
EP-1 주요 기술 사양
| 항목 | 사양 |
|---|---|
| 사용 전압 | 12 VDC / 24 VDC |
| 모터 회전수 | 15 rpm |
| 최대 작동 압력 | 350 bar |
| 압력 릴리프 밸브 설정 | 280 bar |
| 사용 온도 | -35°C ~ +70°C (그리스 종류에 따라 달라짐) |
| 윤활제 | NLGI 2 이하 그리스, 40 mm²/s(cSt) 이상의 광유 |
| 토출구 | 최대 3개 독립 토출구 |
| 보호 등급 | IP5K9K (DIN 40050) |
| 설치 자세 | 탱크 수직 설치 |
펌프 본체의 최대 작동 압력은 350 bar이며, 압력 릴리프 밸브는 280 bar로 설정됩니다. 따라서 시스템 설계에서는 분배기, 고압 호스, 피팅의 허용압력과 배관 길이, 저온에서의 그리스 유동성을 함께 검토해야 합니다.
탱크 용량과 최소 레벨 감지
투명 탱크는 1.9kg, 2.5kg, 4kg, 8kg, 16kg, 스틸 탱크는 2kg, 4kg 모델이 제공됩니다. 투명 탱크는 잔량을 육안으로 확인하기 쉽고, 용량이 커질수록 보충 간격을 늘릴 수 있습니다. 다만 큰 탱크는 설치 높이와 외경이 커지므로 장비의 점검 공간과 구조물 간섭을 먼저 확인해야 합니다.

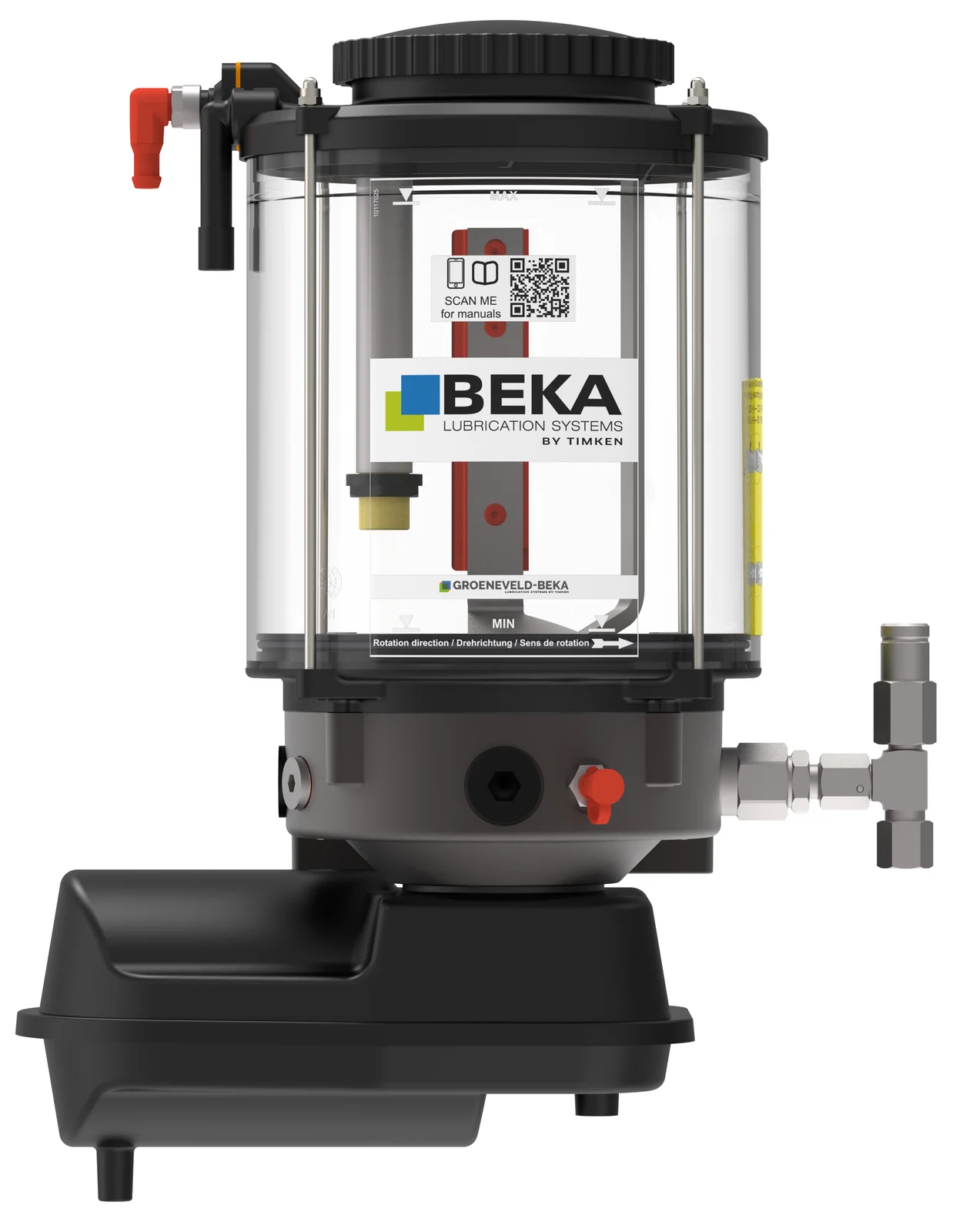

2.5kg·4kg·8kg 탱크 등에는 정전용량식 최소 레벨 센서를 적용할 수 있습니다. 그리스가 설정된 최소 높이 아래로 내려가면 신호가 바뀌며, 외부 PLC 또는 내장 컨트롤러에서 경보나 펌프 정지 신호로 활용할 수 있습니다. 순간적인 교반기 움직임을 빈 탱크로 잘못 판단하지 않도록 매뉴얼은 레벨 신호를 10초 이상 지연 평가하도록 안내합니다.
탱크 용량별 설치 치수

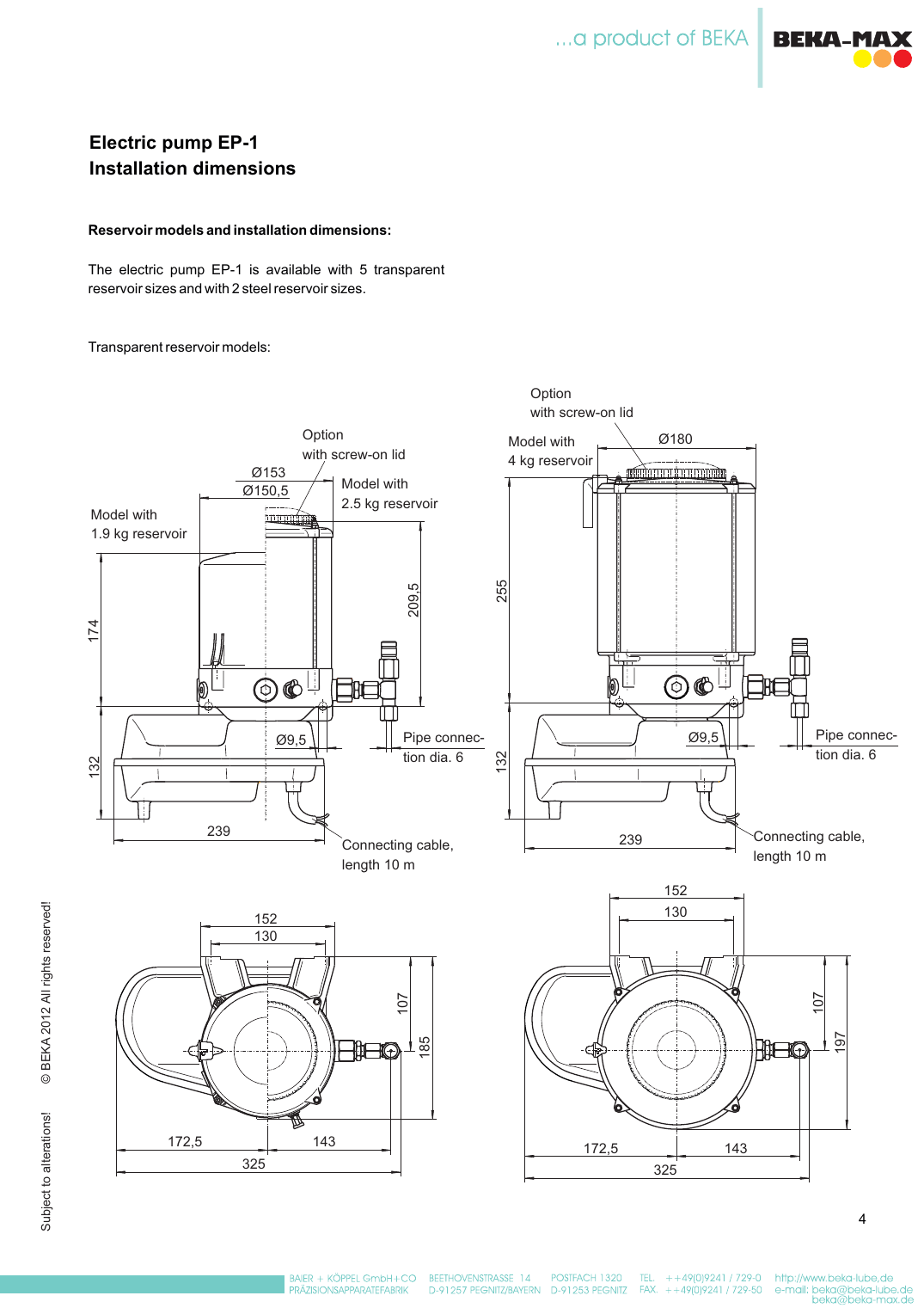

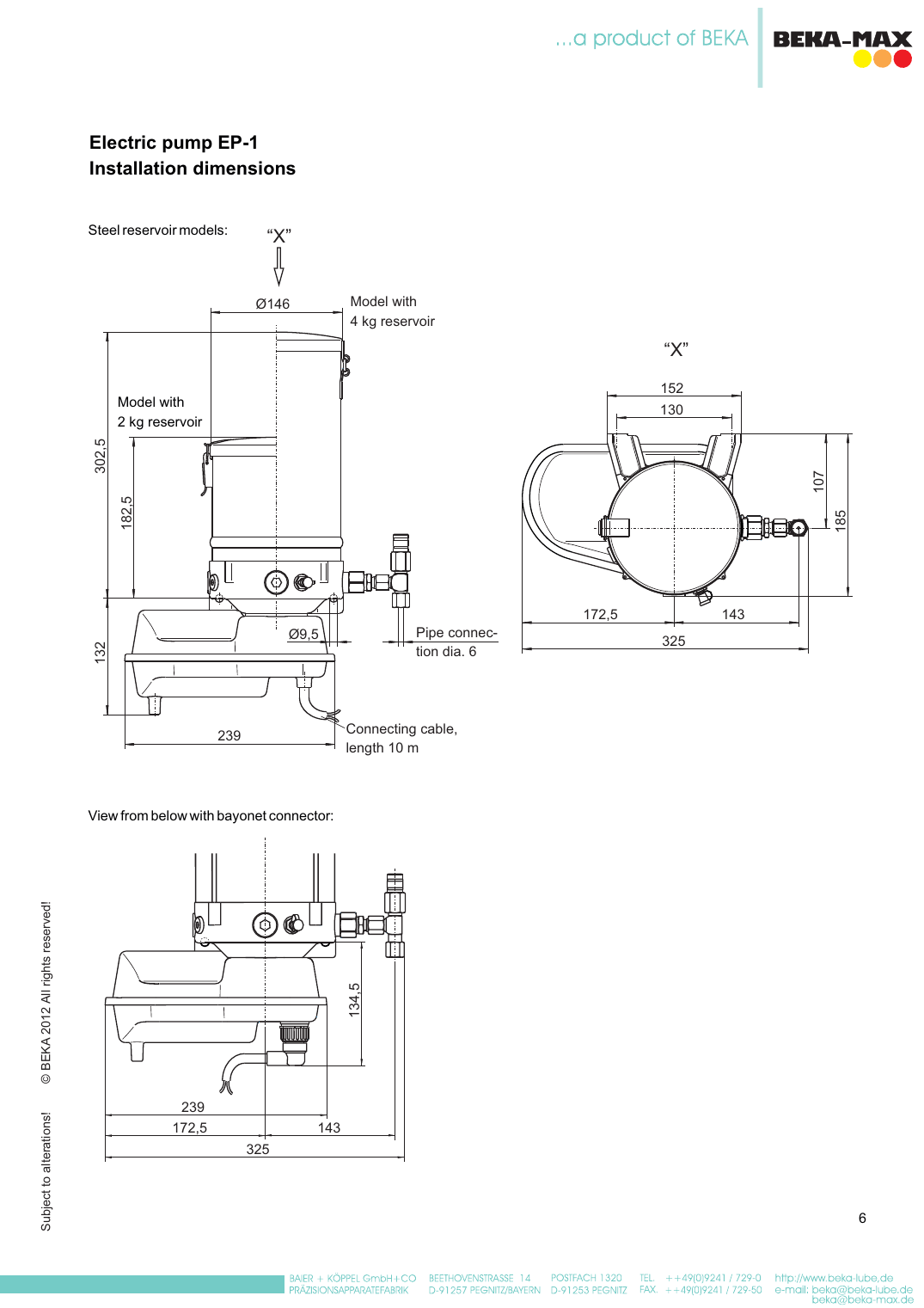

아래 도면은 EP-1 매뉴얼의 설치 치수입니다. 모든 치수는 mm 기준이며, 실제 설치에서는 토출 피팅과 고압 배관, 전원 케이블, 탱크 뚜껑을 열 수 있는 상부 여유 공간까지 추가로 확보해야 합니다.
펌프 엘리먼트와 토출량
| 펌프 엘리먼트 | 1회전당 토출량 | 용도 |
|---|---|---|
| PE-60 | 0.06 cm³ | 소량 정량 토출 |
| PE-120 | 0.12 cm³ | 표준 정량 토출 |
| PE-170 | 0.17 cm³ | 상대적으로 큰 토출량 |
| PE-120V | 0.04 ~ 0.12 cm³ | 현장 요구량에 맞춘 조절형 |
필요 토출량은 윤활 포인트 개수만으로 결정하지 않습니다. 베어링 크기, 윤활 주기, 분배기 토출량, 배관 저항과 운전시간을 함께 계산해야 합니다. 토출량이 너무 적으면 필요한 그리스가 제때 도달하지 않고, 너무 많으면 씰 손상이나 그리스 낭비가 발생할 수 있습니다.
자동구리스 펌프 선정 체크리스트
- 전원: 장비가 12V인지 24V인지 확인
- 제어 방식: 타이머 내장형 또는 PLC·외부 제어형 결정
- 탱크 용량: 일일 사용량, 보충 주기, 설치 공간을 함께 검토
- 토출 회로: 독립 회로 수와 분배기 구성을 확인
- 펌프 엘리먼트: 회로별 요구 토출량에 맞춰 선택
- 그리스: NLGI 등급과 저온 유동성, 사용 온도 확인
- 모니터링: 최소 레벨 센서, 압력 스위치, 고장 표시 옵션 검토
- 전기 연결: 직결 케이블 또는 교체가 쉬운 베요넷 커넥터 선택
EP-1 적용과 상담
BEKA EP-1 자동구리스 펌프는 굴삭기, 휠로더, 광산장비, 운반설비와 각종 산업기계의 순차식 중앙윤활 시스템에 적용할 수 있습니다. 같은 EP-1이라도 장비별 윤활 포인트와 운전환경이 다르므로 펌프만 고르기보다 분배기, 배관, 피팅, 제어 방식까지 하나의 시스템으로 검토해야 합니다.
SJJM은 장비 모델, 윤활 포인트 수, 사용 전압, 설치 공간과 사용 중인 그리스 정보를 바탕으로 EP-1 구성을 검토합니다. 상담 시 장비 전체 사진, 펌프 설치 후보 위치, 주요 윤활 포인트, 원하는 보충 주기를 보내주시면 모델 선정에 도움이 됩니다.
