ANION · ROTARY KILN LUBRICATION
ANION 회전로 윤활 솔루션

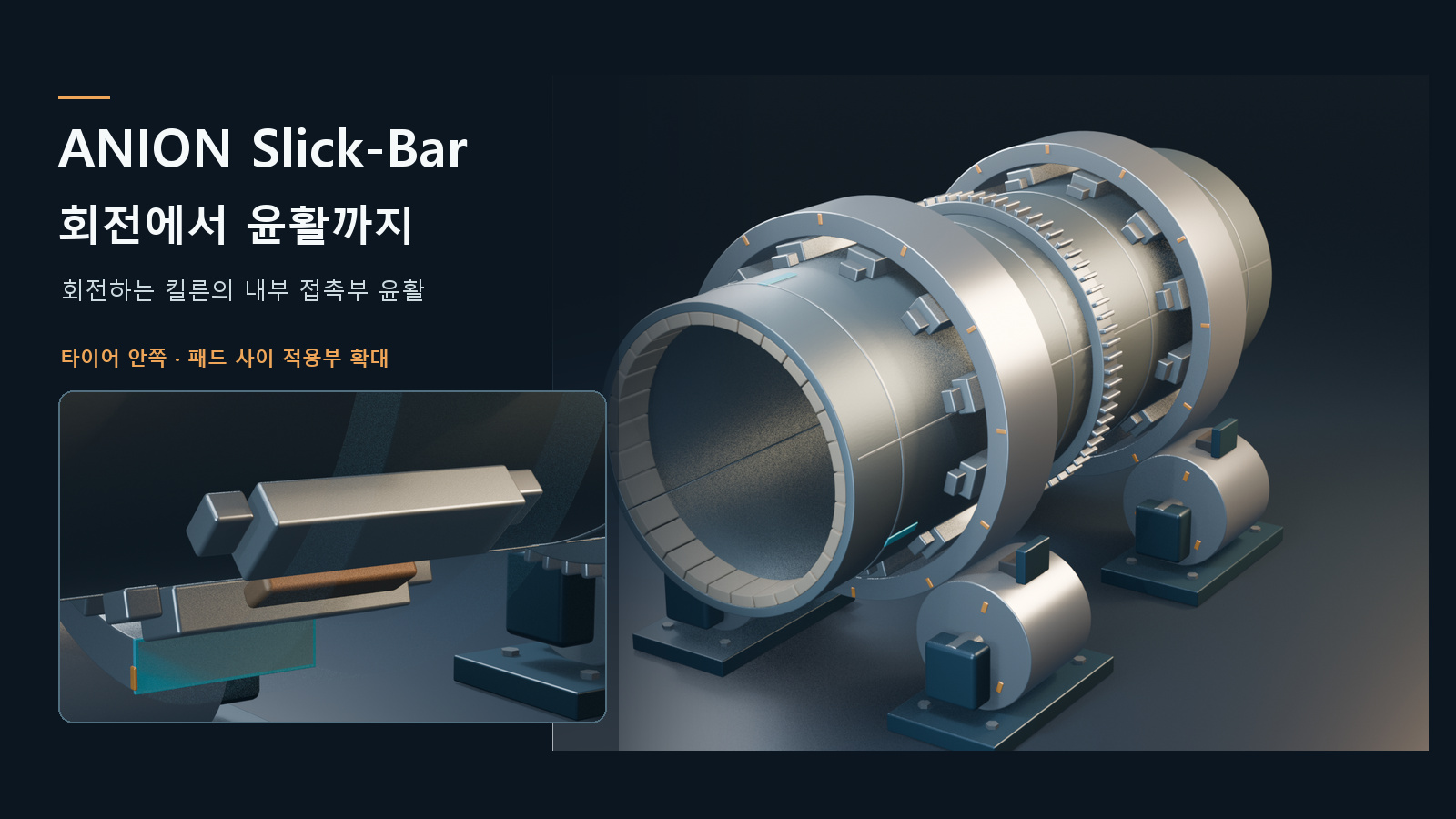

ANION Slick-Bar(슬릭바)는 회전로 타이어(라이딩 링)의 안쪽과 쉘의 지지 패드 사이에 사용하는 고형 윤활바입니다. 로터리 킬른·회전식 건조기의 윤활 위치에 맞춰 Slick-Bar, Slick Spray, 흑연 블록을 선택할 수 있습니다.

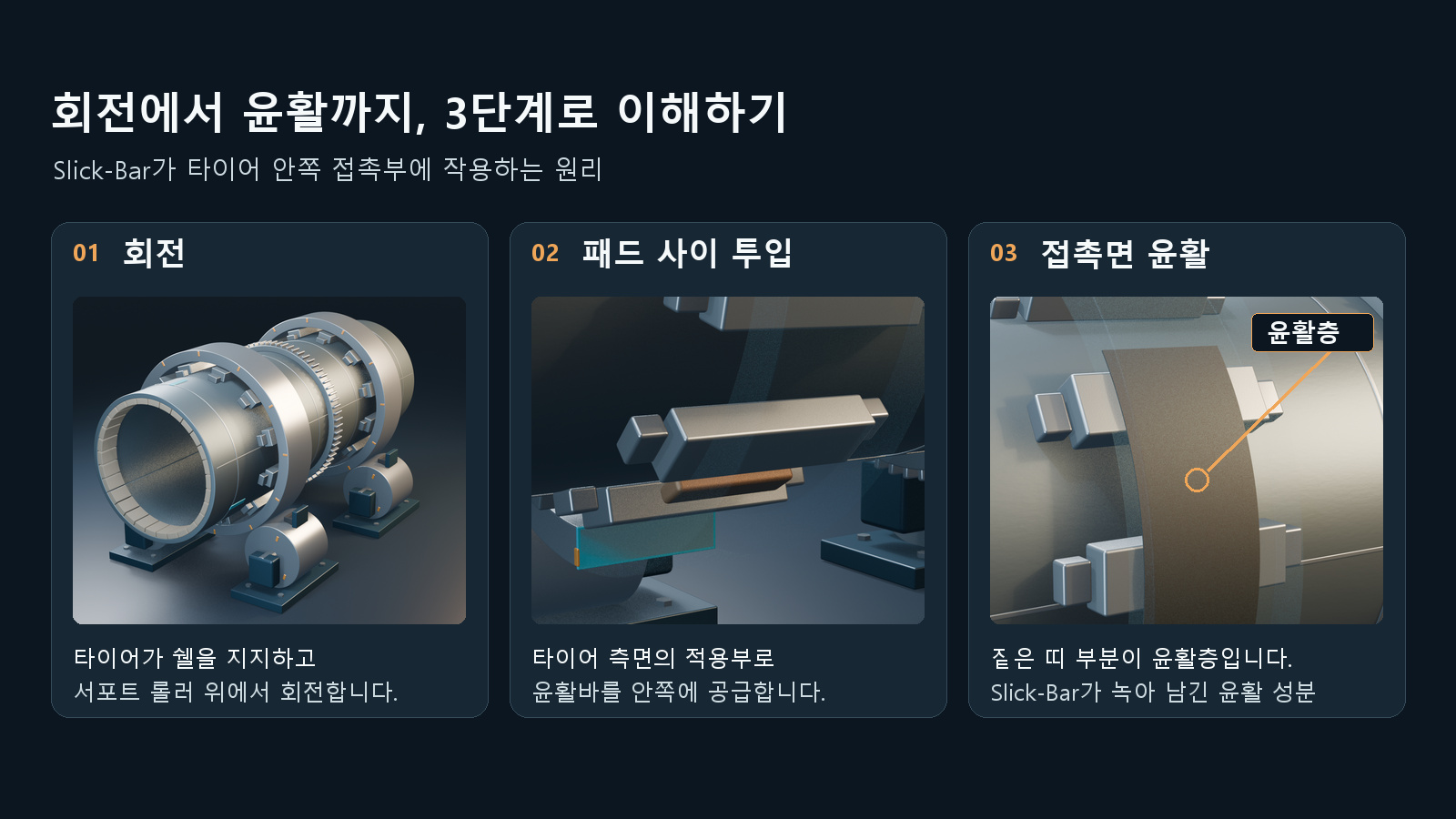

ROTATION → INSERTION → LUBRICATION
킬른이 회전할 때, 윤활바는 어떻게 작용할까요?
쉘·타이어·지지롤러의 회전부터 타이어 안쪽 윤활까지, 44초 입체 애니메이션으로 확인하세요. 가상 절개와 확대 화면으로 평소 보이지 않는 접촉부를 보여줍니다.
SJJM 제작 · Blender 3D · Full HD · 한국어 화면 자막 · 무음. 지지패드형 킬른의 원리를 설명하기 위해 일부 부품을 생략하고 간극, 상대 회전차, 바의 이동, 용융 시간과 윤활층을 과장·단순화했습니다. 제조사 공식 영상이나 실측 해석·성능시험·작업 절차 영상은 아닙니다.
쉘과 타이어가 함께 회전합니다
킬른 쉘을 감싼 타이어(라이딩 링)는 지지롤러 위에서 회전합니다. 쉘과 타이어 사이의 미세한 상대 회전차인 크리프는 설비에 맞는 범위로 관리해야 합니다.
윤활바가 패드 사이 공간에 적용됩니다
Slick-Bar는 타이어 안쪽의 지지패드(필러 바·서포트 패드) 사이 공간에 적용하는 소모성 고체 윤활제입니다. 그림의 금속 지지패드와 갈색 윤활바는 서로 다른 부품입니다.
열에 의해 서서히 녹습니다
킬른이 회전하는 동안 바가 열을 받아 서서히 녹으며 흑연·구리 등 윤활 성분을 전달합니다. 제조사 표기 녹는점 48–55°C는 바의 용융 특성이며, 설비 최고 운전온도를 뜻하지 않습니다.
상대 움직임이 있는 접촉면을 윤활합니다
영상에서 화살표가 가리키는 짙은 띠가 윤활층입니다. Slick-Bar가 녹아 남긴 윤활 성분은 지지패드 외주면과 타이어 내경의 마찰·마모를 줄이는 데 도움을 줍니다. 윤활 상태와 함께 간극, 크리프, 패드 마모를 확인해야 합니다.
설비 구조에 따라 적용 방법이 달라집니다. 패드 없이 타이어가 직접 장착되는 형식은 바가 녹고 퍼질 공간이 부족할 수 있어 분사형 윤활제 등 별도 방식을 검토합니다.
SLICK-BAR · 슬릭바
라이딩 링 안쪽의 마찰·마모 관리
Slick-Bar는 열을 받으면 천천히 녹으면서 흑연·구리 등 윤활 성분을 타이어 내경과 지지 패드 접촉부에 공급합니다. 현장에서는 윤활바, 윤활 스틱, 킬른 타이어 윤활제 등으로 찾는 제품입니다.
지지 패드는 설비에 따라 필러 바·서포트 패드로도 부릅니다. 타이어와 쉘의 상대 이동이 발생하는 부위를 윤활하는 것이 핵심입니다. 타이어 외주와 서포트 롤러 작동면은 흑연 블록 등 해당 부위에 맞는 제품을 검토합니다.
설비 종류 · 타이어 직경과 간극 · 쉘 표면 온도 · 회전수 · 크리프 측정값 · 현재 사용 윤활제 · 적용부 사진
적용 위치에 따라 제품이 달라집니다
미국 ANION Specialty Chemicals의 회전설비 윤활 제품군입니다. 공급 규격과 적용 가능 여부는 현장 조건을 확인한 후 안내합니다.
| 윤활 위치 | 제품 | 선택 포인트 |
|---|---|---|
| 타이어 내경 ↔ 지지 패드 | Slick-Bar(슬릭바) | 천천히 녹는 고형 윤활바. 간극과 적용부 온도를 확인합니다. |
| 타이어·쉘 접촉부 | Slick Spray™ | 분사형 윤활제. 접근 조건과 도포 장치를 함께 검토합니다. |
| 타이어 외주·서포트 롤러 작동면 / 스러스트 접촉부 | Graphite Blocks 흑연 블록 | 건식 고체 윤활. 홀더와 접촉 위치를 확인합니다. |
| 트러니언·서포트 롤러 베어링 | WS-5300 | 베어링용 윤활제. 베어링 형식과 설비 제조사 요구조건을 확인합니다. |
자주 묻는 질문
윤활바 규격과 투입량은 어떻게 정하나요?
타이어 간극, 표면 온도, 회전수, 윤활 상태에 따라 검토합니다. 자료별 규격과 권장량에 차이가 있으므로 주문 시 최신 규격·포장·적용량을 확인합니다. 실제 적용은 설비 제조사 지침과 현장 안전 절차를 따라야 합니다.
윤활하면 크리프가 없어지나요?
크리프는 쉘과 타이어 사이의 상대 이동을 나타냅니다. 윤활만으로 크리프를 없애거나 정렬 불량을 해결하는 것은 아닙니다. 과도한 변화가 있으면 간극, 패드 마모, 타이어·쉘 상태와 정렬을 함께 점검해야 합니다.
현장 사진과 운전 조건을 보내주세요
SJJM 기술팀이 윤활 위치와 설비 조건을 확인해 제품 선정과 견적을 안내합니다.
