OPEN GEAR LUBRICATION
구리스 스프레이 시스템
볼밀과 대형 기어,
필요한 곳에 자동으로 분사합니다.
구리스 스프레이 시스템은 펌프에서 공급한 그리스를 노즐과 압축공기로 기어 치면에 분사하는 자동윤활 장치입니다. 볼밀의 거스기어(Girth Gear)와 오픈기어 등 넓은 기어면의 윤활을 검토할 때 사용합니다.
01 / SYSTEM
구리스 스프레이 시스템
파란색: 에어 라인 · 주황색: 그리스 라인
- 01펌프
드럼 또는 저장용기에서 그리스를 압송합니다.
- 02정량 분배기
노즐별로 필요한 공급량을 나눕니다.

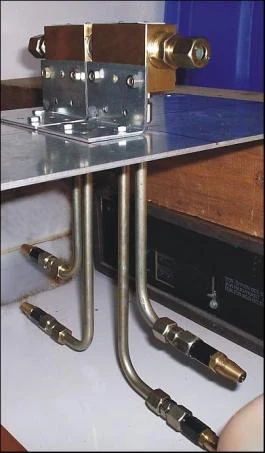

- 03분사노즐
압축공기로 기어의 필요한 범위에 분사합니다.
- 04제어·감시
분사 주기를 설정하고 운전 상태를 확인합니다.
02 / INSTALLATION
기어 폭에 맞춰 노즐을 배치합니다
분사 범위가 이어지도록 노즐 수와 각도, 기어까지의 거리를 검토합니다.

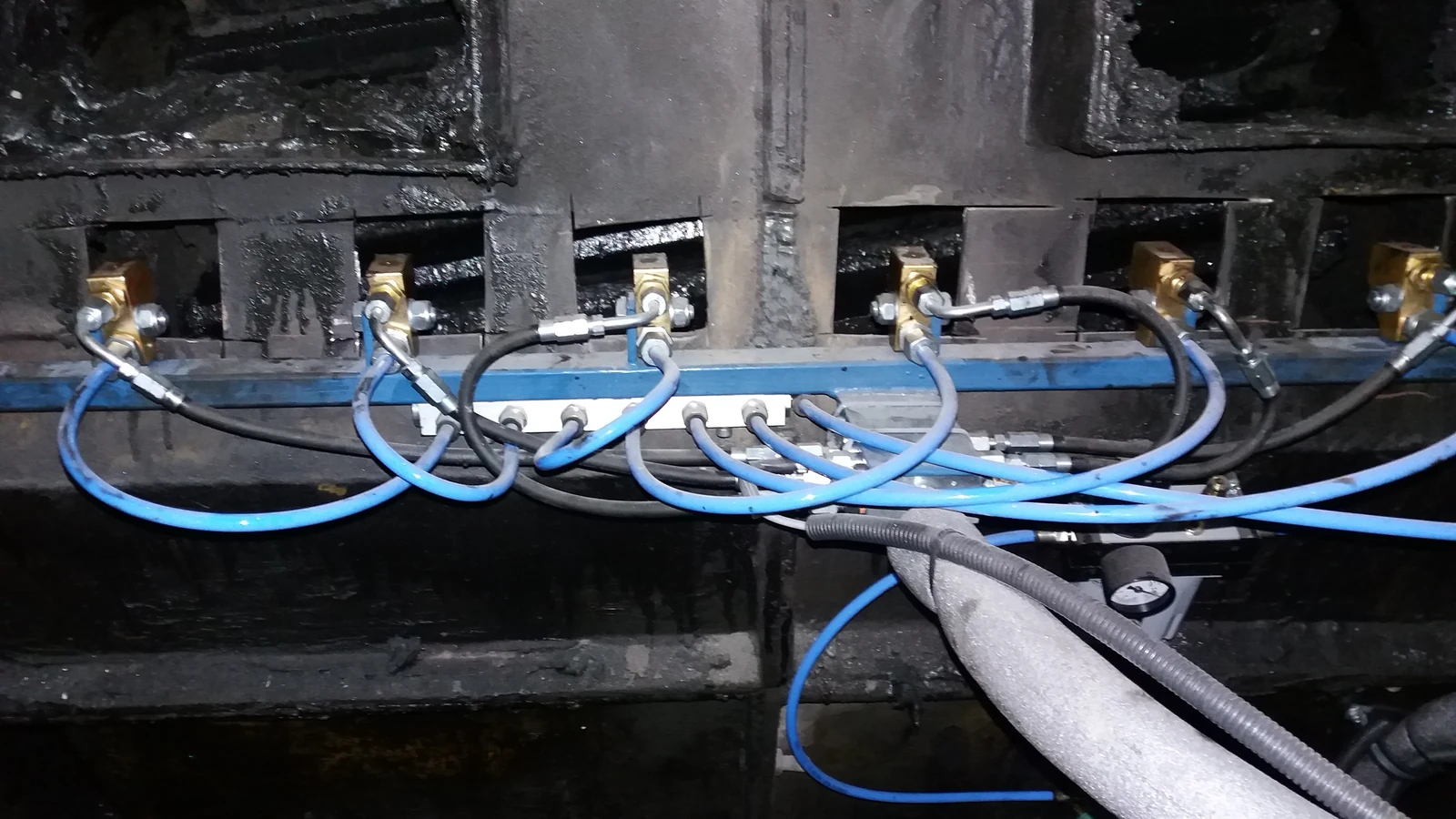

기어 폭을 따라 배열한 분사노즐 · 각 노즐에 연결된 그리스·공기 배관

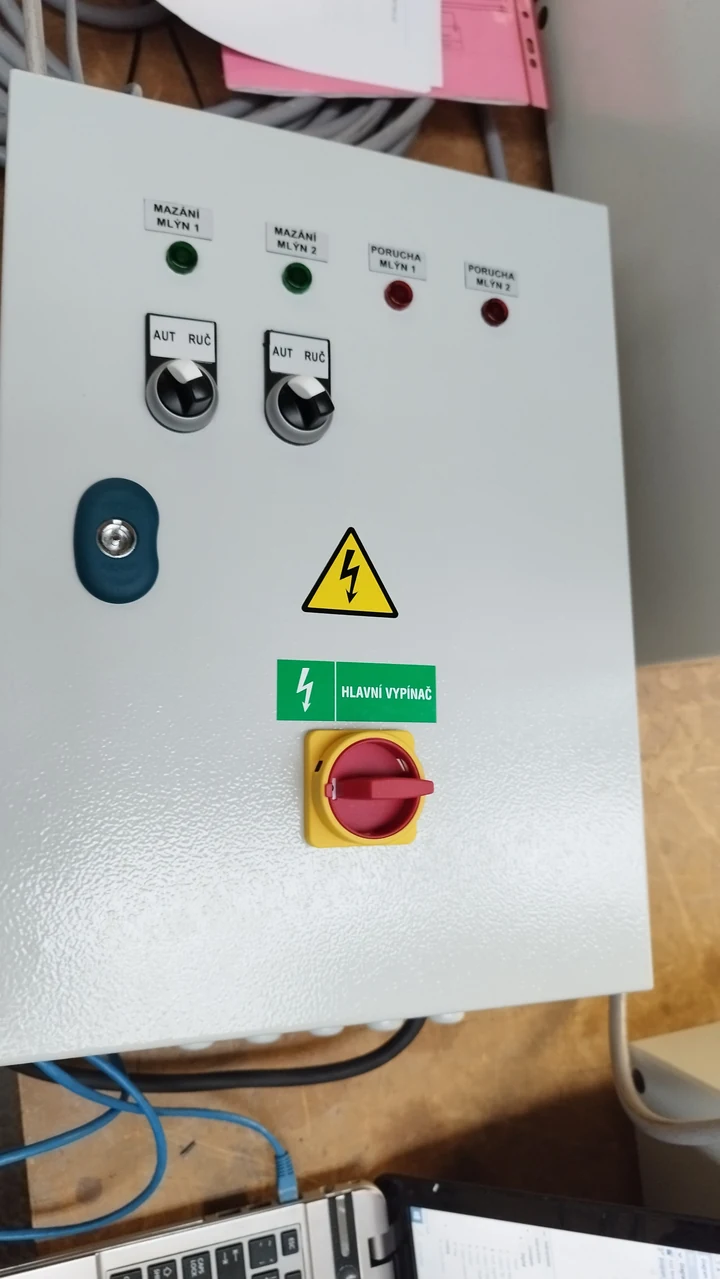

제어반에서 분사 주기와
운전 상태를 관리합니다
설비 운전 조건에 맞춰 펌프와 공기를 제어합니다. 공급 상태 감시와 경보 기능은 필요한 구성에 맞춰 선정합니다.

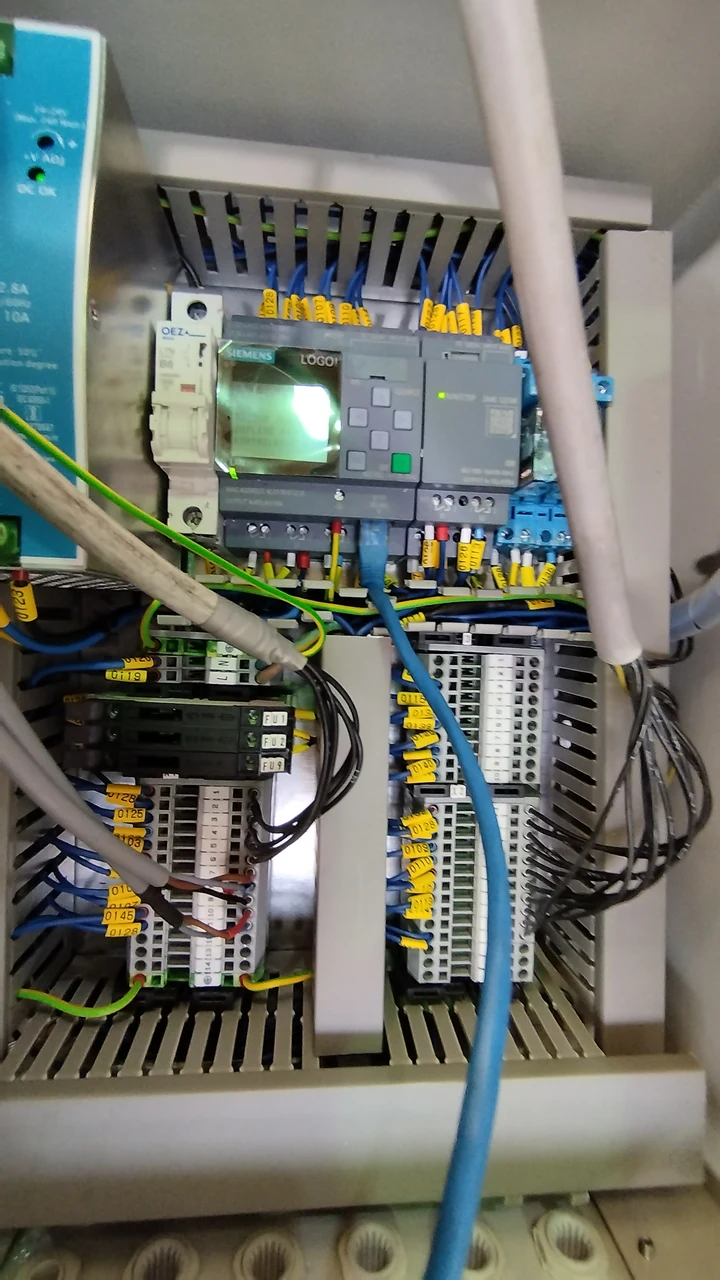

사진은 분사 시스템 제어반의 외관과 내부 구성 예시입니다.
03 / APPLICATIONS

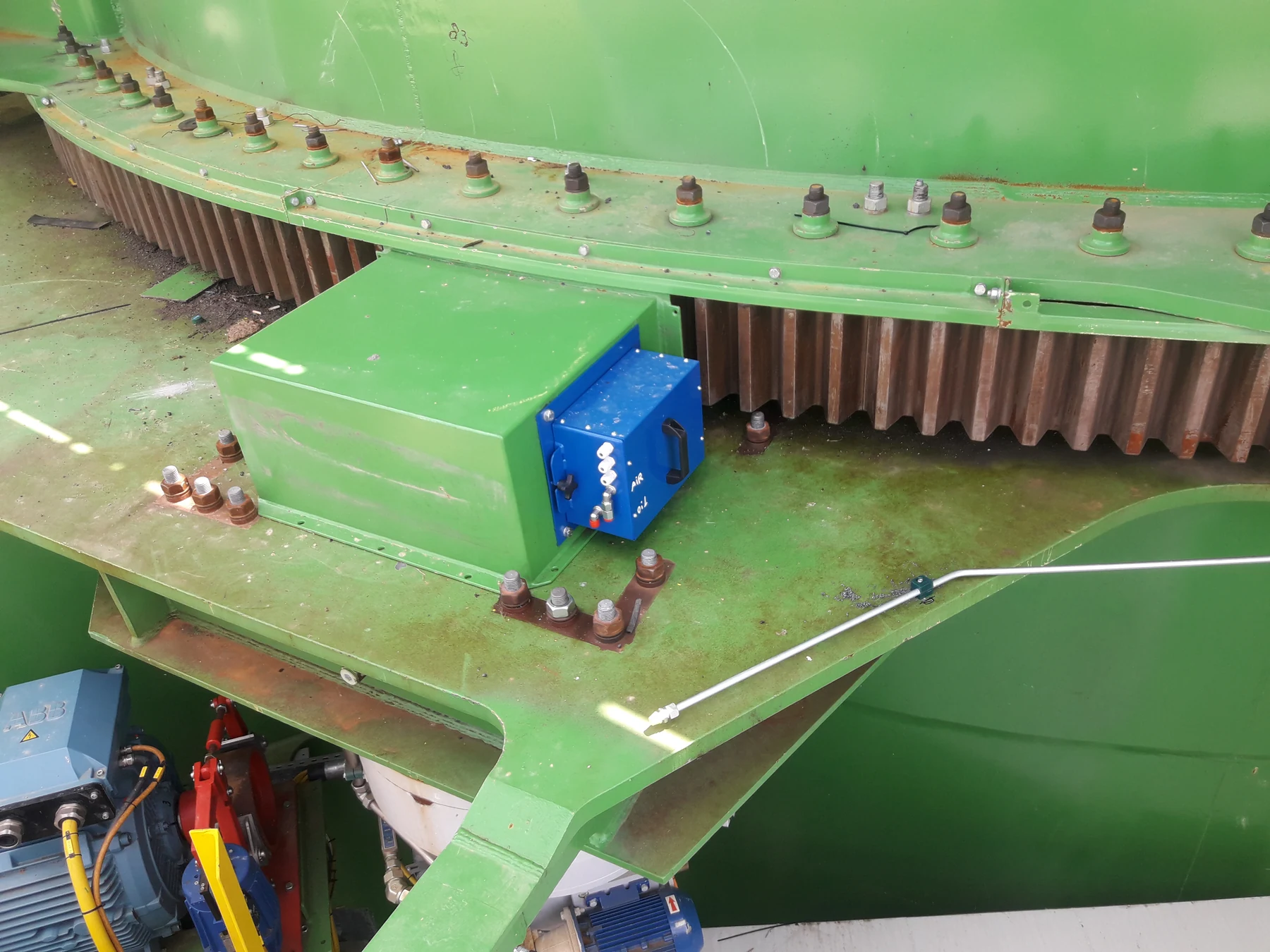

볼밀·거스기어·대형 오픈기어
기어 크기와 회전 조건, 윤활제, 분사 공간을 확인해 적용 구성을 정합니다.

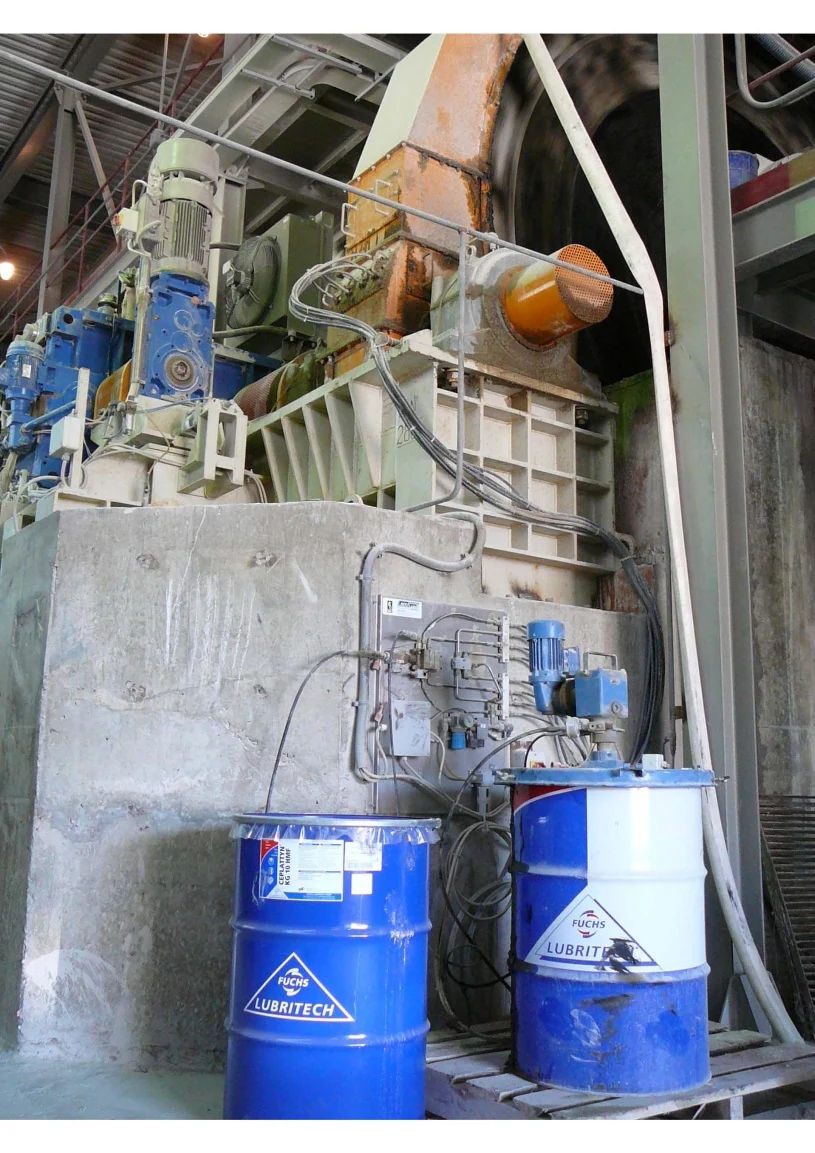

드럼에서 분사부까지 연결합니다
펌프는 전동식 또는 공압식으로 검토할 수 있습니다. 드럼 교체 공간과 배관 경로, 유지보수 접근성도 함께 고려합니다.
선정 전에 확인할 4가지
- 기어 폭·직경과 회전속도
- 사용 그리스의 제품명과 공급 조건
- 압축공기·전원 사용 가능 여부
- 노즐 고정 위치와 분사 공간
실제 설치·장착 사진은 구조를 이해하기 위한 예시입니다. 현장별 기어와 윤활 방식은 다를 수 있습니다.

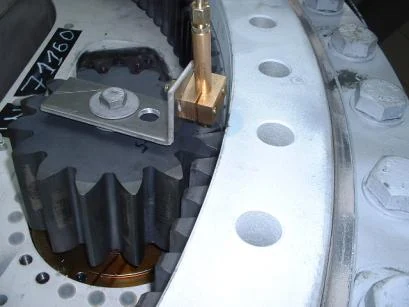

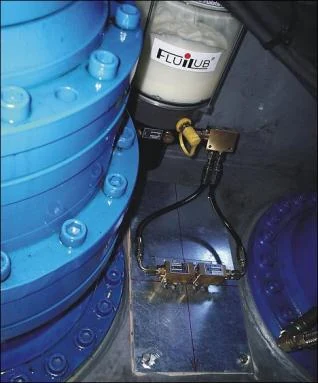

다른 기어 적용 예: 풍력설비
풍력 기어 주변에 배치한 노즐과 배관입니다. 볼밀 구성과 구분해 참고해 주세요.
자주 묻는 질문
구리스 스프레이는 일반 자동구리스 주입과 어떻게 다른가요?
일반 주입은 배관을 통해 베어링이나 핀의 급유점에 그리스를 넣습니다. 스프레이 방식은 노즐에서 기어 치면으로 분사합니다. 따라서 공급량뿐 아니라 분사 범위, 노즐 방향과 압축공기 조건을 함께 맞춰야 합니다.
기존 볼밀이나 거스기어에도 설치할 수 있나요?
기어 상태, 보호커버, 노즐 고정 공간, 배관 경로와 전원·압축공기를 확인한 뒤 판단합니다. 설비 전체와 기어 근접 사진을 보내주시면 검토할 항목부터 안내합니다.
노즐 수와 분사 주기는 어떻게 정하나요?
기어 폭과 회전속도, 하중, 윤활제 특성, 제조사 권장 윤활량을 기준으로 선정합니다. 설치 후 실제 분사 패턴과 기어면의 윤활 상태를 확인해 조정합니다. 모든 설비에 같은 노즐 수나 시간을 적용하지 않습니다.
SJ AUTOLUBE
설비 사진 한 장으로
상담을 시작하세요.
기어 전체와 분사부 주변 사진을 보내주세요.
기어 폭·사용 그리스·설치 공간을 함께 알려주시면 좋습니다.
