지커플러

Gurtech 지커플러는 트리거로 체결·분리하는 잠금식 구리스 커플러입니다. 커플러 최대 작동 압력은 690bar이며, DIN·SAE 규격의 Zerk형 구리스 니플에 사용합니다.

구매 전 구리스건·호스의 연결 나사 규격과 작업 공간을 확인해 주세요. 장비 전체에는 구리스건·호스·커플러 중 가장 낮은 허용 압력이 적용됩니다.

PRODUCT DETAILS

DOWNLOADS

지커플러에 대한 자세한 정보를 확인하고
다운로드하려면 아래 링크를 클릭해 주세요.

기술 사양
  1. 커플러 최대 작동 압력: 690bar
  2. 대응 니플: DIN·SAE 규격의 Zerk형 구리스 니플. 마모·손상 여부와 체결 상태를 확인해 주세요.
  3. 연결 나사: 제조사 규격별 제품은 1/8″ NPT, 1/8″ BSP, M10×1입니다. 서로 다른 나사 규격을 직접 혼용할 수 없으며, 실제 판매 옵션과 구리스건·호스의 연결 규격을 확인해야 합니다.
  4. 크기: 길이 88 × 너비 16.4 × 높이 41mm (제조사 Standard 카탈로그 기준)
  5. 앞단 직경: 16mm
  6. 중량: 100g (제조사 카탈로그 기준)
  7. 사용 장비: 수동식·공압식·전동식 구리스건. 연결 나사와 허용 압력이 맞는 장비에 사용합니다.
  8. 실링: TPU 고압 실링
  9. 잠금 구조: 강화 스프링 강철 턱 4개
  10. 사용 압력 제한: 구리스건·호스·커플러 중 가장 낮은 허용 압력을 넘기지 마세요. LG86001·LG86004 구리스건과 결합할 때 본체 최대 작동 압력은 400bar입니다.

사양은 이 페이지에 연결된 제조사 영문 카탈로그 기준입니다. 좁거나 깊은 작업 위치에는 제품 치수와 트리거 조작 공간을 함께 확인해 주세요.

  1. 트리거 방식의 체결

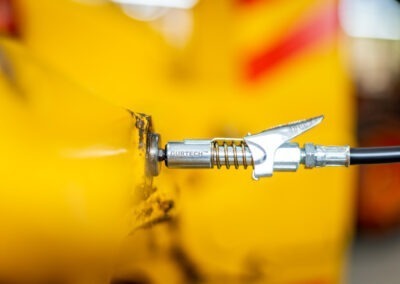

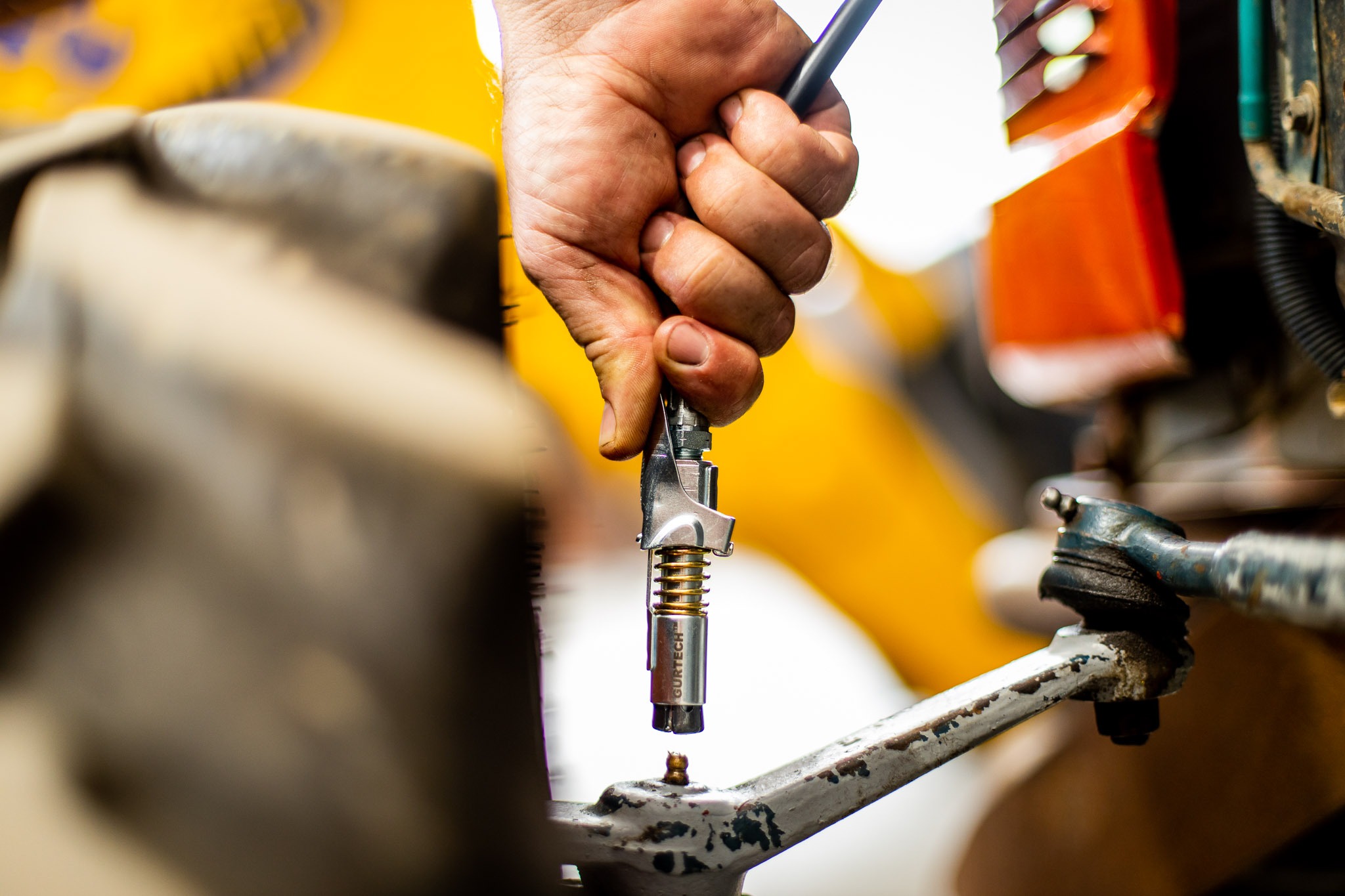

    트리거를 눌러 커플러를 니플에 장착한 뒤 놓아 잠급니다. 주입 전에 커플러가 바르게 물렸는지 확인해 주세요.

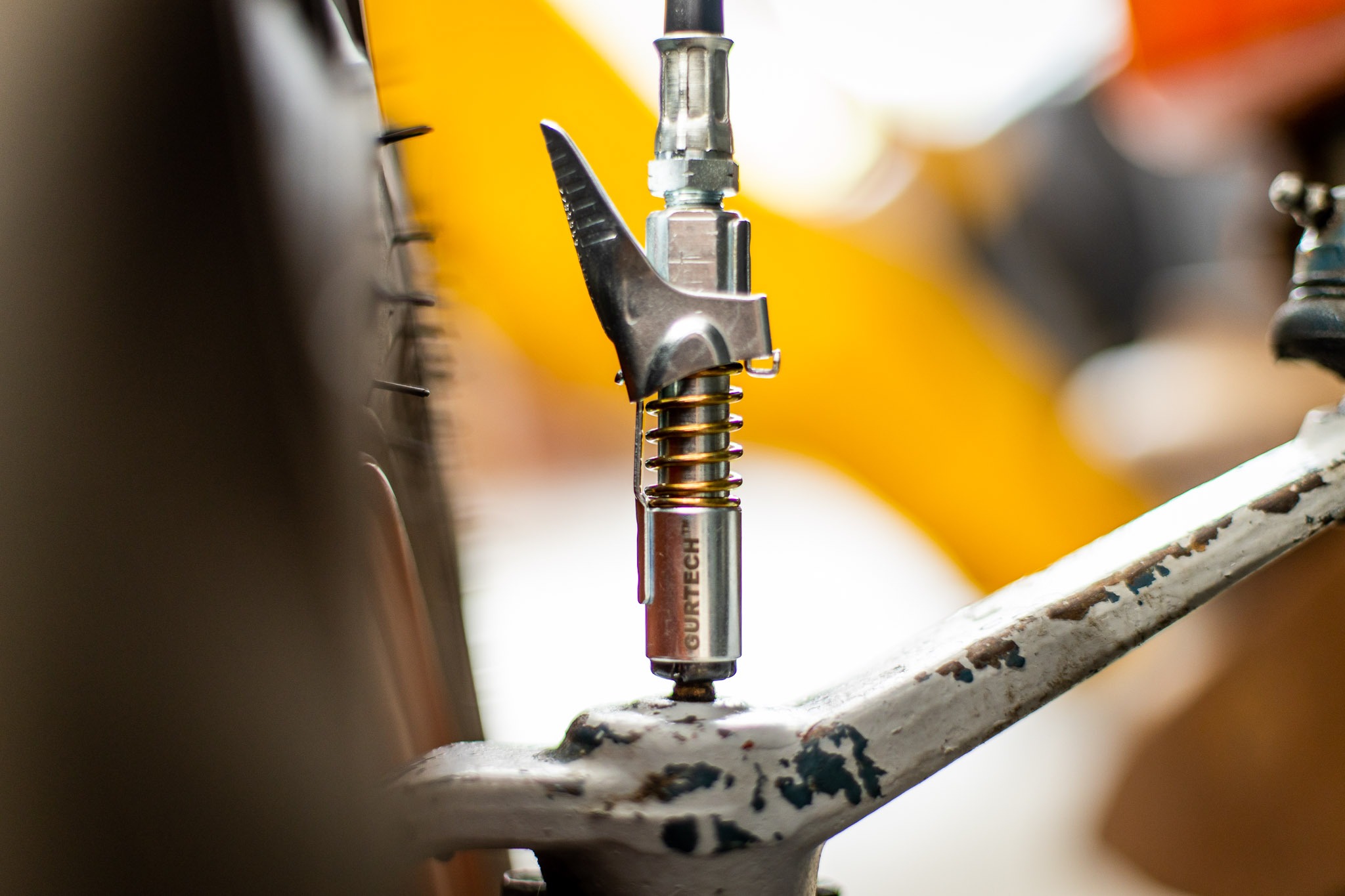

  2. 4개의 강화 스프링 강철 턱
    니플을 잡아 주는 잠금 구조입니다. DIN·SAE 규격의 Zerk형 니플에 사용하며, 마모되거나 손상된 니플은 먼저 점검해야 합니다.

  3. 누유를 줄이는 고압 실링
    TPU 실링이 니플과의 밀착을 돕습니다. 누유가 생기면 주입을 멈추고 체결 상태와 니플·실링의 상태를 확인해 주세요.

  4. 구매 전 연결 규격 확인
    나사 규격은 제품별로 다릅니다. 구리스건·호스의 연결 나사, 니플 주변 공간, 트리거 조작 공간을 확인한 뒤 맞는 제품을 선택해 주세요.

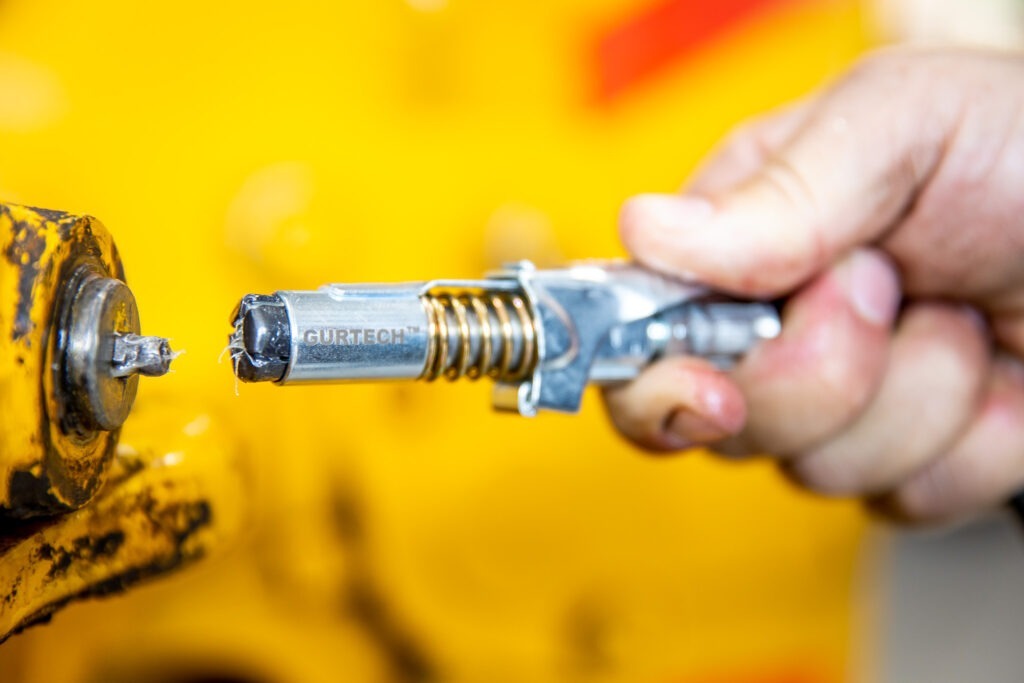

  5. 주입 후 잔압을 해제하고 분리
    체결 → 구리스 주입 → 사용 장비의 절차에 따라 잔압 해제 → 트리거를 눌러 분리 순서로 사용합니다. 커플러를 억지로 비틀거나 압력이 남은 상태에서 강제로 당기지 마세요.
