이번 두산 굴삭기 자동구리스 설치 대상은, 현장에서 두산 굴삭기라는 이름으로도 익숙한 디벨론(DEVELON) DX150W-7K 휠굴삭기입니다. 독일 BEKA EP-1 전동식 자동구리스펌프와 BEKA MX-F 순차식 분배기를 적용하고, 붐·암·버킷 링크를 포함한 주요 핀·부싱 윤활 포인트까지 고압 윤활배관을 연결했습니다.
굴삭기는 선회와 굴착 작업을 반복하면서 핀과 부싱에 큰 하중을 받습니다. 수동 급유만으로 관리하면 작업 여건에 따라 주입 시점이 늦어지거나 일부 포인트가 빠질 수 있습니다. 자동구리스 시스템의 목적은 단순히 주입 작업을 대신하는 데 그치지 않고, 장비가 가동되는 동안 필요한 윤활을 보다 일정하게 관리하는 데 있습니다.

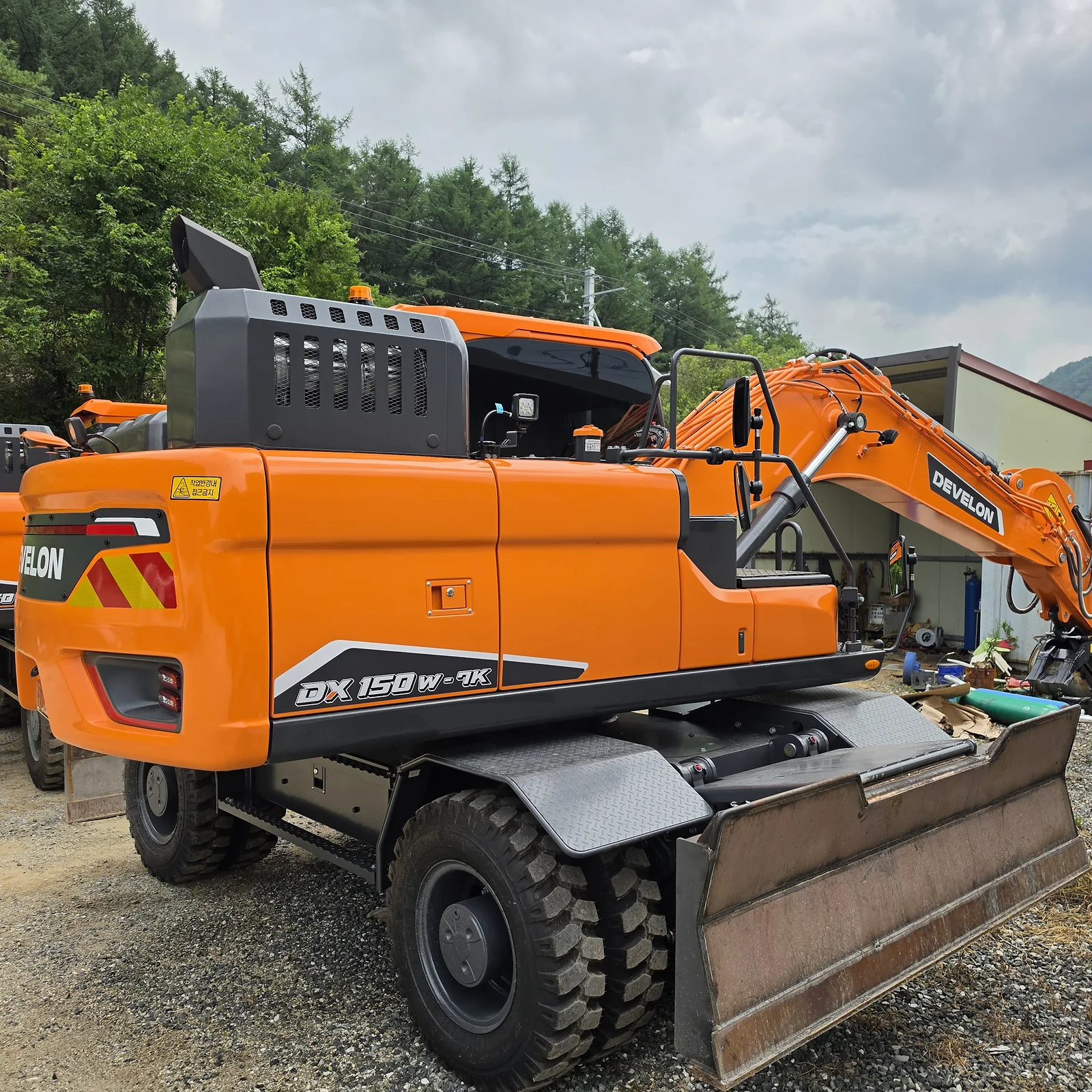

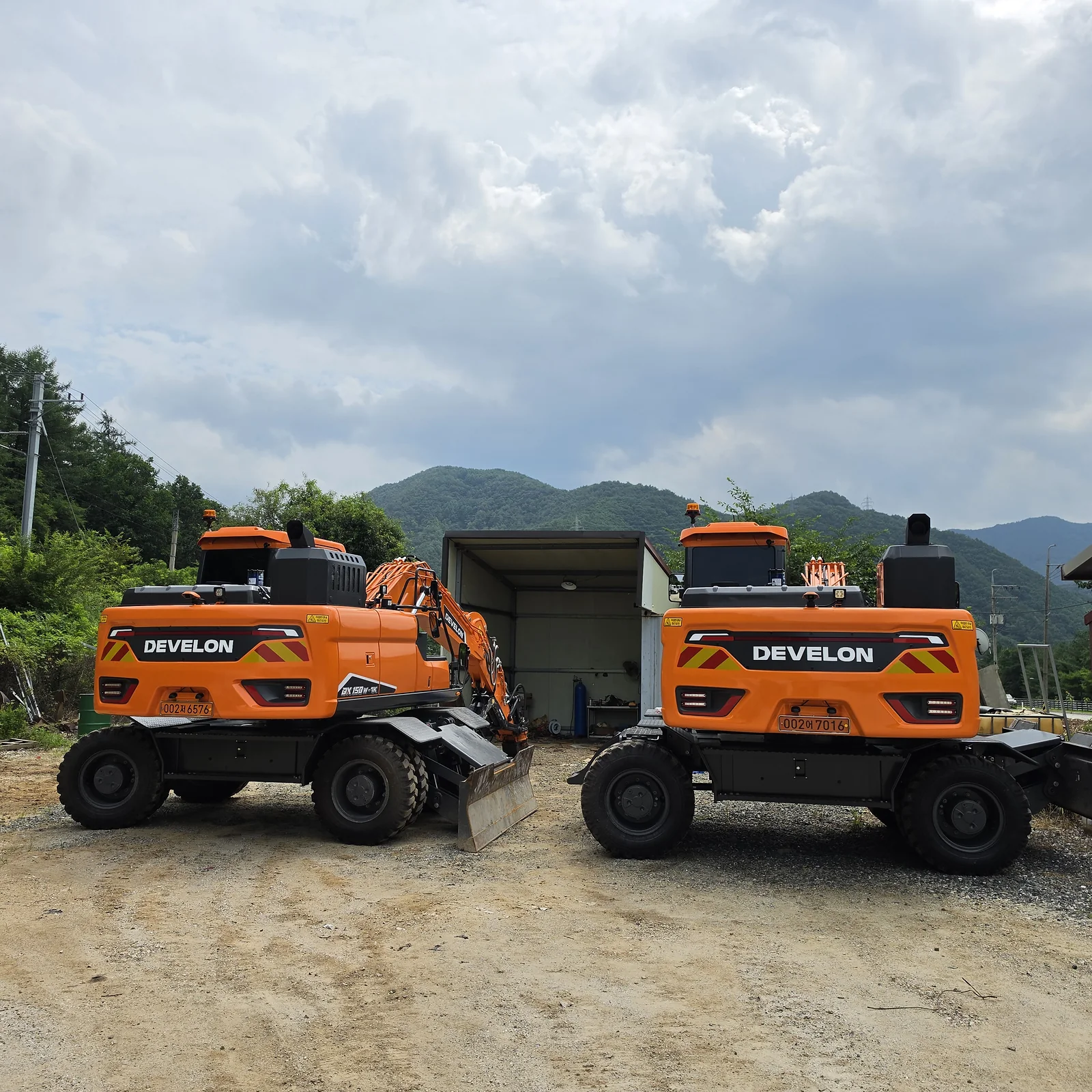

디벨론 DX150W-7K 설치 현장
DX150W-7K는 현장에서 두산 휠굴삭기 또는 디벨론 휠굴삭기로 함께 검색되는 장비입니다. 실제 장비에는 DEVELON 브랜드와 DX150W-7K 모델명이 표시되어 있습니다. 이번 현장에서는 장비 상부의 점검 공간, 기존 구조물과의 간섭, 배관 이동 방향을 먼저 확인한 뒤 펌프와 분배기의 위치를 정했습니다.
자동윤활시스템은 펌프 용량만으로 선정하지 않습니다. 장비의 윤활 포인트 수, 배관 길이, 움직이는 구간, 작업환경과 정비 접근성을 함께 살펴야 합니다. 특히 휠굴삭기는 상부 선회체와 붐·암이 반복적으로 움직이므로 호스 길이와 굴곡반경을 충분히 확보해야 합니다.

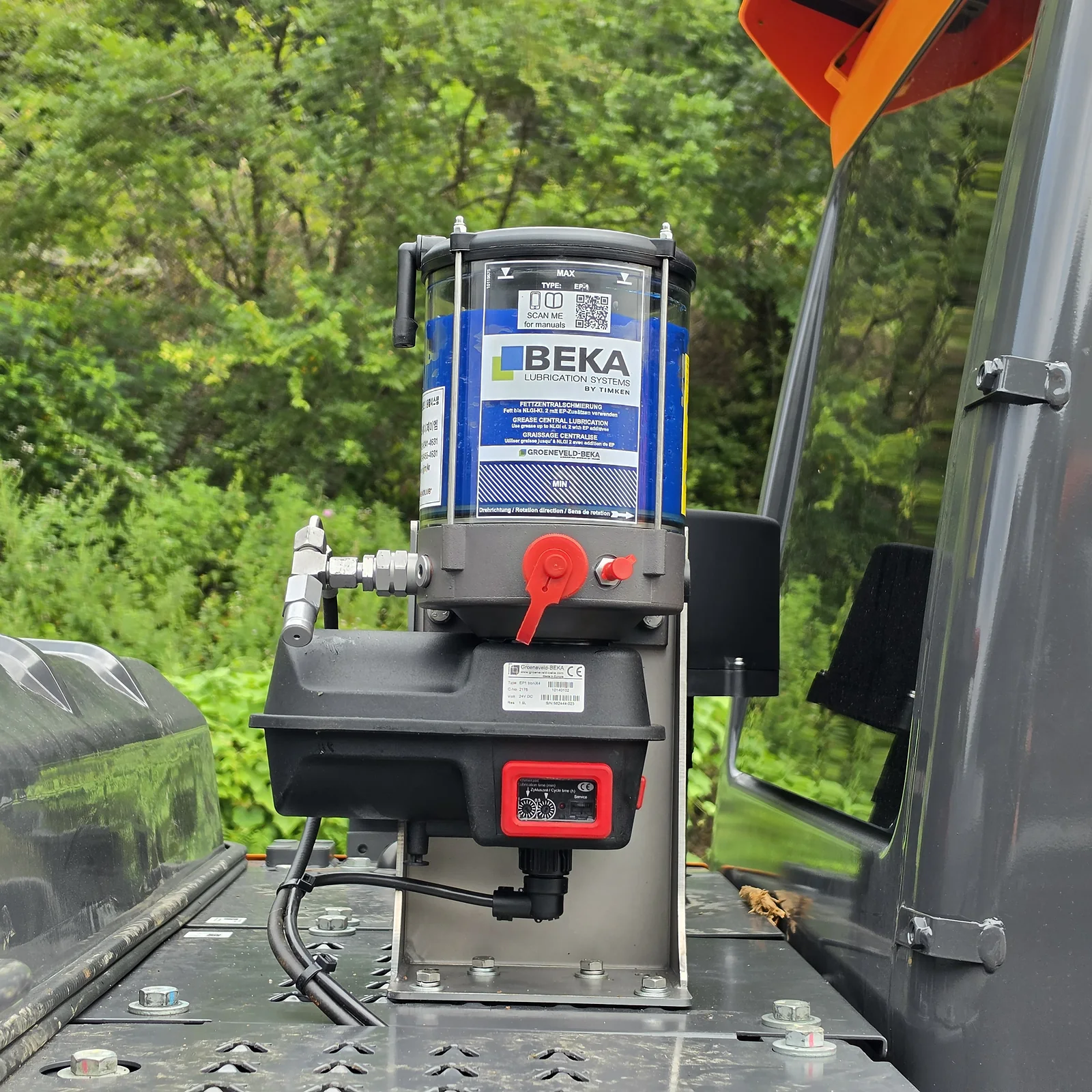

BEKA EP-1 자동구리스펌프 장착

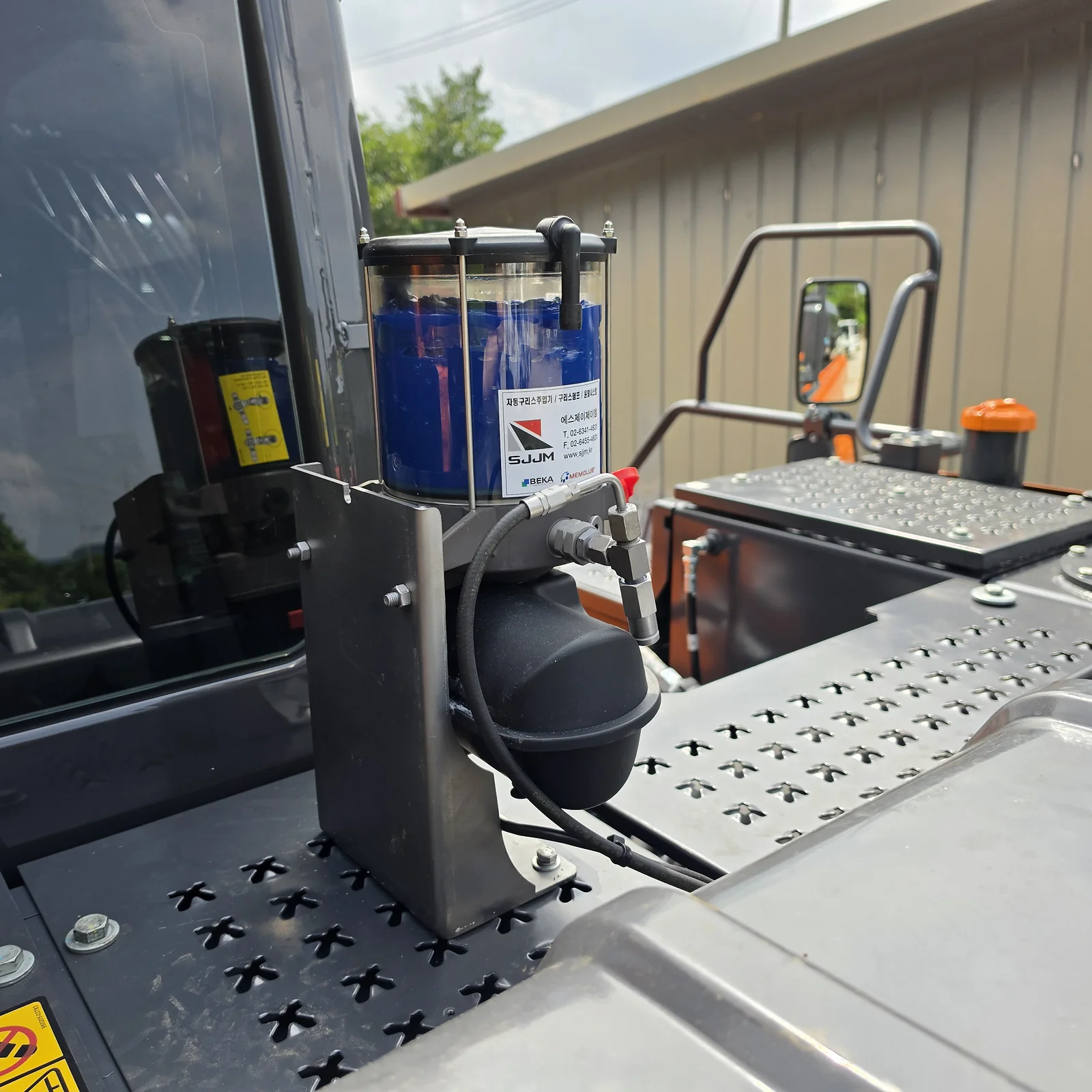

구리스펌프는 작업자가 그리스 잔량과 작동 상태를 확인하기 쉽고, 보충과 점검을 할 수 있는 상부 공간에 설치했습니다. 장비 진동과 충격을 고려해 전용 브래킷으로 고정하고, 기존 커버와 점검 동선을 방해하지 않도록 배치했습니다.
BEKA EP-1은 굴삭기, 로더와 같은 건설장비의 중앙집중윤활에 사용하는 전동식 구리스펌프입니다. 투명 탱크를 통해 잔량을 확인할 수 있고, 설정된 운전시간과 휴지시간에 따라 그리스를 공급합니다. 실제 운전 조건과 사용하는 그리스의 점도에 맞춰 설정값을 조정해야 하며, 탱크가 비기 전에 보충하는 관리가 필요합니다.

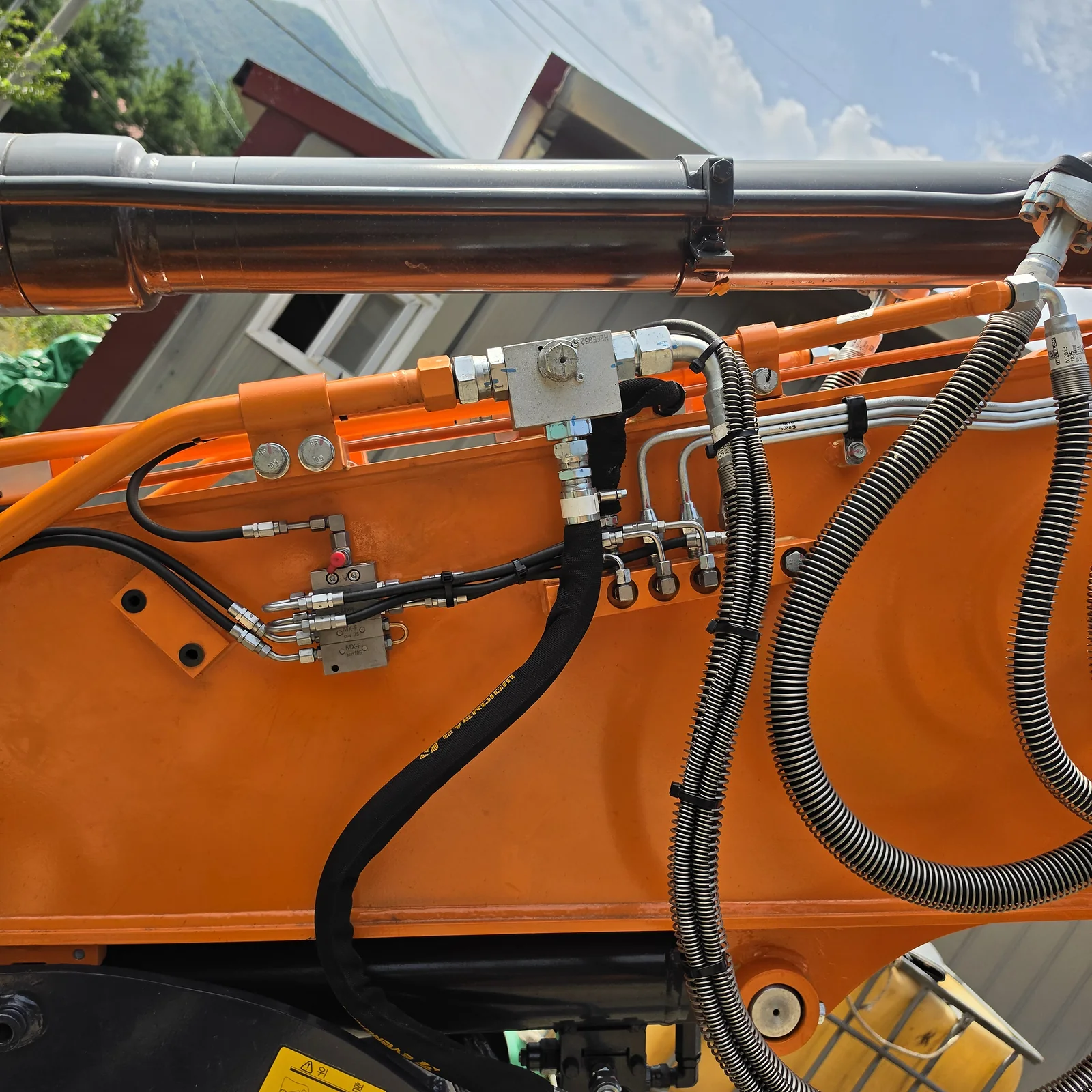

BEKA MX-F 순차식 분배기와 고압 윤활배관

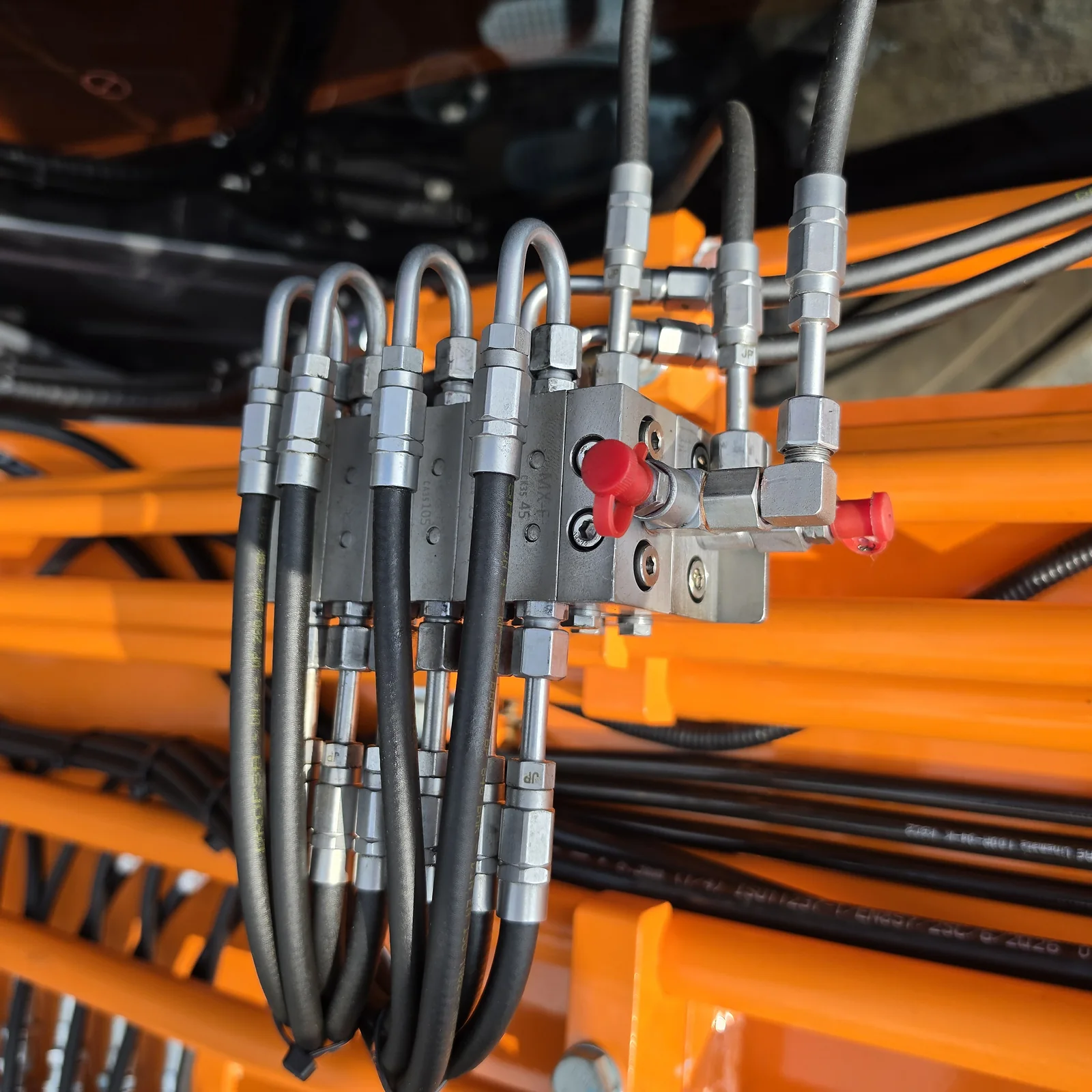

EP-1 펌프에서 나온 그리스는 MX-F 순차식 분배기를 거쳐 각 윤활 포인트로 이동합니다. 순차식 분배기는 내부 피스톤이 정해진 순서로 작동하면서 여러 토출구에 그리스를 나누어 공급하는 방식입니다.

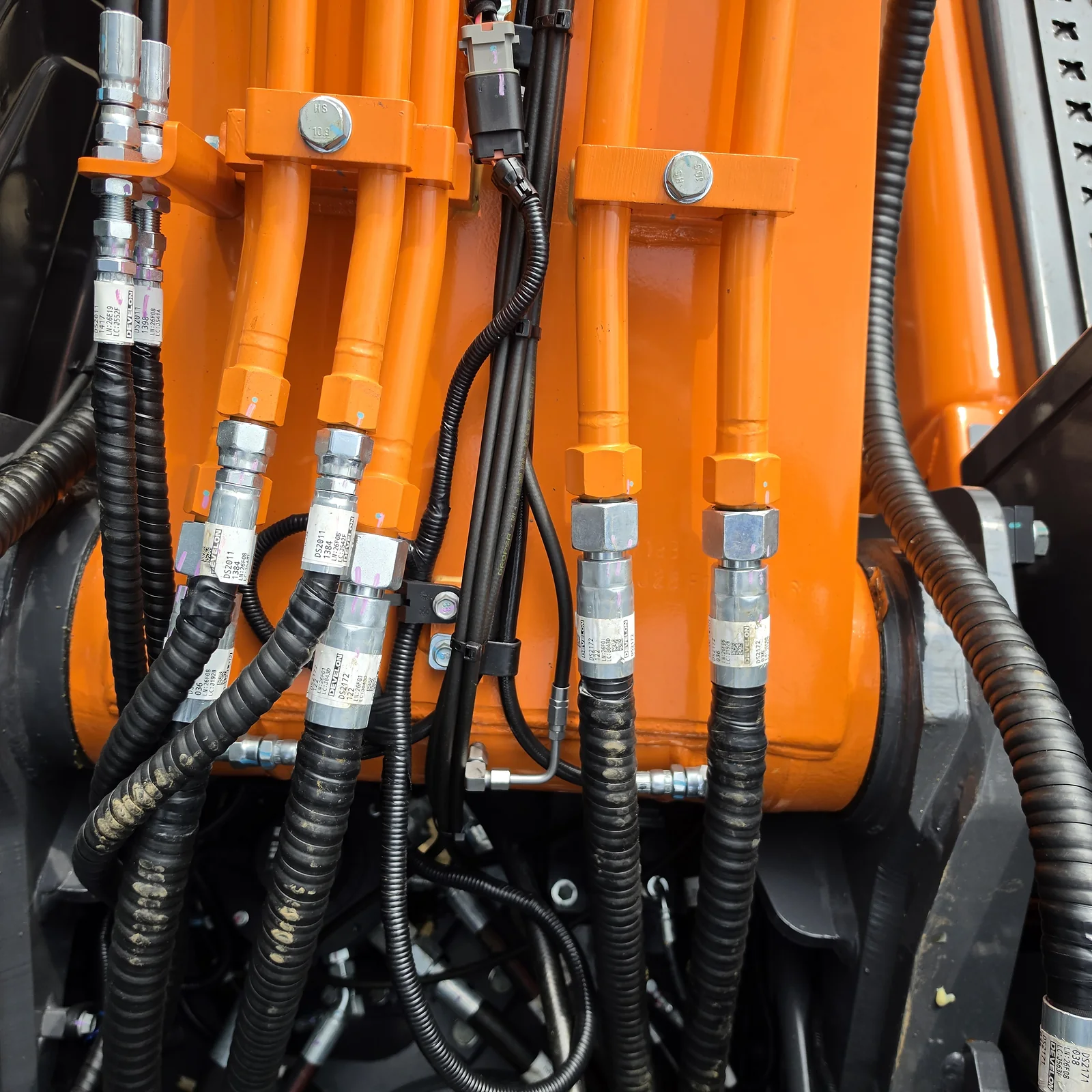

분배기 주변의 배관은 토출 라인을 구분하기 쉽도록 정리하고, 피팅 연결부를 점검할 수 있는 공간을 남겼습니다. 장비 구조물과 맞닿을 수 있는 구간에는 고정 위치와 호스 움직임을 확인해 반복 마찰을 줄였습니다.

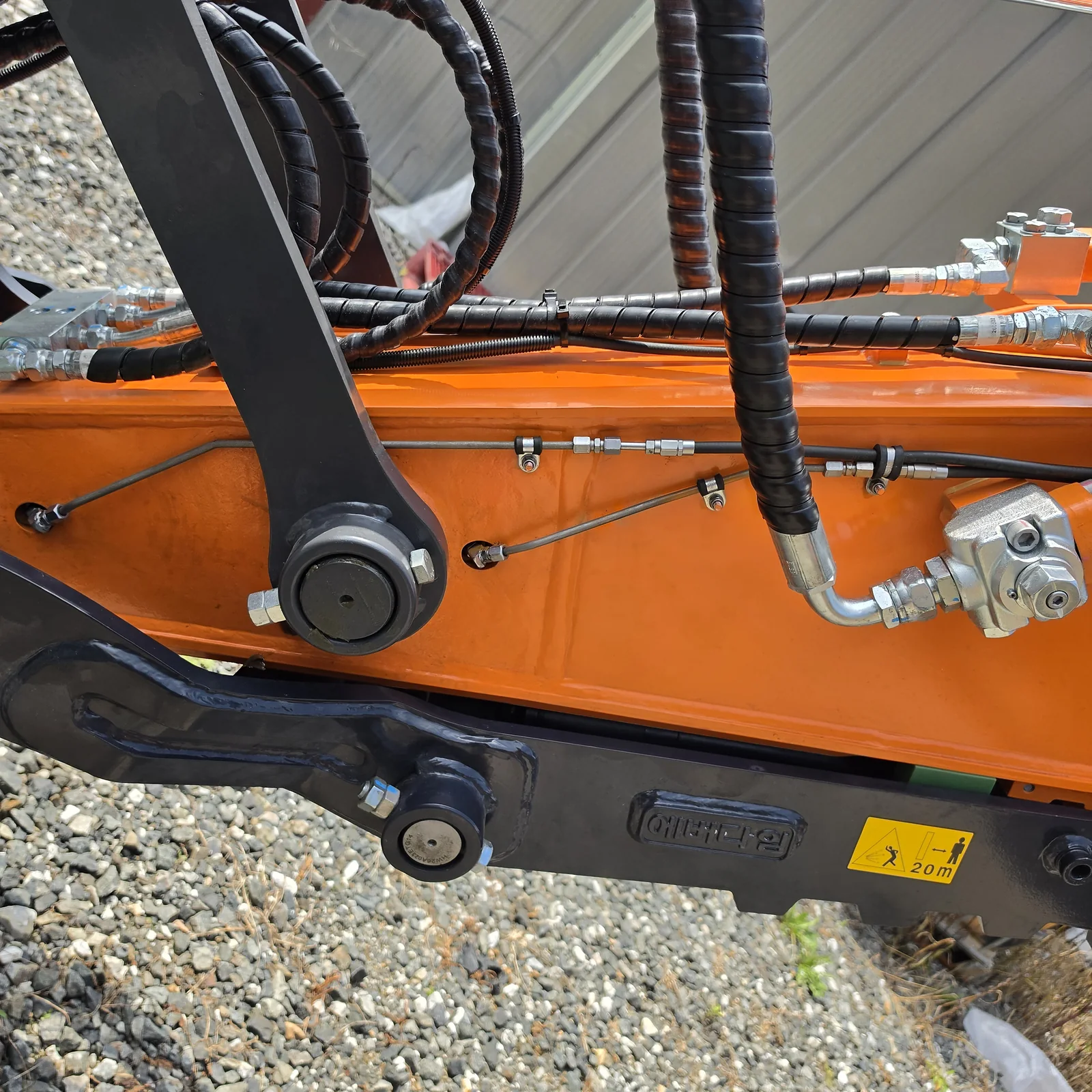

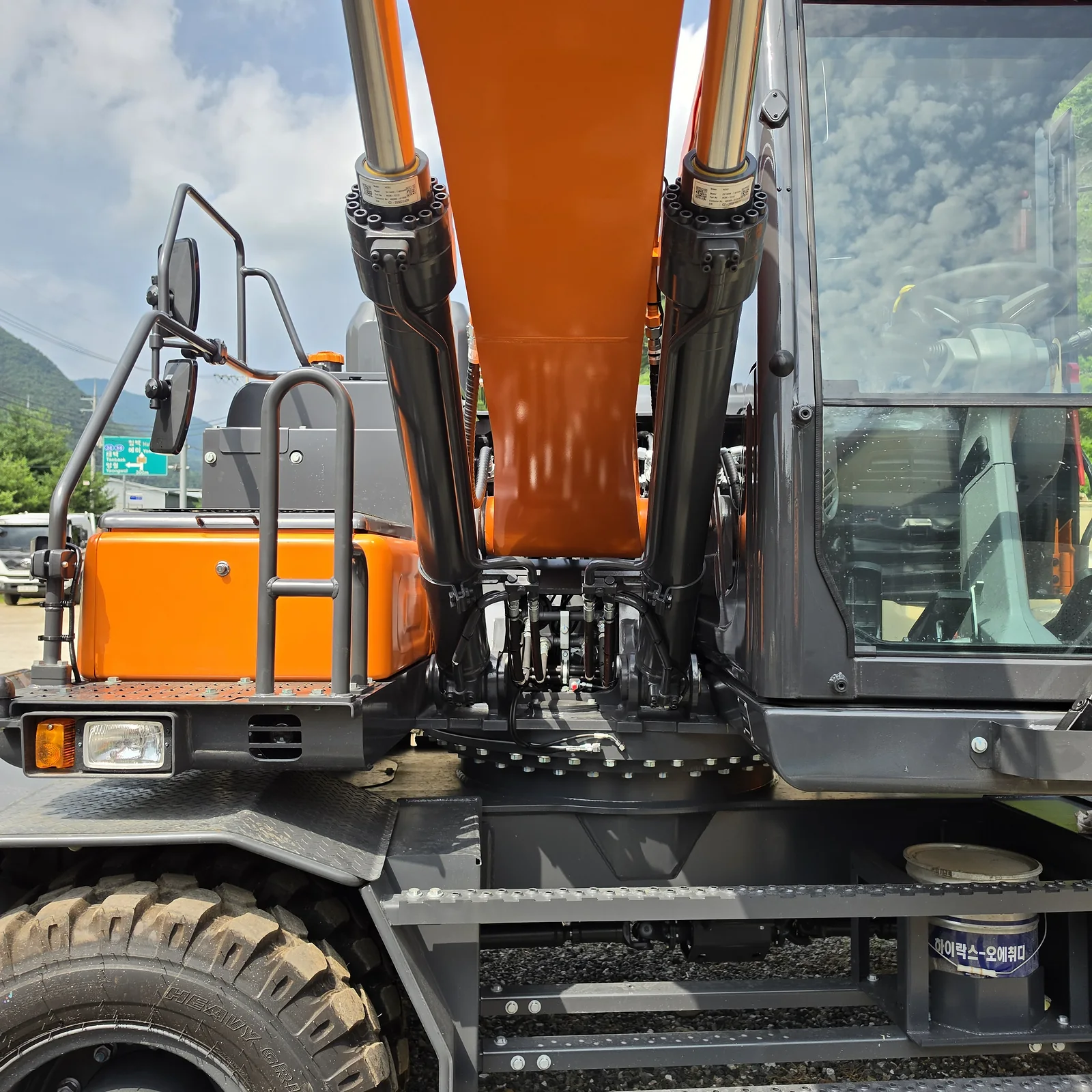

붐·암·버킷 링크의 움직임을 고려한 시공
굴삭기 자동구리스 배관에서 중요한 부분은 움직이는 구간입니다. 붐과 암이 최대 범위로 움직일 때 호스가 팽팽해지지 않아야 하고, 반대로 남는 호스가 구조물이나 유압호스에 걸려서도 안 됩니다.
- 반복 작동 구간의 호스 굴곡반경과 여유 길이
- 기존 유압호스 및 장비 구조물과의 간섭 여부
- 클램프와 고정부의 위치
- 외부 충격과 마찰이 예상되는 구간의 보호

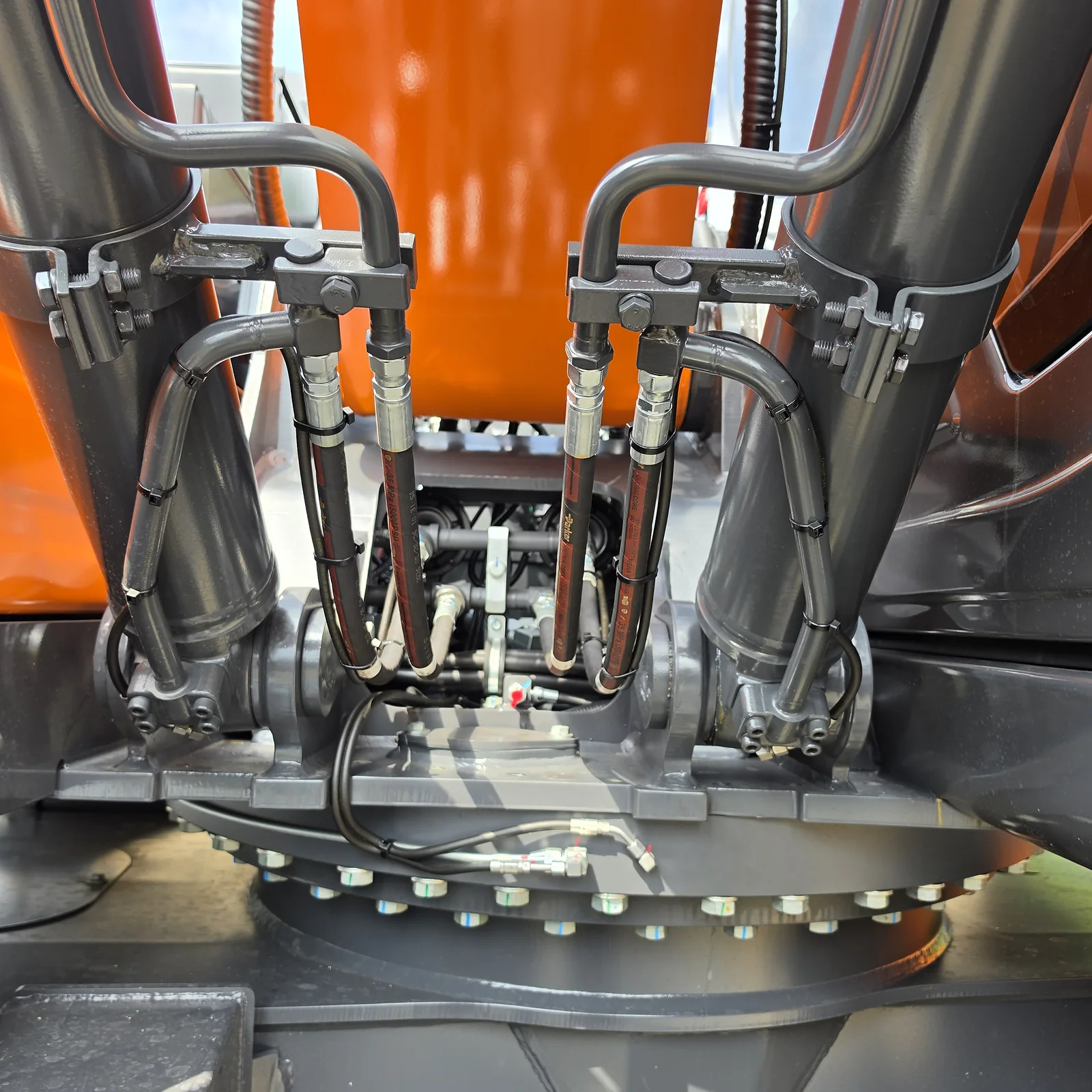

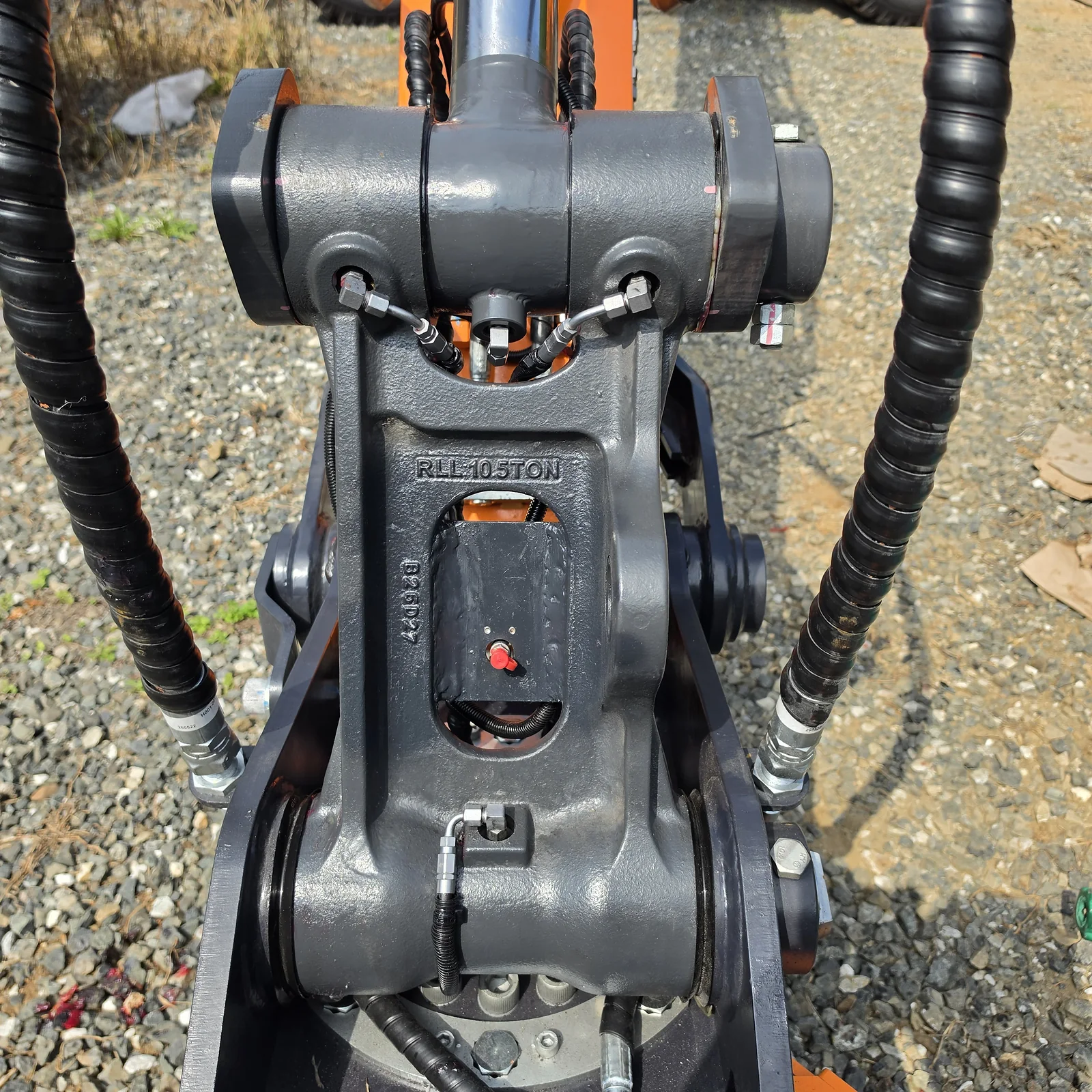

- 핀·부싱 및 링크부 윤활 포인트 연결 상태
- 향후 호스와 피팅을 점검할 수 있는 접근성
설치 후 작동과 그리스 토출 점검
펌프와 분배기, 고압 윤활호스의 설치가 끝난 뒤 시스템을 작동시켜 실제 토출 상태를 확인했습니다. 펌프가 돌아가는 것만으로는 설치가 완료된 것이 아닙니다. 분배기가 순차적으로 작동하는지, 각 라인 끝의 윤활 포인트까지 그리스가 도달하는지 확인해야 합니다.
최종 점검에서는 펌프 작동, 분배기 움직임, 피팅 연결부, 호스 간섭과 주요 핀·부싱의 토출 상태를 확인했습니다. 초기 운전 후에는 연결부가 안정적으로 유지되는지 재점검하는 것이 좋습니다.
굴삭기 자동구리스 설치 후 기대 효과
- 작업자가 여러 니플을 찾아다니며 급유하는 시간 감소
- 접근하기 어려운 윤활 포인트의 관리 부담 완화
- 일부 포인트의 급유 누락 가능성 감소
- 핀과 부싱에 소량의 그리스를 주기적으로 공급
- 점검 시간을 장비 상태 확인과 예방정비에 활용
자동구리스 시스템을 설치해도 정기점검은 필요합니다. 탱크 잔량, 호스 손상, 피팅 풀림, 분배기 작동과 실제 토출 상태를 주기적으로 확인해야 시스템의 장점을 유지할 수 있습니다.
두산·디벨론 굴삭기 자동윤활 설치 상담
SJJM은 굴삭기 모델과 장비 구조, 윤활 포인트, 작업환경을 확인해 펌프·분배기·배관 구성을 검토합니다. 상담 시 정확한 모델명, 장비 전체 사진, 펌프 설치 후보 위치, 주요 핀·부싱 사진과 사용 중인 그리스 정보를 보내주시면 적용 검토에 도움이 됩니다.
