에스제이제이엠(SJJM)이 자동화 설비의 로봇 이송축 윤활장치를 BEKA EP-1 펌프와 MX-F 분배기로 교체했습니다. NLGI 2 구리스를 약 15m 호스로 공급하는 현장에서 진행한 펌프 6대 교체 사례를 소개합니다.
약 15m 급지 호스에서 발생한 구리스 공급 문제
자동화 설비의 로봇 이송축은 LM 가이드를 따라 반복적으로 이동합니다. 이번 현장은 해당 이송축에 NLGI 2 등급 구리스를 약 15m 호스를 통해 공급하는 조건이었습니다.
기존 윤활설비는 이 조건에서 구리스를 원활하게 밀어내는 데 어려움이 있었고, 급지 문제로 설비 정지가 반복됐습니다. 에스제이제이엠(SJJM)은 현장의 공급 문제를 개선하기 위해 기존 펌프 6대와 분배기를 교체했습니다.
BEKA EP-1 24VDC 펌프와 MX-F 분배기로 교체

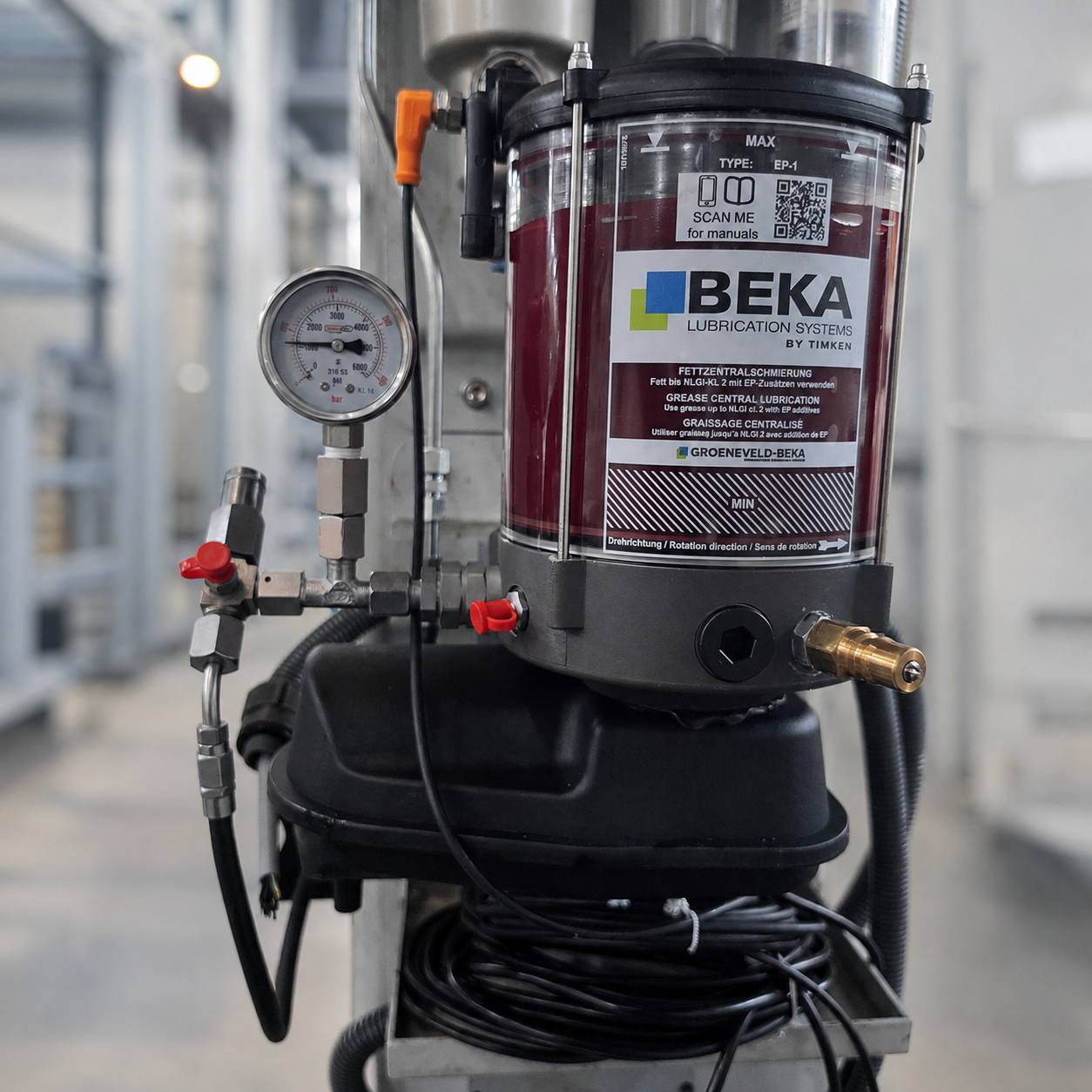

이번에 적용한 제품은 BEKA EP-1 24VDC 구리스 펌프와 MX-F 순차식 분배기입니다. 펌프는 타이머가 없는 사양을 사용해 고객사 PLC에서 운전을 제어하도록 구성했습니다.
기존 분배기도 함께 철거하고 MX-F 분배기를 새로 설치했습니다. 펌프의 공급 기능과 분배기의 분배 기능을 함께 개선하는 작업으로 진행했습니다.
| 윤활 대상 | 로봇 이송축 LM 가이드 |
|---|---|
| 급지 조건 | NLGI 2 구리스 / 약 15m 급지 호스 |
| 교체 펌프 | BEKA EP-1 24VDC, 타이머 없는 사양 / 6대 |
| 분배기 | MX-F 순차식 분배기 신규 설치 |
| 제어·감시 | 누적 이동거리 기준 PLC 제어 / 센서 신호 미감지 시 알람 |
로봇의 누적 이동거리에 따라 자동 급지
급지 시점은 고객사에서 사용하는 누적 이동거리 기준을 유지했습니다. 로봇이 설정된 거리를 이동하면 PLC에서 펌프 운전을 제어해 구리스를 공급하는 방식입니다.

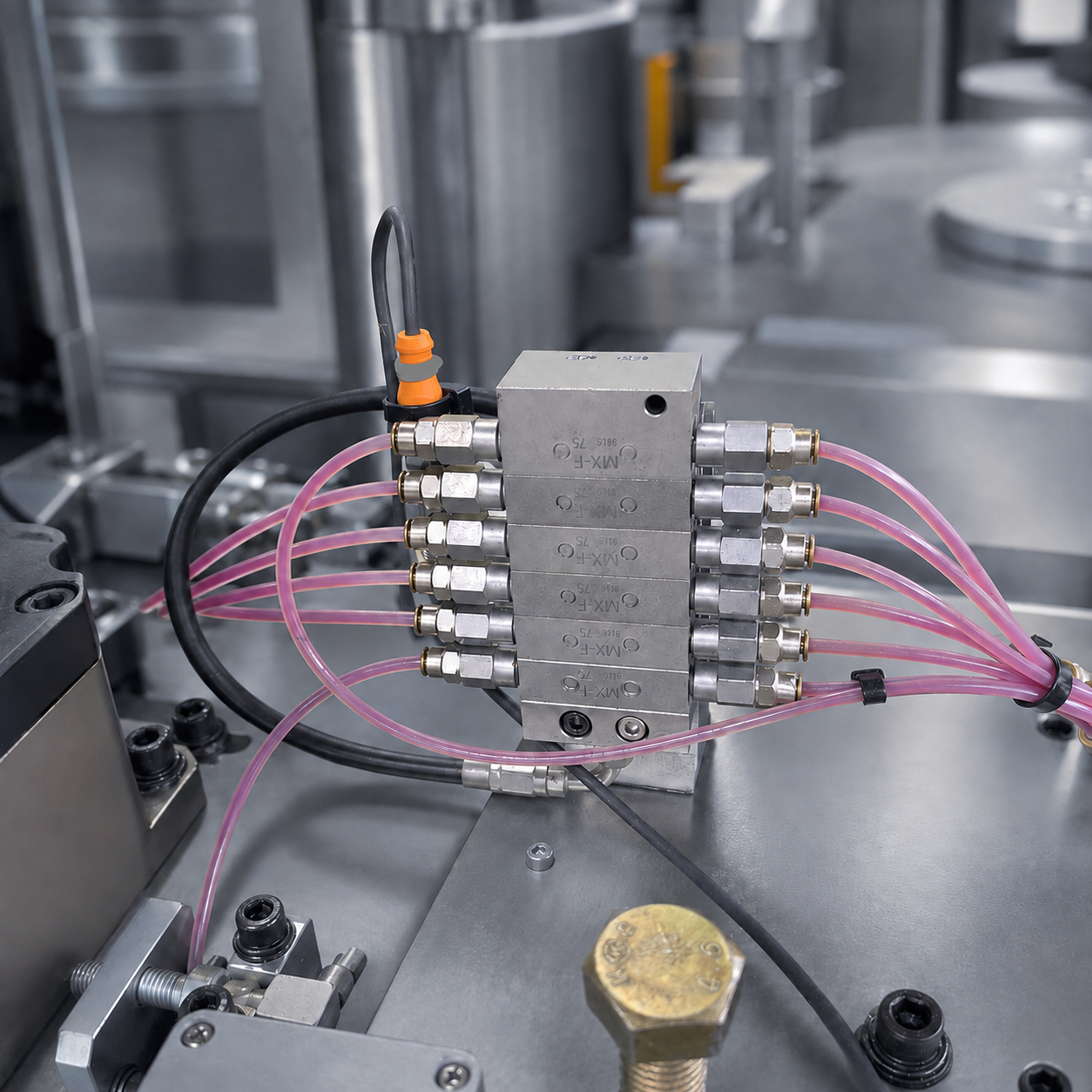

MX-F 분배기에는 근접센서를 적용해 분배기 작동 신호를 PLC로 전달하도록 했습니다. 센서 신호가 감지되지 않으면 PLC에서 알람이 발생해 담당자가 상태를 확인할 수 있습니다.
이 센서는 분배기의 작동을 감시하는 용도입니다. 각 LM 가이드 윤활 지점에 도달한 구리스의 실제 양을 직접 측정하는 구성과는 구분됩니다.
퀵커플러를 이용한 구리스 보충

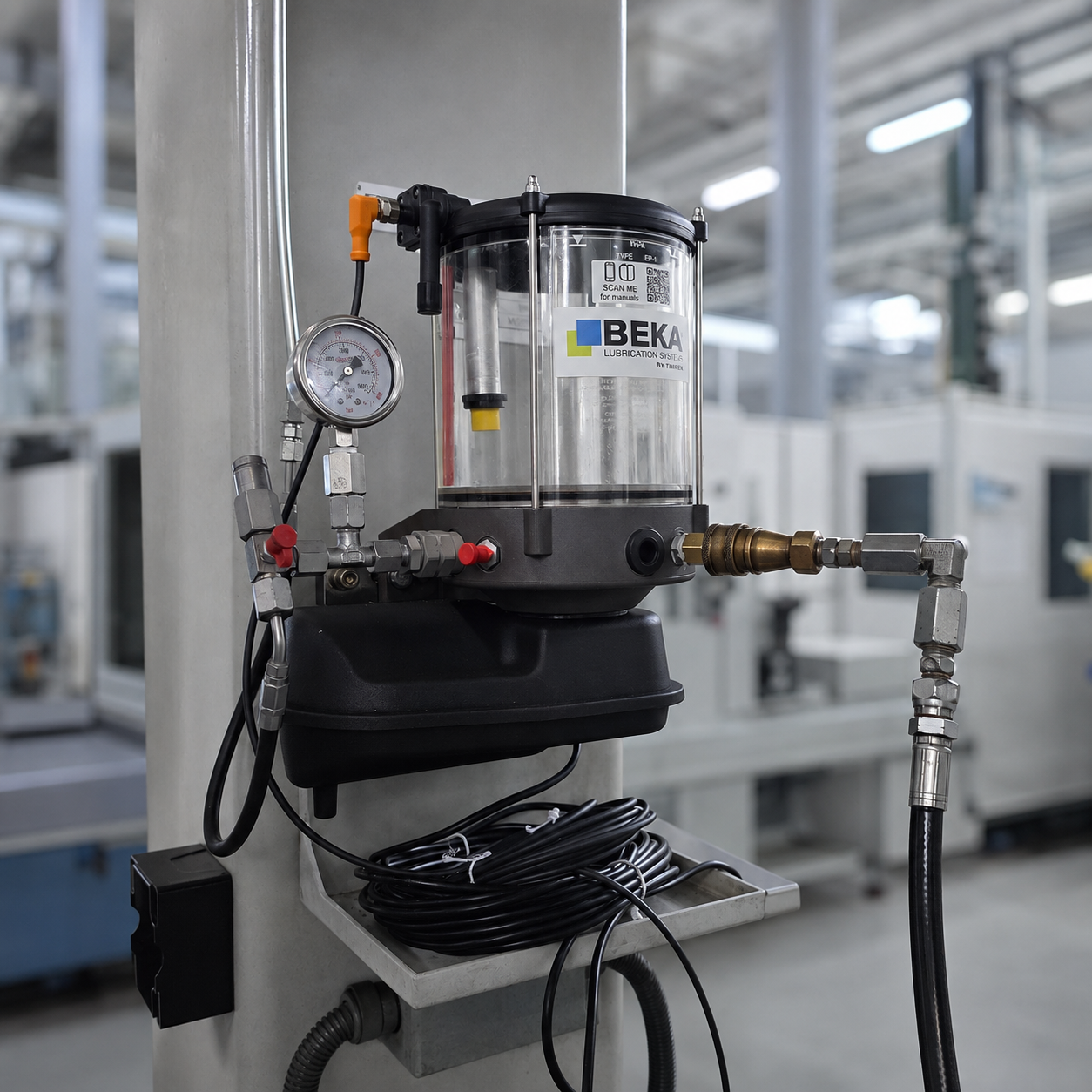

펌프의 구리스 보충부에는 퀵커플러를 적용했습니다. 보충 장비의 호스를 연결해 탱크에 구리스를 채우는 구성으로, 반복되는 보충 작업에서 호스를 연결하고 분리할 수 있도록 했습니다.
SJJM 직접 교체·시운전, 약 1개월간 정상 운전
에스제이제이엠(SJJM)은 펌프 6대와 기존 분배기의 교체 작업 및 시운전을 직접 수행했습니다. PLC 제어와 알람 연동은 고객사가 담당했습니다.
교체 후 약 1개월간 구리스가 정상 공급되고 있으며, 기존에 반복되던 윤활 관련 문제 없이 운전 중입니다. 이는 이번 현장에서 확인된 운전 결과입니다.
자동화 설비의 구리스 공급 문제, 현장 조건부터 확인합니다
긴 급지 배관에서 구리스 공급이 원활하지 않거나 윤활 관련 알람과 설비 정지가 반복된다면, 사용 구리스와 배관 조건, 펌프 및 분배기 구성을 함께 확인하는 것이 좋습니다.
에스제이제이엠(SJJM)은 자동윤활 펌프·분배기 교체와 현장 시운전을 지원합니다. 상담 시 사용 중인 펌프 모델, 구리스 등급, 배관 길이와 발생 증상을 알려주시면 현장 조건을 검토하는 데 도움이 됩니다.
자동윤활 교체 상담하기 · 전화 02-6341-4631
고객사 보안을 위해 고객명, 구체적인 생산 공정과 제어 설정값은 공개하지 않습니다. 이미지는 현장 촬영 사진을 바탕으로 식별 정보를 가리고 배경을 가상의 산업 공간으로 AI 편집했으며, 세부 부품·문자 표현은 원본과 차이가 있을 수 있습니다.
