대형 산업설비의 중앙집중윤활 시스템은 구리스 사용량이 많기 때문에 펌프 저장 탱크를 자주 보충해야 합니다. 이때 180kg급 또는 200L 구리스 드럼에서 별도의 소분·충전 작업 없이 윤활 시스템으로 직접 공급할 수 있다면 유지보수 인력과 오염 위험을 줄일 수 있습니다.
윤활 전문 제조사에서 제작한 BEG-R은 이러한 현장을 위한 전동 그리스 드럼펌프입니다. 표준 200L 드럼을 펌프의 저장 용기로 그대로 사용하며, 같은 BEG-R 플랫폼을 현장 설계에 맞춰 순차식(Progressive), 다관식(Multi-line), 이관식(Two-line) 중앙윤활 시스템용으로 구성할 수 있습니다.
중요: BEG-R 한 대가 별도의 변경 없이 세 가지 윤활 방식을 동시에 운전한다는 의미는 아닙니다. 펌프 엘리먼트의 결합 방식, 토출부 및 전환 밸브 구성을 달리하여 각 시스템에 맞는 사양으로 제작·선정하는 방식입니다.
1. 전동 그리스 드럼펌프 BEG-R은 어떤 펌프인가?

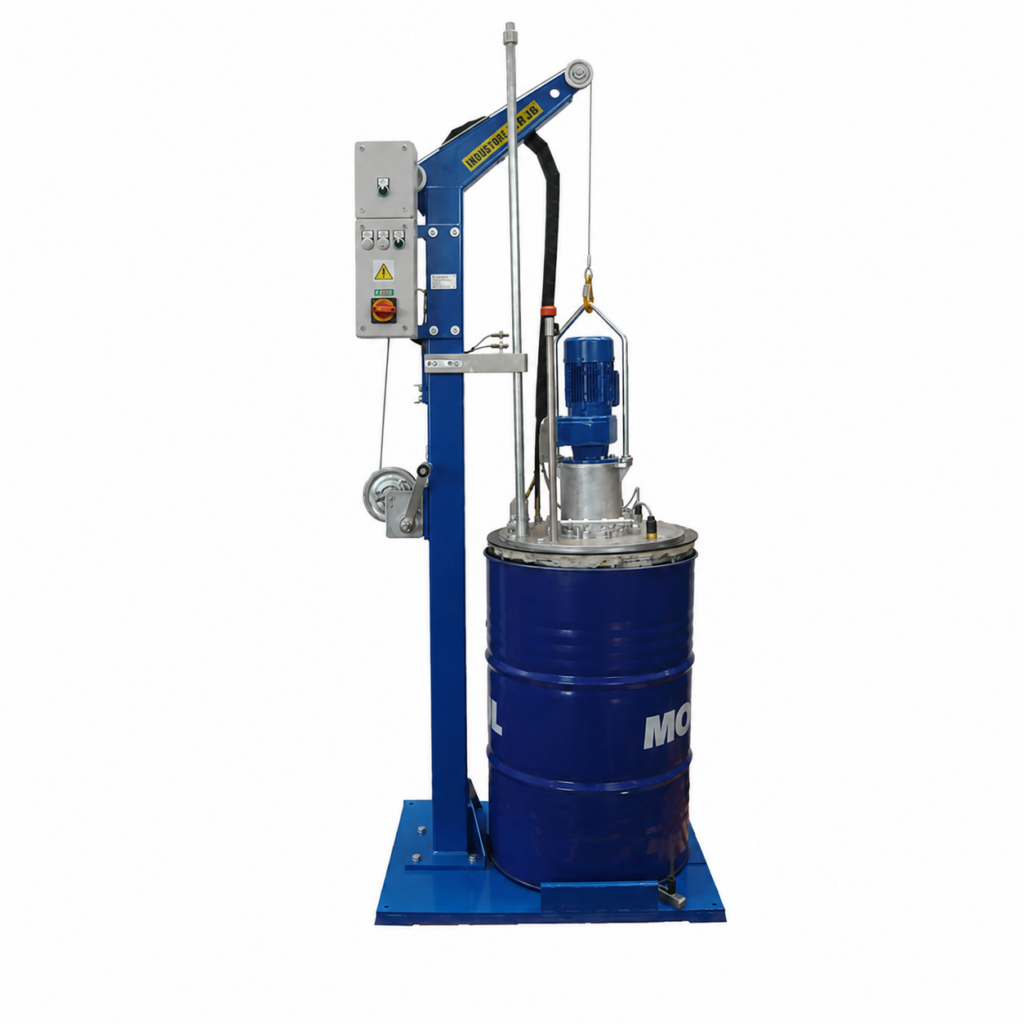

BEG-R은 전기 모터로 구동되는 고압 피스톤식 중앙윤활 펌프입니다. 펌프를 200L 그리스 드럼에 직접 삽입하고 압력판을 이용해 그리스를 흡입하므로, 드럼의 그리스를 소형 펌프 탱크로 옮겨 담는 작업을 줄일 수 있습니다.
주요 특징은 다음과 같습니다.
- 표준 200L 그리스 드럼 직결 사용
- 4개 또는 8개의 펌프 엘리먼트 구성
- 최대 8개 토출구의 다관식 시스템 구성 가능
- 펌프 엘리먼트 토출을 하나로 합쳐 순차식 분배기에 공급 가능
- 전동 이관 전환 밸브 DPE와 조합해 이관식 시스템 구성 가능
- 최대 토출압력 350bar
- 8개 토출구 통합 시 최대 토출량 256cm³/min
- 표준 적용 그리스 최대 NLGI 2
- 그리스 잔량 신호, 압력계, 안전밸브 및 제어반 구성 가능
- 230/400V 50Hz, 230/460V 60Hz, 290/500V 50Hz 모터 사양 제공
국내에서 흔히 ‘180kg 구리스 드럼’이라고 부르는 포장과 연결해 검색할 수 있지만, 제조사 기준은 DIN 6644 규격의 200L 드럼입니다. 실제 충전 중량은 그리스의 밀도와 공급사 포장 사양에 따라 달라질 수 있으므로 드럼 내경과 높이를 포함한 치수 확인이 필요합니다.
2. 200L 드럼 직결 방식이 필요한 이유
일반적인 중앙윤활 펌프는 자체 저장 탱크에 그리스를 주기적으로 보충해야 합니다. 대형 제철·시멘트·광산·컨베이어 설비처럼 구리스 소비량이 많은 현장에서는 이 충전 작업 자체가 상당한 유지보수 부담이 됩니다.
BEG-R 전동 그리스 드럼펌프는 원래의 200L 그리스 드럼을 저장 탱크로 사용하므로 별도의 소분과 반복적인 충전 작업을 줄일 수 있습니다.
BEG-R 전동 그리스 드럼펌프는 원래의 그리스 드럼을 저장 탱크로 사용하기 때문에 다음과 같은 장점이 있습니다.
별도의 소분·충전 작업 감소
드럼에서 소형 탱크로 그리스를 반복 이동시키는 작업을 줄여 작업시간을 단축하고, 충전 과정에서 먼지나 이물질이 들어갈 가능성을 낮춥니다.
대용량 구리스의 연속 공급
200L 드럼 용량을 그대로 활용하므로 구리스 사용량이 많은 중앙집중식 자동윤활 시스템에 유리합니다. 펌프 자체 탱크를 자주 보충해야 하는 현장의 대안이 될 수 있습니다.
드럼 교체 작업의 단순화
전용 리프팅 스탠드와 수동 윈치를 이용해 펌프와 압력판을 들어 올린 뒤 드럼을 교체합니다. 현장에서는 드럼 규격, 설치 공간, 천장 높이, 바닥 앵커 고정 조건을 사전에 확인해야 합니다.
3. 한 플랫폼으로 세 가지 중앙윤활 방식에 대응
BEG-R의 가장 큰 강점은 펌프 엘리먼트와 토출부 구성을 변경하여 서로 다른 중앙윤활 방식에 적용할 수 있다는 점입니다.
순차식 윤활 시스템(Progressive System)
여러 펌프 엘리먼트의 토출을 하나의 메인 라인으로 합쳐 순차식 분배기에 공급합니다. 분배기 내부 피스톤이 정해진 순서로 작동하면서 각 윤활 포인트에 정량의 그리스를 공급합니다.
순차식은 분배기 작동 감시를 통해 시스템 상태를 확인하기 쉬우며, 다수의 베어링을 일정한 주기로 윤활해야 하는 산업기계에 적합합니다. 다만 한 윤활 포인트나 배관이 막히면 전체 분배기 작동에 영향을 줄 수 있으므로 사이클 센서와 압력 감시 설계를 함께 검토해야 합니다.
다관식 윤활 시스템(Multi-line System)
각 펌프 엘리먼트의 토출구를 개별 윤활 포인트 또는 별도의 윤활 회로에 연결합니다. BEG-R은 4개 또는 8개의 펌프 엘리먼트로 구성할 수 있으며, 최대 8개의 독립 토출 라인을 사용할 수 있습니다.
다관식은 각 라인을 독립적으로 구성할 수 있다는 장점이 있습니다. 반면 윤활 포인트 수가 많고 거리가 길어질수록 배관 수가 증가하므로, 포인트 수와 배관 동선을 먼저 검토해야 합니다.
이관식 윤활 시스템(Two-line System)
펌프 토출을 하나로 통합하고 전동 이관 전환 밸브 DPE와 조합하여 두 개의 메인 라인을 교대로 가압합니다. 이관식은 윤활 포인트가 많고 배관 거리가 긴 제철소, 시멘트 공장, 광산 및 대형 컨베이어와 같은 설비에 주로 검토됩니다.
이관식 시스템에는 펌프만으로 충분하지 않습니다. DPE 전환 밸브, 이관식 분배기, 라인 압력 감시, 제어반 및 배관 설계가 함께 필요합니다. 따라서 기존 이관식 펌프를 교체할 때에는 설정압력, 메인 배관 길이와 직경, 분배기 수량, 1회 급유량 및 사용 그리스의 저온 특성을 확인해야 합니다.
4. 전동 그리스 드럼펌프 BEG-R 주요 사양
| 항목 | 사양 |
|---|---|
| 펌프 형식 | 전기 모터 구동 고압 피스톤식 드럼 펌프 |
| 적용 시스템 | 순차식, 다관식, 이관식 중앙윤활 시스템 |
| 드럼 용량 | 표준 200L 드럼 |
| 펌프 엘리먼트 | 4개 또는 8개 |
| 토출구 | 최대 8개 |
| 최대 토출량 | 256cm³/min, 8개 토출 통합 기준 |
| 최대 토출압력 | 350bar |
| 적용 그리스 | 표준 최대 NLGI 2 |
| 표준 모터 전압 | 230/400V 50Hz, 230/460V 60Hz, 290/500V 50Hz |
| 이관식 구성 | 전동 이관 전환 밸브 DPE 조합 |
| 주요 옵션·구성 | 안전밸브, 압력계, 그리스 잔량 신호, 제어반, 리프팅 스탠드 |
※ 최종 사양은 제작 시점과 주문 구성에 따라 달라질 수 있으므로 견적 전 제조사 확인이 필요합니다.
5. 전동 그리스 드럼펌프가 적합한 현장은 어디인가?
BEG-R은 단순히 ‘큰 펌프’가 필요한 현장보다 다음 조건에 해당하는 설비에서 도입 효과가 큽니다.
- 월간 구리스 소비량이 많아 펌프 탱크를 자주 충전하는 현장
- 윤활 포인트가 많고 메인 배관 거리가 긴 대형 산업설비
- 제철·제강 설비, 시멘트·광산 설비, 대형 컨베이어 등 고하중 고정식 설비
- 다관식 또는 순차식 회로에 대용량 그리스를 안정적으로 공급해야 하는 현장
- 기존 이관식 중앙윤활 펌프의 교체 또는 신규 시스템을 검토하는 현장
- 소형 중앙윤활 펌프에 운전 중 자동으로 그리스를 보충하는 중앙 공급원이 필요한 현장
반대로 구리스 사용량이 적거나 윤활 포인트가 소수인 설비에는 200L 드럼 직결 시스템이 과도한 사양이 될 수 있습니다. 이 경우 소형 전동 펌프나 일반 순차식 자동윤활 시스템이 경제적일 가능성이 높습니다.
6. 선정 전에 반드시 확인할 사항
BEG-R의 모델과 시스템 구성을 정확히 선정하려면 다음 자료가 필요합니다.
- 전체 윤활 포인트 수와 각 포인트의 1회 필요 급유량
- 순차식·다관식·이관식 중 현재 또는 희망 시스템 방식
- 메인 배관 및 지관의 길이·직경
- 사용 그리스의 제조사, 제품명 및 NLGI 등급
- 현장 최저·최고 온도와 옥내·옥외 설치 조건
- 사용 전원과 제어 전압
- PLC 연동, 저유위 신호, 압력 및 분배기 작동 감시 필요 여부
- 드럼 규격과 펌프 인양을 위한 설치 높이·정비 공간
특히 NLGI 2 그리스는 저온에서 배관 저항이 크게 증가할 수 있습니다. ‘최대 350bar’라는 펌프 수치만 보고 선정해서는 안 되며, 배관 길이와 직경, 그리스 기유 점도, 최저 운전온도 및 분배기 압력손실을 함께 계산해야 합니다.
자주 묻는 질문
BEG-R 한 대로 순차식, 다관식, 이관식을 모두 사용할 수 있습니까?
BEG-R이라는 동일한 펌프 플랫폼을 세 가지 방식에 맞춰 구성할 수 있습니다. 그러나 한 대의 표준 펌프가 아무런 변경 없이 세 시스템을 동시에 운전하는 의미는 아닙니다. 주문 전에 적용 방식과 토출부 구성을 결정해야 합니다.
180kg 구리스 드럼에 바로 사용할 수 있습니까?
제조사 기준은 DIN 6644 규격의 200L 드럼입니다. 국내에서 180kg급으로 유통되는 드럼도 적용 가능성이 있지만, 그리스 중량만으로 호환 여부를 판단할 수 없습니다. 실제 드럼의 내경, 높이 및 압력판 치수를 확인해야 합니다.
기존 에어 구리스 펌프를 BEG-R로 교체할 수 있습니까?
가능 여부는 기존 펌프의 토출량과 압력, 윤활 회로 방식, 전환 밸브, 제어 조건에 따라 달라집니다. 에어 펌프 역시 200L 드럼 직결과 고압 공급이 가능한 제품이 있으므로 단순히 동력원만 비교해서는 안 됩니다. 압축공기 사용 여건, 연속운전 조건, 제어 연동 및 유지보수 비용을 기준으로 검토해야 합니다.
옥외에 설치할 수 있습니까?
주변 온도만으로 옥외 사용 가능 여부를 판단해서는 안 됩니다. 제어반과 모터의 보호등급, 빗물·분진·염분 노출, 결로, 방폭 요구 및 보호 하우징을 포함해 별도 검토가 필요합니다.
마무리
BEG-R 전동 그리스 드럼펌프는 200L 그리스 드럼을 직접 사용하는 대용량 전동 중앙윤활 펌프입니다. 순차식, 다관식, 이관식 시스템에 맞춰 구성할 수 있고, 최대 350bar와 최대 8개 토출구를 제공하기 때문에 구리스 소비량이 많은 대형 고정식 산업설비에서 강점을 가집니다.
다만 펌프 성능만으로 시스템의 성공 여부가 결정되지는 않습니다. 윤활 포인트별 필요량, 배관 압력손실, 그리스 특성, 분배기 구성 및 제어·모니터링 조건을 함께 설계해야 합니다.
SJJM은 현장 자료를 바탕으로 BEG-R 펌프 선정부터 순차식·다관식·이관식 중앙윤활 회로 구성까지 검토해 드립니다.
상담 시 설비명, 윤활 포인트 수, 사용 그리스, 배관 거리 및 현장 사진을 보내 주시면 보다 정확한 기술 제안이 가능합니다.
