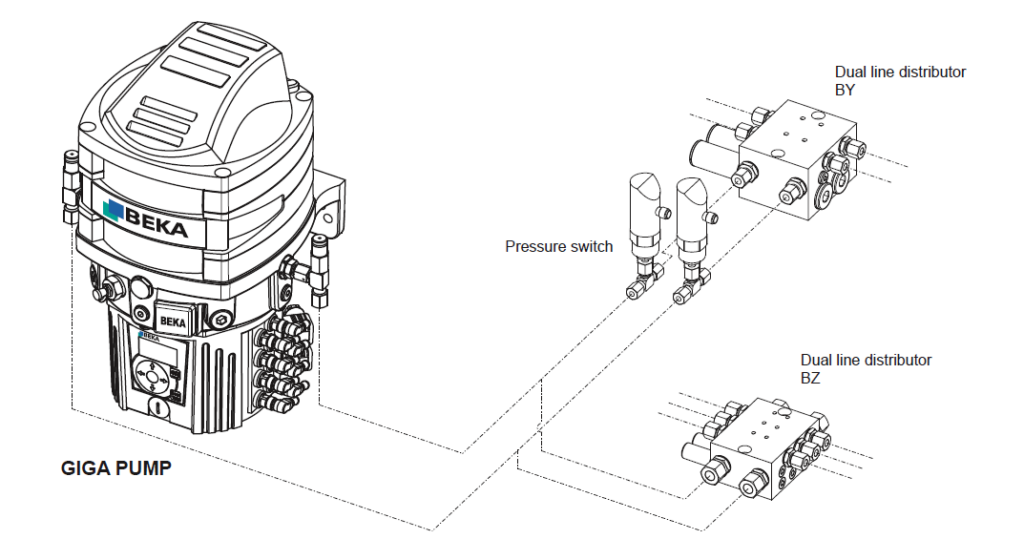

이관식 윤활 시스템은 두 개의 메인라인을 사용하는 중앙집중윤활 방식입니다. 펌프에서 나온 그리스 또는 오일을 메인라인 A와 B에 번갈아 공급하고, 각 라인에 연결된 이관식 분배기가 정해진 양의 윤활제를 베어링과 기계의 윤활 포인트로 보냅니다.
영어로는 Dual-line lubrication system 또는 Two-line lubrication system이라고 합니다. 국내 현장에서는 ‘이관식 윤활 시스템’, ‘이관식 자동윤활’, ‘이관식 구리스 시스템’이라는 표현을 많이 사용합니다. Twin-line이라는 표현도 일부 제품명이나 자료에서 볼 수 있지만, 일반적인 기술 명칭으로는 Dual-line 또는 Two-line을 사용하는 편이 정확합니다.
이 글에서는 이관식 윤활 시스템을 구성하는 펌프, 절환밸브, 이관식 분배기와 라인 말단 압력스위치가 어떤 순서로 작동하는지 쉽게 설명하겠습니다.
1. 이관식 윤활 시스템이란?
이관식 윤활 시스템의 핵심은 두 개의 메인라인 중 한쪽은 가압하고 반대쪽은 감압한다는 것입니다.
- 메인라인 A가 가압될 때 메인라인 B는 탱크 측으로 열려 압력이 해제됩니다.
- 다음 작동에서는 메인라인 B가 가압되고 메인라인 A가 감압됩니다.
- 이 압력 방향의 변화로 이관식 분배기 내부 피스톤이 왕복하면서 윤활제를 계량·토출합니다.
따라서 A와 B는 단순한 공급관과 리턴관으로 고정되어 있지 않습니다. 절환밸브의 위치에 따라 두 라인의 역할이 서로 바뀝니다.
이 방식은 윤활 포인트가 많거나 배관이 길고, 설비가 넓은 범위에 분산된 중대형 산업설비에서 주로 사용됩니다. Daikin은 자사의 이관식 시스템 적용 범위를 한 대의 펌프에 연결되는 약 50~2,000개의 윤활 포인트로 설명하고 있으며, Lubrication Technologies는 100m가 넘는 복잡한 설비에도 적용할 수 있다고 설명합니다. 다만 이는 제조사별 시스템 사례이며, 실제 적용 가능 범위는 펌프 용량, 배관 구경, 그리스 특성과 현장 온도에 따라 달라집니다.

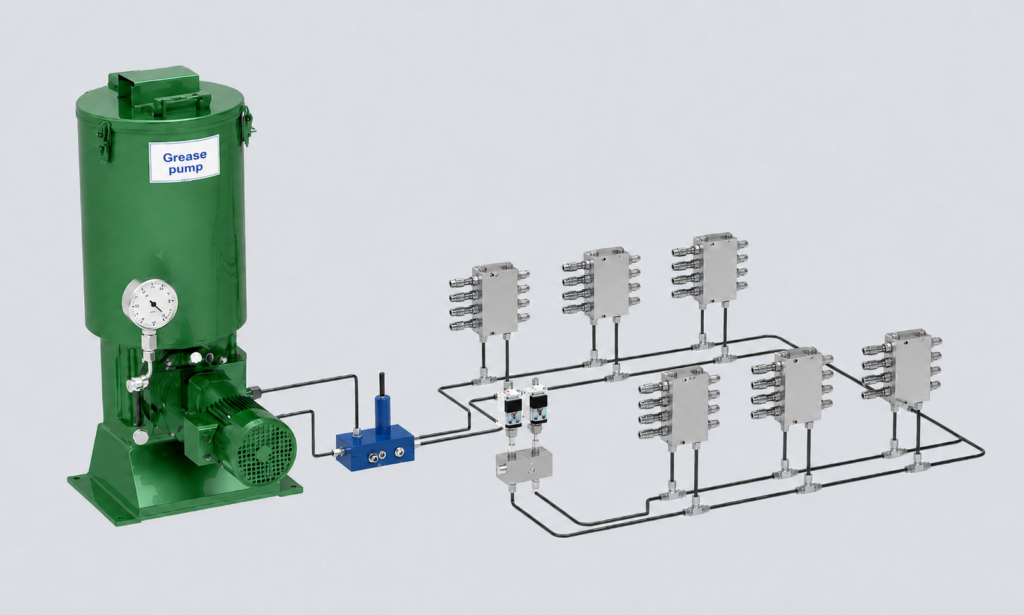

2. 이관식 윤활 시스템의 기본 구성
| 구성품 | 역할 | 선정 시 확인할 사항 |
|---|---|---|
| 윤활 펌프 | 그리스 또는 오일을 고압으로 공급 | 토출량, 설정압력, 탱크 용량, 전원, 저유위 감지 |
| 절환밸브 | 메인라인 A와 B의 가압·감압 방향 변경 | 전기식·유압식·수동식, 사용압력, 제어전압 |
| 메인라인 A·B | 윤활제를 각 분배기로 이송 | 총길이, 관경, 재질, 압력손실, 배관 지지 |
| 이관식 분배기 | 윤활제를 정량 계량하여 각 포인트로 토출 | 고정식·조절식 토출량, 토출구 구성, 표시핀·센서 |
| 라인 말단 압력스위치 | 가장 먼 위치의 압력 도달 여부 감지 | 설정압력, 설치 위치, 접점 방식, 제어반 입력 |
| 제어반 또는 PLC | 펌프 기동·정지, 절환, 시간 초과 및 경보 제어 | 운전 로직, 알람, 원격 신호, 인터록 |
| 필터·압력계·안전밸브 | 오염 방지와 압력 보호·확인 | 여과도, 사용압력, 점검·교체 공간 |
이관식 윤활 펌프
이관식 시스템에는 두 메인라인과 분배기의 저항을 극복할 수 있는 고압 펌프가 필요합니다. 전동 펌프가 일반적이지만, 소규모 또는 특수 설비에서는 수동·공압·유압 구동 펌프도 사용할 수 있습니다.
일부 제품군은 최대 400bar급으로 설계되지만, 모든 이관식 시스템이 400bar로 운전되는 것은 아닙니다. 실제 운전압력과 안전밸브 설정값은 배관 압력손실, 분배기 사양, 그리스 점도 및 말단 압력 조건을 계산해 정해야 합니다.
절환밸브(Change-over valve)
절환밸브는 펌프의 토출을 메인라인 A 또는 B로 보내고, 반대 라인을 탱크 또는 감압 경로와 연결합니다. 국내 현장에서는 ‘전환밸브’라는 표현도 사용하지만, 이 글에서는 절환밸브로 통일하겠습니다.
절환밸브는 전기 솔레노이드식, 유압 작동식 또는 수동식으로 구성할 수 있습니다. 어떤 방식을 선택하든 핵심 기능은 한 라인을 가압하는 동안 반대 라인의 압력을 충분히 해제해 분배기 피스톤이 이동할 수 있게 하는 것입니다.
3. 이관식 윤활 시스템의 5단계 작동 원리
이관식 시스템은 다음 순서로 작동합니다.
① 펌프 기동과 메인라인 A 가압
설정된 윤활 시간이 되면 제어반이나 PLC가 펌프를 기동합니다. 절환밸브는 펌프 토출을 메인라인 A로 연결하고, 메인라인 B는 감압 경로와 연결합니다.
② 이관식 분배기의 계량·토출
메인라인 A의 압력이 각 분배기에 전달되면 분배기 내부의 파일럿 피스톤과 계량 피스톤이 이동합니다. 계량실에 저장되어 있던 정해진 양의 윤활제가 토출구를 통해 베어링으로 공급됩니다.
③ 라인 말단의 압력 도달
분배기들이 작동하고 메인라인 말단까지 압력이 형성되면 말단 압력스위치가 설정압력을 감지해 제어반으로 신호를 보냅니다. 제어반은 이를 해당 가압 단계가 완료되었다는 시스템 신호로 사용합니다.
④ 펌프 정지 또는 절환밸브 전환
제어 방식에 따라 펌프를 정지한 뒤 다음 윤활 시점에 반대 라인을 가압하거나, 절환밸브를 즉시 전환해 메인라인 B까지 연속으로 가압할 수 있습니다.
⑤ 메인라인 B 가압
메인라인 B가 가압되고 A가 감압되면 분배기 내부 피스톤이 반대 방향으로 이동합니다. 이 과정에서 다음 계량·토출 동작이 이루어집니다.
현장에서는 A 또는 B 한쪽의 가압을 반 사이클(Half cycle), A와 B가 각각 한 번씩 가압된 상태를 **완전한 1사이클(Full cycle)**이라고 구분하면 이해하기 쉽습니다. 다만 실제로 A와 B를 한 번의 펌프 운전에서 연속 가압할지, 두 번의 윤활 간격으로 나누어 가압할지는 제어 로직에 따라 달라집니다.
4. 이관식 분배기는 어떻게 작동하는가?
이관식 분배기는 일반적으로 파일럿 피스톤과 계량 피스톤으로 구성됩니다.
- 메인라인 A의 압력이 파일럿 피스톤을 한쪽으로 이동시킵니다.
- 내부 유로가 열리면서 고압 그리스가 계량 피스톤의 한쪽 챔버로 들어갑니다.
- 계량 피스톤이 이동하면서 반대쪽 계량실에 저장된 그리스를 토출구로 밀어냅니다.
- 메인라인 B가 가압되면 두 피스톤이 반대 방향으로 이동하며 다음 토출을 준비하거나 반대쪽 토출구로 윤활제를 공급합니다.
토출량은 계량 피스톤의 직경과 이동거리로 결정됩니다. 분배기 종류에 따라 고정 토출식과 조절식이 있으며, 외부 조절나사로 계량 피스톤의 스트로크를 제한하는 제품도 있습니다.
여기서 주의할 점이 있습니다. A라인과 B라인이 한 번씩 가압될 때 어느 토출구에서 몇 번 토출되는지는 분배기의 단동·복동 구조와 토출구 연결 방식에 따라 달라집니다. 일반적인 2토출 구조에서는 A와 B의 압력 방향에 따라 양쪽 토출구가 교대로 작동합니다. 한쪽 토출형, 토출구 결합형 또는 브리지 연결형은 작동 방식과 토출량이 다르므로 해당 분배기 카탈로그를 기준으로 확인해야 합니다.
분배기 표시핀은 계량 피스톤의 이동을 외부에서 확인하는 장치입니다. 표시핀이 정상적으로 왕복하지 않으면 분배기 고착, 라인 압력 부족, 그리스 경화 또는 토출 배관 막힘 등을 점검해야 합니다.
5. 라인 말단 압력스위치는 왜 가장 먼 곳에 설치하는가?
펌프 가까운 위치의 압력만 측정하면 그리스가 긴 메인라인의 끝까지 도달했는지 알 수 없습니다. 그래서 일반적인 터미널 방식에서는 압력손실이 가장 크고 펌프에서 가장 불리한 위치에 **라인 말단 압력스위치(End-of-line pressure switch)**를 설치합니다.
말단 압력스위치의 역할은 다음과 같습니다.
- 메인라인 끝까지 설정압력이 형성되었는지 확인
- 설정시간 안에 압력이 올라오지 않는 이상 상태 감지
- 절환밸브 전환 또는 펌프 정지 신호 제공
- 배관 누설, 펌프 성능 부족 또는 과도한 압력손실을 간접적으로 감시
말단 압력스위치가 작동했다고 해서 모든 베어링에 그리스가 실제로 들어갔다는 뜻은 아닙니다. 이 신호는 메인라인 말단까지 압력이 도달했다는 시스템 단위의 확인입니다. 개별 분배기와 윤활 포인트의 상태는 표시핀, 사이클 센서, 토출 압력 또는 정기점검으로 별도로 확인해야 합니다.
시스템 구성에 따라 A와 B에 각각 압력스위치를 설치하거나, 두 라인의 압력 차이를 감지하는 차압스위치 또는 압력제어밸브를 사용할 수 있습니다. 따라서 모든 말단 감지 장치를 ‘차압스위치’라고 부르는 것은 정확하지 않습니다.
6. 이관식 윤활 시스템의 장점
장거리·다수 포인트에 유리
두 메인라인을 따라 분배기가 병렬로 배치되므로 넓은 설비에 분산된 다수의 윤활 포인트를 관리하기 좋습니다. 대형 제철·시멘트·광산·하역 설비에서 이관식 윤활 시스템을 사용하는 가장 큰 이유입니다.
분배기별 정량 공급
각 분배기의 계량 피스톤이 정해진 체적을 토출합니다. 고정 토출식 또는 조절식 분배기를 이용해 베어링별 필요량에 맞춘 설계가 가능합니다.
일부 고장이 전체 시스템을 즉시 멈추게 할 가능성이 낮음
분배기가 메인라인에 병렬로 연결되므로 특정 토출구나 분배기에 문제가 생겨도 다른 분배기가 계속 작동할 수 있습니다. 그러나 해당 포인트의 윤활 불량이 장시간 발견되지 않을 수 있으므로, 이것은 장점인 동시에 점검상 주의점입니다.
시스템 확장이 비교적 용이
펌프 용량, 배관 구경과 압력 여유가 충분하다면 기존 메인라인에 분배기를 추가할 수 있습니다. 다만 분배기를 무제한 추가할 수 있다는 뜻은 아니며, 확장 후 총 토출량과 압력 형성 시간을 다시 계산해야 합니다.
가혹한 산업환경에 적용 가능
기계식 피스톤 구조의 분배기와 고압 펌프를 사용하므로 분진, 진동, 고하중 및 장거리 배관 조건에 적합합니다. 실제 적용 가능 온도와 그리스 NLGI 등급은 선택한 펌프·분배기·배관 사양을 기준으로 확인해야 합니다.
7. 이관식 윤활 시스템의 단점
초기 설치비가 높음
메인라인 두 가닥, 고압 펌프, 절환밸브, 분배기, 제어반과 감시장치가 필요하므로 소형 순차식 시스템보다 초기 투자비가 높습니다.
배관과 제어가 복잡함
A·B 두 라인의 배관 경로, 감압 경로, 말단 압력 감지와 절환 로직을 함께 설계해야 합니다. 시운전 시에는 에어 제거, 누설 확인, 안전밸브 및 압력스위치 설정이 필요합니다.
부분 고장을 놓칠 수 있음
특정 분배기나 토출 배관이 막혀도 나머지 시스템이 계속 운전할 수 있습니다. 말단 압력스위치만으로 개별 윤활 포인트의 정상 토출을 보장할 수 없으므로 정기적인 표시핀 확인이나 센서 적용이 필요합니다.
저온에서 압력손실이 크게 증가함
그리스는 온도가 낮아지면 유동저항이 급격히 증가합니다. 긴 배관에서 NLGI 2 이상의 그리스를 사용할 경우 최저 운전온도, 기유 점도, 배관 구경과 히팅 필요성을 반드시 검토해야 합니다.
소규모 설비에는 과도한 구성일 수 있음
윤활 포인트가 적고 배관이 짧은 장비라면 순차식 시스템이 더 단순하고 경제적일 수 있습니다. 포인트 수만으로 방식을 결정하지 말고 거리, 운전환경, 모니터링 수준과 설비 정지 위험을 함께 비교해야 합니다.
8. 이관식과 순차식 윤활 시스템 비교
| 비교 항목 | 이관식(Dual-line) | 순차식(Progressive) |
|---|---|---|
| 메인라인 | A·B 2개 | 일반적으로 1개 |
| 분배기 연결 특성 | 메인라인에 병렬 배치 | 분배기 내부 및 시스템이 순차 작동 |
| 적합한 설비 | 장거리·다수 포인트·중대형 고정설비 | 소형·중형 장비, 포인트가 비교적 집중된 설비 |
| 부분 막힘의 영향 | 다른 분배기는 계속 작동할 수 있음 | 한 회로의 막힘이 전체 사이클 정지로 나타나기 쉬움 |
| 이상 감지 | 말단 압력과 개별 분배기 상태를 함께 확인 | 사이클 센서로 회로 전체 작동 감시가 비교적 용이 |
| 배관과 초기비용 | 상대적으로 복잡하고 높음 | 상대적으로 단순하고 낮음 |
| 확장성 | 설계 여유 내에서 분배기 추가 가능 | 회로 재계산과 분배기 구성이 필요 |
| 고장진단 특성 | 개별 포인트 이상을 놓칠 가능성 있음 | 막힘 위치 추적이 필요하지만 이상이 즉시 드러나기 쉬움 |
이관식이 무조건 더 우수하거나 순차식이 항상 저렴한 것은 아닙니다. 긴 메인라인과 많은 포인트를 하나의 펌프로 관리해야 한다면 이관식이 유리하고, 포인트가 집중되어 있으며 전체 회로 작동을 간단하게 감시하려면 순차식이 유리할 수 있습니다.
9. 이관식 윤활 시스템의 주요 적용 분야
이관식 윤활 시스템은 다음과 같은 대형 고정식 산업설비에 주로 적용됩니다.
- 제철·제강: 압연기, 연속주조기, 소재 이송설비, 대형 크레인
- 시멘트·광산: 로터리 킬른 보조설비, 크러셔, 볼밀 주변설비, 장거리 컨베이어
- 항만·물류: 갠트리 크레인, 하역설비, 스태커·리클레이머
- 제지·펄프: 초지기와 다수의 롤·베어링이 분산된 생산설비
- 발전·에너지: 석탄 및 원료 이송설비, 대형 보조기계
- 중공업·특수장비: 대형 프레스, 터널 굴진설비, 해양·플랜트 보조설비
적용 분야가 같더라도 모든 베어링에 이관식을 사용하는 것은 아닙니다. 고속 베어링은 오일 순환이나 오일-에어 방식이 더 적합할 수 있고, 포인트가 집중된 구역은 순차식 2차 분배를 조합하기도 합니다.
10. 이관식 윤활 시스템 설계 시 확인할 사항
- 윤활 포인트별 필요량: 베어링 크기, 속도, 하중과 윤활 주기를 기준으로 계산합니다.
- 총 토출량과 운전시간: 한 번의 가압 단계에서 모든 분배기가 필요로 하는 윤활량을 계산합니다.
- 메인라인 길이와 관경: 가장 긴 경로의 압력손실과 저온 조건을 반영합니다.
- 그리스 특성: NLGI 등급뿐 아니라 기유 점도, 사용온도와 펌프성을 확인합니다.
- 펌프와 안전밸브: 필요한 토출량·압력·탱크 용량과 압력 보호 설정을 결정합니다.
- 절환 방식: 전기식·유압식 중 현장 제어와 유지보수에 적합한 방식을 선택합니다.
- 말단 압력 감지: 유압적으로 가장 불리한 지점과 설정압력을 결정합니다.
- 모니터링 범위: 저유위, 펌프 과부하, 압력 형성시간 초과, 분배기 사이클 감시 필요성을 정합니다.
- 현장 환경: 옥외, 분진, 세척수, 부식, 방폭, 진동 및 정비 공간을 확인합니다.
이관식 시스템은 최대 압력만 높다고 안정적으로 작동하는 것이 아닙니다. 펌프 토출량이 부족하면 말단 압력 형성시간이 지나치게 길어지고, 배관이 너무 가늘면 저온에서 압력손실이 급격히 증가합니다. 반대로 배관과 펌프를 지나치게 크게 선정하면 비용과 그리스 체류량이 불필요하게 증가합니다.
11. 자주 묻는 질문
윤활 포인트가 몇 개 이상이면 이관식을 사용해야 합니까?
절대적인 기준은 없습니다. 포인트 수가 많지 않아도 배관이 매우 길거나 설비가 넓게 분산되어 있으면 이관식이 유리할 수 있습니다. 반대로 포인트가 많아도 여러 개의 순차식 구역으로 나누는 편이 경제적인 경우가 있습니다.
이관식 시스템은 항상 400bar로 운전합니까?
아닙니다. 400bar는 일부 고압 제품군의 최대 허용 또는 최대 발생압력입니다. 실제 설정압력은 펌프, 분배기, 호스와 배관의 허용압력 및 계산된 압력손실 범위 안에서 결정해야 합니다.
분배기 하나가 막혀도 다른 포인트는 계속 윤활됩니까?
병렬 구조이므로 다른 분배기가 계속 작동할 수 있습니다. 하지만 막힌 분배기에 연결된 포인트는 윤활되지 않을 수 있고, 말단 압력스위치만으로 이 상태를 놓칠 가능성이 있습니다. 표시핀과 개별 센서 또는 정기점검이 필요합니다.
말단 압력스위치는 모든 시스템에 반드시 필요합니까?
반드시 동일한 형태로 설치되는 것은 아닙니다. 전기 터미널형에서는 라인 말단 압력스위치를 많이 사용하지만, 펌프 근처의 절환밸브에 압력제어 기능이 통합된 루프형이나 다른 감시 방식을 사용하는 시스템도 있습니다.
이관식 시스템으로 오일도 공급할 수 있습니까?
가능한 제품이 있습니다. 다만 오일과 그리스는 점도와 밀봉 조건이 다르므로 펌프, 분배기와 배관이 해당 윤활제에 적합한지 확인해야 합니다.
이관식 분배기를 한 방향으로만 토출하게 구성할 수 있습니까?
가능한 제품과 구성이 있습니다. 한쪽 토출형 모듈을 사용하거나 내부 계량 구조가 단일 토출용으로 설계된 분배기를 선택할 수 있으며, 단순히 사용하지 않는 한쪽을 막는 것과는 다릅니다. 모델별 토출 구조와 A·B 가압 시 토출 순서를 반드시 확인해야 합니다.
마무리
이관식 윤활 시스템은 두 개의 메인라인을 번갈아 가압하여 넓은 설비의 여러 윤활 포인트에 정량의 그리스 또는 오일을 공급하는 중앙집중윤활 방식입니다. 장거리 배관과 다수 포인트에 강점이 있지만, 두 개의 메인라인과 절환밸브, 말단 압력 감지 및 개별 분배기 점검이 필요하므로 설계와 시운전 경험이 중요합니다.
시스템을 선정할 때는 단순히 ‘포인트가 많으니 이관식’이라고 결정해서는 안 됩니다. 윤활량, 배관 거리, 최저온도, 그리스 특성, 설비 정지 위험과 요구되는 모니터링 수준을 함께 검토해야 합니다.
