물탱크는 가득 차 있는데 솔레노이드 밸브가 열리지 않습니까? 탱크 배수, 자연낙하 급수, 폐회로처럼 밸브 전후의 압력 차이가 거의 없는 설비에서는 밸브가 고장 나지 않았어도 일반 파일럿식 제품이 정상적으로 열리지 않을 수 있습니다.
이럴 때 먼저 확인할 값이 최소 작동 차압입니다. AIGNEP FLUIDITY 06F 무차압 솔레노이드 밸브는 보조 리프트 다이어프램 구조를 사용해 ΔP=0 bar부터 개방 작동할 수 있습니다. 국내에서 ‘차압 제로 솔레노이드 밸브’, ‘저차압형’, ‘파일럿 킥 솔레노이드 밸브’로 찾는 적용 영역에 대응하는 제품입니다.
SJ자동구리스는 AIGNEP 한국 대리점으로서 06F 밸브 본체뿐 아니라 적용 조건에 맞는 코일과 커넥터까지 함께 선정·견적·공급합니다. 아래에서 06F의 작동 원리, 전체 구경, 정확한 주문 품번, 24VDC·220VAC 조합, 씰 선택과 설치 주의사항을 확인하실 수 있습니다.
중요: ‘차압 0 bar에서 작동 가능’과 ‘차압 0 bar에서 정격 유량이 나온다’는 같은 뜻이 아닙니다. AIGNEP 공식 사양상 다이어프램의 완전 개방에는 ΔP>0 bar가 필요합니다. 실제 유량은 입·출구 압력, 배관 손실과 유체 조건을 함께 검토해야 합니다.
AIGNEP 06F 핵심 사양 한눈에 보기
| 밸브 형식 | 2/2 NC, 보조 리프트 다이어프램식 |
|---|---|
| 최소 차압 | 0 bar |
| 연결 구경 | G3/8, G1/2, G3/4, G1 — ISO 228 암나사 |
| 바디 | CW617N 황동 |
| 씰 | NBR, FKM, EPDM |
| 점도 | 최대 25 cSt |
| Kv | 2.73~6.63 m³/h — 구경별 상이 |
| 전원 | 선택 코일에 따라 24VDC, 220VAC 등 구성 |
| 공급 단위 | 밸브 본체·코일·커넥터를 조건에 맞춰 조합 |
| 대표 적용 | 탱크 배수, 중력 급수, 저차압 물 라인, 세척설비, 냉각수 순환 |
사용 유체·온도·입구압·출구압·배관 나사·전원을 알려주시면 적용 가능 여부와 정확한 조합을 확인해 드립니다.
물탱크에서 일반 솔레노이드 밸브가 열리지 않는 이유
많은 서보식·파일럿식 다이어프램 밸브는 입구 쪽 압력이 다이어프램을 들어 올리는 데 도움을 줍니다. 이 구조는 적은 코일 힘으로 큰 오리피스를 제어해 높은 유량을 확보할 수 있지만, 제품이 요구하는 최소 차압보다 실제 차압이 낮아지면 코일이 작동해도 주 밸브가 충분히 열리지 않을 수 있습니다.
여기서 차압(ΔP)은 간단히 입구 압력에서 출구 압력을 뺀 값입니다. 예를 들어 입구와 출구가 같은 압력의 폐회로이거나, 탱크 수두가 낮아 밸브 입구 압력이 거의 없다면 차압 부족 문제가 생길 수 있습니다.
다음 증상이 있으면 최소 차압을 확인하십시오
- 코일에서 작동음은 들리지만 물이 흐르지 않거나 유량이 매우 적음
- 탱크 수위가 높을 때는 열리지만 수위가 낮아지면 열리지 않음
- 시험용 고압 라인에서는 정상인데 실제 저압 배관에서는 동작이 불안정함
- 펌프 정지 직후 또는 폐회로 압력 평형 상태에서 개방되지 않음
- 같은 구경의 밸브로 교체했는데도 기존과 다른 동작을 보임
이때 코일 전압과 배선, 유체 방향, 필터 막힘, 다이어프램 오염도 함께 점검해야 합니다. 단순히 ‘더 큰 밸브’로 바꾸는 것보다 실제 최소 차압에 맞는 작동 방식을 선택하는 것이 먼저입니다.

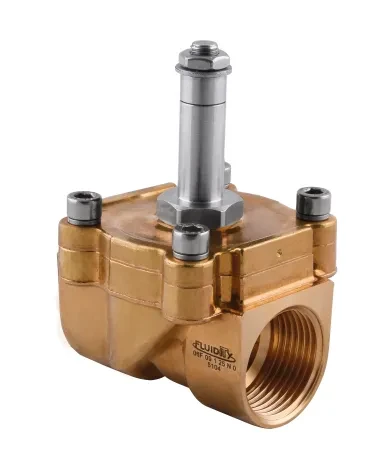

차압 제로 솔레노이드 밸브 AIGNEP 06F의 구조
06F는 직동식의 확실한 초기 개방과 서보식의 큰 유량이라는 장점을 결합한 assisted-lift(보조 리프트) 다이어프램 밸브입니다. 플런저와 다이어프램이 연동되어 차압이 없을 때도 개방을 시작하고, 차압이 형성되면 다이어프램 전체가 열리는 구조입니다.
- 2/2 NC: 전원을 공급하지 않으면 닫히고, 코일에 전원을 인가하면 열립니다.
- ΔP=0 bar 작동: 탱크 배수와 저차압·압력변동 라인에 유리합니다.
- G3/8~G1: 오리피스 14~25 mm, Kv 2.73~6.63 m³/h 범위를 제공합니다.
- 씰 선택: NBR·FKM·EPDM 중 유체와 온도에 맞춰 구성할 수 있습니다.
- 코일 선택: 전압과 출력에 따라 허용 차압 범위가 달라집니다.
AIGNEP 공식 자료는 06F를 물, 오일, 중성 유체, 세척설비, 산업공정, 탱크 배수, 공기와 불활성 가스 등에 사용할 수 있는 시리즈로 소개합니다. 다만 실제 적용은 씰·바디 재질과 유체의 화학적 적합성, 압력·온도 조건을 반드시 함께 확인해야 합니다.
국내 상담이 쉬운 두 가지 대표 조합
06F는 본체 하나만으로 완제품 품번이 끝나는 제품이 아닙니다. 밸브 본체 + 코일 + 커넥터를 사용 조건에 맞게 조합해야 합니다. 아래 두 구성은 국내 산업자동화와 탱크·물 라인에서 상담을 시작하기 쉬운 대표 예시이며, 모든 현장에 동일하게 적용되는 고정 세트는 아닙니다.
| 구분 | 24VDC 산업자동화 조합 | 220VAC 물·온수 라인 조합 |
|---|---|---|
| 밸브 본체 | 06F05114N0 06F 05 1 14 N 0 | 06F05114E0 06F 05 1 14 E 0 |
| 연결·오리피스 | G1/2 · Ø14 mm | G1/2 · Ø14 mm |
| 씰 | NBR | EPDM |
| 코일 | SOL21024C7000 24VDC · 22W | SOL20220AB000 220VAC · 21VA |
| 커넥터 | CON3202400 LED + VDR, 0~24V | CON3225000 LED + VDR, 220V |
| 차압 범위 | 0~9 bar | 0~14 bar |
| Kv | 2.92 m³/h | 2.92 m³/h |
| 주요 검토 대상 | PLC·제어반 기반 일반 자동화, 물·공기·적합 오일 | 탱크 배수, 세척·순환수, EPDM 적합 유체 |
24VDC 22W — 제어반과 설비 자동화에 익숙한 구성
G1/2 NBR 본체에 24VDC 22W 코일을 조합하면 차압 범위는 0~9 bar입니다. PLC 출력 용량, 릴레이 구성, 연속 통전 조건과 주변 온도를 확인해야 하며, 22W 부하를 제어 출력에 직접 연결해도 되는지는 제어반 사양을 기준으로 판단해야 합니다.
220VAC 21VA — 현장 전원과 넓은 차압 범위를 고려한 구성
G1/2 EPDM 본체에 220VAC 21VA 코일을 조합하면 차압 범위는 0~14 bar입니다. EPDM의 내열 범위만 보고 오일이나 연료에 적용해서는 안 되며, 유체 적합성과 실제 압력-온도 조건을 별도로 검토해야 합니다. AC 코일의 21VA를 21W로 바꾸어 표기하지 않는 것도 중요합니다.
주문 전 확인: 같은 G1/2 06F라도 코일 출력에 따라 최대 차압이 달라집니다. 예를 들어 24VDC 14W 조합은 0~1 bar, 24VDC 22W 조합은 0~9 bar입니다. 사용 압력을 확인하지 않고 전압만 맞추면 밸브가 열리지 않을 수 있습니다.

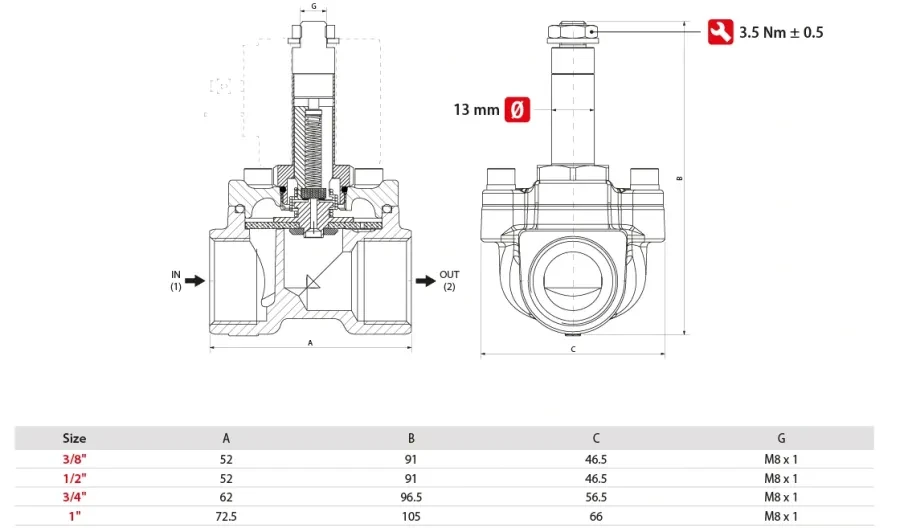

06F 전체 구경·유량·치수
| 연결 구경 | 오리피스 | Kv | A | B | C |
|---|---|---|---|---|---|
| G3/8 | 14 mm | 2.73 m³/h | 52 mm | 91 mm | 46.5 mm |
| G1/2 | 14 mm | 2.92 m³/h | 52 mm | 91 mm | 46.5 mm |
| G3/4 | 18 mm | 4.08 m³/h | 62 mm | 96.5 mm | 56.5 mm |
| G1 | 25 mm | 6.63 m³/h | 72.5 mm | 105 mm | 66 mm |
G1/2 모델의 코일별 차압 범위
| 코일 출력 | 차압 범위 | 코일 크기 |
|---|---|---|
| DC 14W | 0~1 bar | 30 mm |
| DC 22W | 0~9 bar | 36 mm |
| AC 14VA | 0~12 bar | 30 mm |
| AC 21VA | 0~14 bar | 30 mm |
| AC 31VA | 0~16 bar | 36 mm |
공식 자료상 06F 밸브의 최대 허용 압력은 25 bar이지만, 이는 코일로 실제 개폐할 수 있는 최대 작동 차압과는 다른 값입니다. 밸브 선정에는 반드시 구경·코일 조합별 차압 범위를 적용하십시오.
NBR·FKM·EPDM 씰은 어떻게 선택할까?
| 씰 | 공식 온도 범위 | 일반적인 검토 방향 | 주의 |
|---|---|---|---|
| NBR | -10~+90℃ | 물, 공기, 일부 광유계 유체 | 고온수·오존·유체 조성 확인 |
| FKM | -10~+140℃ | 고온 또는 특정 화학 유체 | 스팀·저온·개별 약품 호환성 확인 |
| EPDM | -10~+140℃ | 물·온수와 일부 수계 유체 | 광유·연료·오일에 일반 적용하지 않음 |
위 표는 1차 선정 방향입니다. 최고 온도와 최고 압력을 동시에 보장한다는 의미가 아니며, 실제 유체명·농도·세정제 첨가 여부와 운전 온도를 기준으로 재질 적합성을 확인해야 합니다. 공식 카탈로그는 EPDM 스팀 적용 시 최대 2.5 bar라는 별도 조건을 제시합니다.
산소, 스팀, 의료·멸균, 부식성 유체, 진공, 화학·석유화학 공정은 표준품을 그대로 적용하는 영역으로 보지 않습니다. 요청 사양, 표면처리, 인증과 국내 규정까지 별도로 확인해 주십시오.
AIGNEP 04F와 06F, 어떤 조건에서 선택할까?
두 시리즈 모두 황동 바디의 다이어프램 솔레노이드 밸브이지만, 가장 큰 선택 기준은 현장에서 확보되는 최소 차압입니다.
| 비교 항목 | AIGNEP 04F | AIGNEP 06F |
|---|---|---|
| 작동 방식 | 서보 보조식 | 보조 리프트 다이어프램식 |
| 최소 차압 | 0.15 bar | 0 bar |
| G1/2 Kv | 3.53 m³/h | 2.92 m³/h |
| 추천 조건 | 운전 중 0.15 bar 이상의 차압이 항상 확보되는 일반 라인 | 차압이 0 bar까지 떨어지거나 변동하는 탱크·폐회로·저압 라인 |
| 선정 핵심 | 최소 차압과 높은 유량 | 무차압 개방과 코일별 최대 차압 |
라인 차압이 항상 0.15 bar 이상이고 유량을 우선한다면 04F가 더 간단한 선택일 수 있습니다. 반대로 탱크 수위나 펌프 운전 상태에 따라 차압이 0 bar까지 내려간다면 06F를 먼저 검토하십시오. 구경만으로 제품을 정하지 말고 정상·정지·최저 수위의 압력을 모두 확인하는 것이 안전합니다.
AIGNEP 06F가 관심받을 수 있는 국내 적용 현장
1. 탱크·저수조 자연낙하 배수
수두가 낮거나 수위 변화가 큰 탱크는 일반 파일럿 밸브의 최소 차압을 안정적으로 확보하기 어렵습니다. 06F는 탱크 배수와 중력 급수처럼 시작 차압이 매우 낮은 라인에서 우선 검토할 수 있습니다.
2. 폐회로 냉각수·온수 순환
펌프 정지 시 입·출구 압력이 평형에 가까워지는 폐회로에서는 재기동 전에 밸브를 열어야 하는 조건이 생길 수 있습니다. 유체 온도와 씰 적합성을 확인한 뒤 06F를 검토합니다.
3. 세척기·세차·산업용 세정설비
공급 압력이 변동하거나 탱크에서 직접 공급되는 세척설비에 적용할 수 있습니다. 세정제 종류와 농도, 온도, 이물질, 반복 작동 빈도를 알려주시면 씰과 코일을 함께 검토합니다.
4. 일반 산업자동화의 물·공기 제어
24VDC 제어를 사용하는 장비, 시험설비, 공정 보조 라인에서 저차압 문제가 예상될 때 사용할 수 있습니다. 단, 반도체 초고순도 공정, 음용수, 식품 접촉, 방폭 구역은 표준 06F의 일반 사양만으로 적합하다고 판단하지 않습니다.
설치 전에 반드시 확인할 7가지
- 유체와 씰: 정확한 유체명, 혼합 농도, 첨가제와 세정제를 확인합니다.
- 온도: 정상 온도뿐 아니라 세척·스팀·정지 후 최고 온도를 확인합니다.
- 입·출구 압력: 정상 운전, 펌프 정지, 최저 탱크 수위의 값을 각각 확인합니다.
- 나사 규격: 06F 기본 나사는 ISO 228 G 나사입니다. 국내에서 흔히 부르는 PT·Rc 1/2와 표기·형상·밀봉 방식이 다를 수 있으므로 바로 체결된다고 단정하지 말고 어댑터와 씰링 방식을 확인합니다.
- 전원과 코일: DC/AC, 정격 전압, 주파수, 출력과 연속 통전 조건을 확인합니다.
- 설치 방향: 바디의 유체 흐름 화살표를 지키고, 오염물 축적을 줄이도록 코일을 위쪽에 두는 설치를 우선 검토합니다.
- 배관 보호: 상류 필터를 설치하고 수격, 배관 응력, 결빙, 물 유입과 과전압으로부터 밸브·코일·커넥터를 보호합니다.
설치·분해·유지보수는 전원과 압력을 차단한 상태에서 자격을 갖춘 담당자가 수행해야 합니다. 코일을 밸브에 장착하지 않은 채 통전하지 말고, 너트 체결 토크와 커넥터 방수 조건은 AIGNEP 설치 지침을 따르십시오.
견적 요청 시 알려주실 정보
아래 항목을 복사해 보내주시거나 기존 밸브 명판과 배관 연결부 사진을 함께 보내주시면 선정 시간을 줄일 수 있습니다.
사용 유체: 유체 온도(정상/최고): 입구 압력(정상/최저/최고): 출구 압력: 배관 구경 및 나사 규격: 필요 전원(DC/AC, 전압, 주파수): 현재 사용 모델 또는 증상: 필요 수량 / 희망 납기:
0 bar 작동 가능과 0 bar 완전 유량은 다릅니다. SJ자동구리스는 실제 압력 조건까지 확인해 불필요한 과대선정과 현장 재교체 가능성을 줄이는 방향으로 제품을 제안합니다.
AIGNEP 06F 영문 카탈로그 다운로드
06F 밸브 사양, 주문 코드, 차압표, 치수 도면과 적용 가능한 코일·커넥터 참조 정보를 담은 AIGNEP 공식 영문 기술자료 34쪽입니다. 설계·구매·유지보수 담당자께서는 아래 PDF를 내려받아 검토하실 수 있습니다.
자주 묻는 질문
차압 제로 솔레노이드 밸브란 무엇인가요?
무차압 솔레노이드 밸브라고도 하며, 밸브 입구와 출구 사이에 최소 차압이 없어도 개방을 시작할 수 있는 밸브를 뜻합니다. AIGNEP 06F는 보조 리프트 다이어프램 구조로 ΔP=0 bar에서 작동할 수 있습니다.
AIGNEP 06F는 정말 차압 0 bar에서 작동하나요?
네. AIGNEP 공식 자료는 ΔP=0 bar에서도 개방이 보장된다고 명시합니다. 다만 완전한 다이어프램 개방에는 ΔP>0 bar가 필요하므로, 0 bar에서 정격 Kv 유량이 보장된다는 의미는 아닙니다.
자연낙하 물탱크와 탱크 배수에 사용할 수 있나요?
대표적인 검토 대상입니다. 다만 탱크 높이, 최저 수위, 배관 길이와 구경, 필요한 배수 시간, 유체 온도를 확인해 구경과 코일을 선정해야 합니다.
06F와 일반 파일럿식 04F의 차이는 무엇인가요?
04F는 최소 차압 0.15 bar가 필요한 서보 보조식이고, 06F는 차압 0 bar부터 작동하는 보조 리프트식입니다. 항상 차압이 확보되고 유량을 우선하면 04F, 차압이 0까지 낮아질 수 있으면 06F를 먼저 검토합니다.
G1/2와 국내 PT·Rc 1/2 배관은 그대로 연결되나요?
그대로 호환된다고 단정하면 안 됩니다. 06F 기본 사양은 ISO 228 G 암나사이며, PT·Rc는 나사 형상과 밀봉 방식이 다를 수 있습니다. 상대 나사를 확인한 뒤 적절한 어댑터와 씰링 방법을 선택하십시오.
DC24V용 정확한 코일과 커넥터 품번은 무엇인가요?
G1/2 NBR 대표 조합은 밸브 06F05114N0, 24VDC 22W 코일 SOL21024C7000, LED+VDR 커넥터 CON3202400입니다. 이 조합의 공식 차압 범위는 0~9 bar입니다.
24VDC 코일이면 모두 같은 최대 압력에서 작동하나요?
아닙니다. G1/2 기준 14W DC 코일은 0~1 bar, 22W DC 코일은 0~9 bar입니다. 전압뿐 아니라 코일 출력과 밸브 구경을 함께 확인해야 합니다.
밸브 본체만 주문하면 바로 사용할 수 있나요?
아닙니다. 일반적으로 밸브 본체, 호환 코일, 전기 커넥터를 함께 구성해야 합니다. 방수·표시·서지 보호 요구에 따라 커넥터 옵션도 확인합니다.
물·오일·공기에 같은 씰을 사용해도 되나요?
유체에 따라 적합한 씰이 다릅니다. NBR·FKM·EPDM의 일반 특성만으로 확정하지 말고 실제 유체명, 첨가제, 농도와 온도를 알려주셔야 합니다. 특히 EPDM을 광유·연료에 일반 적용해서는 안 됩니다.
음용수나 방폭 구역에 바로 사용할 수 있나요?
표준 06F라는 이유만으로 국내 음용수·식품·방폭 적합을 보장하지 않습니다. 해당 용도의 국내 인증, 승인, 재질, 코일과 설치 조건을 별도로 검토해야 합니다.
AIGNEP 06F 국내 선정·견적 문의
차압 부족으로 밸브가 열리지 않거나 기존 제품의 대체 모델을 찾고 계신가요? 유체, 온도, 입·출구 압력, 배관 나사, 전원, 수량을 보내주시면 06F 본체·코일·커넥터의 정확한 조합과 공급 가능 일정을 검토해 드립니다. 기존 밸브의 명판과 배관 연결부 사진을 함께 보내주시면 더 빠르게 확인할 수 있습니다.
