이번 레미콘 믹서기 구리스펌프 설치는 인천 소재 레미콘 공장의 믹서기 2곳에 독일 BEKA FKGM 전동식 펌프를 적용한 사례입니다.
셀 안쪽 4포인트는 자동윤활로 구성하고, 나머지 10포인트는 니플블록으로 모아 수동 급유가 편리하도록 개선했습니다.
이번 설치의 핵심은 자동화가 반드시 필요한 부분과 작업자가 정기적으로 관리할 수 있는 부분을 구분해, 설비 보호와 유지보수 효율을 함께 확보한 것입니다.
이번 설치의 핵심 구성
이번 현장 믹서기의 윤활 포인트는 다음과 같이 구성했습니다.
| 구분 | 포인트 수 | 적용 방식 | 주요 목적 |
|---|---|---|---|
| 셀 안쪽 | 4곳 | BEKA FKGM 구리스펌프 자동 공급 | 셀 박스 및 씰 주변 보호 |
| 셀 바깥쪽 | 4곳 | 니플블록 수동 주입 | 주입 위치 집중 및 작업 편의 개선 |
| 베어링 | 4곳 | 니플블록 수동 주입 | 정기 점검과 주입 동선 단축 |
| 게이트 | 2곳 | 니플블록 수동 주입 | 분산된 주입점 정리 |
셀 안쪽 4포인트에는 정해진 주기에 따라 구리스가 자동으로 공급되도록 했으며, 나머지 10포인트는 작업자가 한 위치에서 빠르게 주입할 수 있도록 구리스 니플블록으로 정리했습니다.
이와 같은 구성은 모든 포인트를 무조건 자동화하는 방식보다 초기 투자비와 유지보수 효율을 함께 고려할 수 있다는 장점이 있습니다.
셀 안쪽 4포인트에 자동윤활이 필요한 이유
레미콘 믹서기는 시멘트, 골재, 물, 혼화재가 지속적으로 투입되고 혼합되는 설비입니다. 운전 과정에서 발생하는 분진과 수분, 진동, 반복 하중은 믹서기 샤프트 씰과 셀 박스 주변 부품에 지속적인 부담을 줍니다.
특히 셀 안쪽 윤활 포인트는 작업자가 직접 접근해 자주 주입하기 어렵고, 구리스 공급이 부족하면 씰 주변의 마모와 이물질 침투 위험이 커질 수 있습니다.
이번 현장에서는 셀 안쪽 4포인트에 구리스가 일정한 주기로 공급되도록 자동윤활 시스템을 적용했습니다. 씰 주변에 구리스가 적절하게 유지되면 마찰을 줄일 뿐 아니라, 시멘트 분진과 수분의 침투를 줄이는 구리스 장벽 형성에도 도움이 됩니다.
따라서 이번 설치에서는 설비 보호 중요도가 높은 셀 안쪽 4포인트를 우선 자동화했습니다.

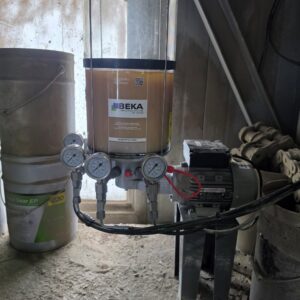

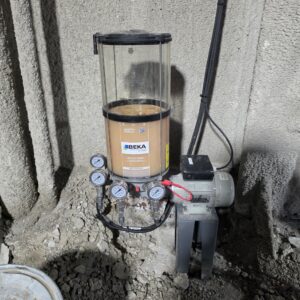

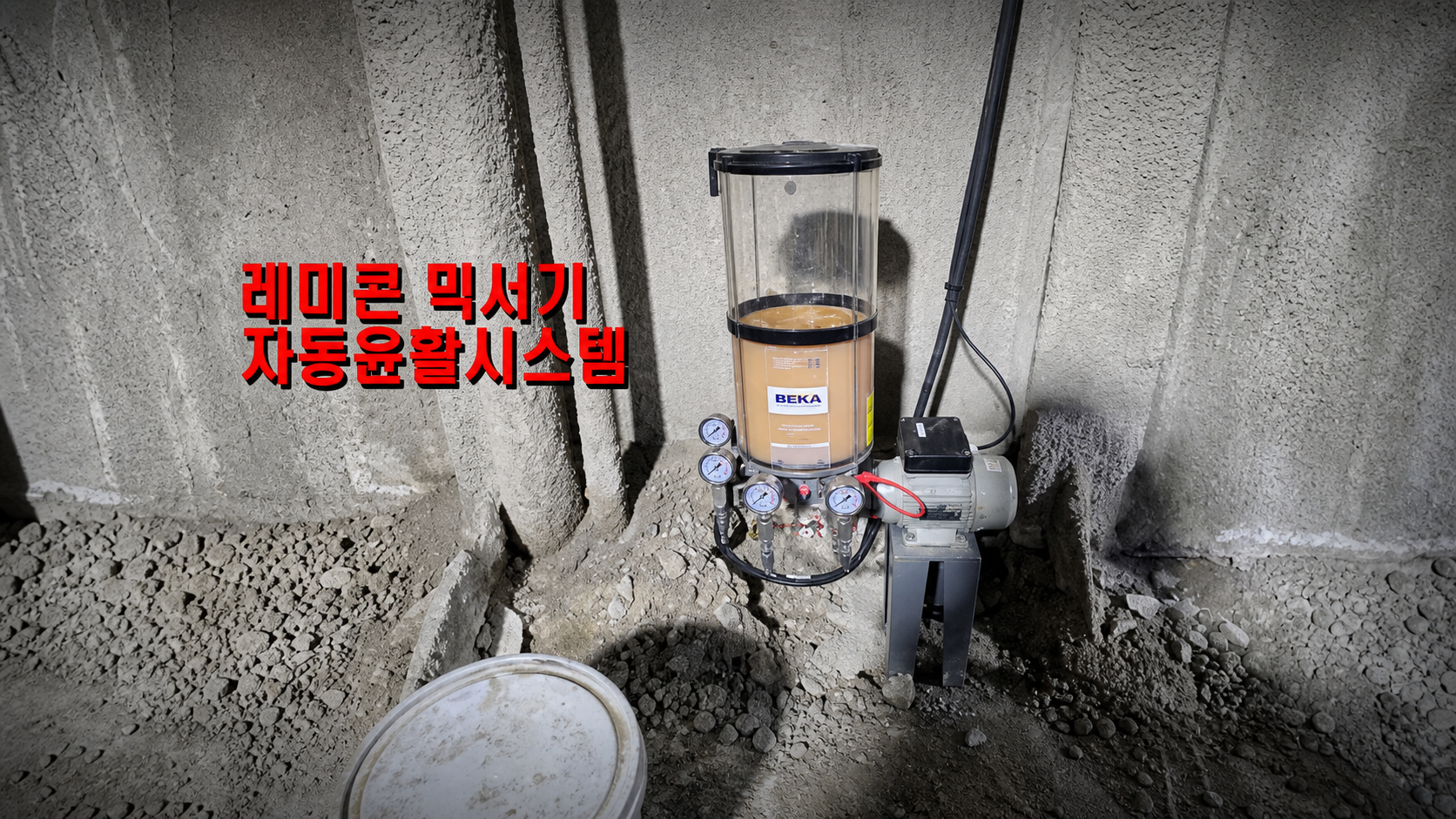

적용 제품: 독일 BEKA FKGM 전동식 구리스펌프
이번 레미콘 믹서기 구리스펌프 설치에는 독일 Groeneveld–BEKA의 FKGM 전동식 펌프를 적용했습니다.
FKGM은 산업설비의 여러 윤활 포인트에 구리스를 공급하기 위한 전동식 펌프로, 레미콘 믹서기처럼 분진과 진동이 발생하고 안정적인 구리스 공급이 필요한 설비에 적용할 수 있습니다.
현장 적용 내용
- 적용 설비: 레미콘 공장 믹서기 2곳
- 적용 제품: BEKA FKGM 전동식 구리스펌프
- 자동윤활 포인트: 셀 안쪽 4곳
- 집중 수동주입 포인트: 셀 바깥쪽·베어링·게이트 총 10곳
- 주요 목적: 셀 박스 보호, 윤활 누락 감소, 유지보수 동선 개선
펌프의 전원과 토출 사양은 현장의 전원 조건, 윤활 포인트 수, 배관 길이 및 필요한 구리스 공급량을 확인한 후 결정해야 합니다.
현장 조건에 따라 3상 전원 또는 230V 단상 사양 적용 여부를 검토할 수 있으므로, 설치 전 전원 조건 확인이 필요합니다.

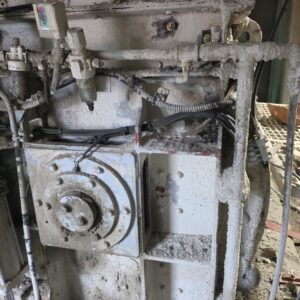

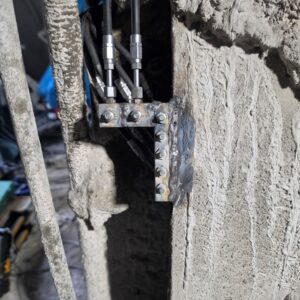

나머지 10포인트는 구리스 니플블록으로 집중화

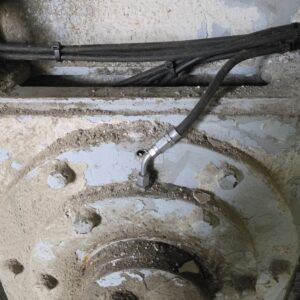

셀 바깥쪽 4곳, 베어링 4곳, 게이트 2곳은 자동펌프에 연결하지 않고 구리스 니플블록으로 한곳에 모았습니다.
기존에는 작업자가 믹서기 주변을 이동하며 각 위치의 구리스 니플에 직접 주입해야 하는 경우가 많습니다. 윤활 포인트가 여러 곳에 흩어져 있으면 작업 시간이 길어지고, 일부 포인트를 빠뜨릴 가능성도 있습니다.
구리스 니플블록을 설치하면 분산된 주입점을 한 위치로 집중할 수 있어 다음과 같은 장점이 있습니다.
- 작업자가 한곳에서 여러 포인트에 구리스 주입 가능
- 믹서기 주변 이동과 작업 동선 감소
- 접근하기 어려운 주입점의 관리 편의 개선
- 정기 점검 시 윤활 포인트 누락 가능성 감소
- 각 배관과 주입 위치를 체계적으로 관리 가능
이번 현장은 핵심 4포인트는 자동윤활로 보호하고, 나머지 10포인트는 작업자가 편리하게 관리하도록 구성한 하이브리드 윤활 시스템입니다.
레미콘 믹서기 자동윤활 설치 전 확인사항
레미콘 믹서기 구리스펌프를 설치할 때는 전체 윤활 포인트와 기존 배관 상태, 전원 조건을 먼저 확인해야 합니다.
설치 전에는 다음 항목을 점검하는 것이 중요합니다.
- 믹서기 전체 윤활 포인트 수
- 자동윤활이 필요한 핵심 포인트
- 수동 주입으로 관리할 포인트
- 기존 구리스 배관의 막힘과 손상 여부
- 배관 연결부와 피팅의 누유 여부
- 구리스 라인의 길이와 굴곡 상태
- 펌프 사용 전원과 제어 조건
- 펌프 고정 위치와 정비 접근성
- 설치 후 각 윤활 라인의 실제 토출 여부
특히 기존 배관을 그대로 사용하는 경우에는 라인 내부의 굳은 구리스나 이물질로 인해 토출이 원활하지 않을 수 있습니다. 따라서 설치 후에는 각 포인트에서 구리스가 정상적으로 공급되는지 반드시 확인해야 합니다.
설치 후 기대할 수 있는 효과
현장 조건에 맞는 레미콘 믹서기 구리스펌프 구성은 윤활 누락을 줄이고 정비 작업의 편의성을 높이는 데 도움이 됩니다.
- 셀 안쪽 핵심 4포인트에 안정적인 구리스 공급
- 셀 박스와 샤프트 씰 주변의 윤활 상태 개선
- 시멘트 분진과 수분 침투 위험 감소
- 작업자의 구리스 주입 누락 가능성 감소
- 나머지 10포인트의 수동 주입 편의 개선
- 믹서기 주변 정비 동선과 작업 시간 단축
- 노후 구리스펌프 및 복잡한 배관의 유지보수성 개선
자동윤활 시스템의 목적은 단순히 사람 대신 구리스를 주입하는 데 그치지 않습니다. 필요한 위치에 필요한 양의 구리스를 안정적으로 공급해 설비를 보호하고, 작업자가 더 쉽고 안전하게 유지보수할 수 있도록 만드는 것이 핵심입니다.
이런 레미콘 공장에 추천합니다
다음과 같은 문제가 있다면 믹서기 구리스펌프 설치 또는 교체를 검토할 필요가 있습니다.
- 셀 안쪽 구리스 공급이 불안정한 현장
- 기존 구리스펌프의 고장이나 토출 불량이 반복되는 현장
- 윤활 포인트가 여러 위치에 흩어져 있는 현장
- 작업자가 구리스 주입점을 찾는 데 시간이 많이 걸리는 현장
- 접근이 어려워 일부 포인트의 윤활이 누락되는 현장
- 레미콘 믹서기의 유지보수 시간을 줄이고 싶은 현장
- 기존 수동 윤활 방식의 관리 효율을 높이고 싶은 현장
레미콘 믹서기 자동윤활은 현장 맞춤 설계가 중요합니다
같은 레미콘 믹서기라도 제조사, 설비 구조, 윤활 포인트 수, 배관 길이, 전원 조건과 작업 동선은 모두 다릅니다.
따라서 구리스펌프는 제품 사양만 보고 선정하기보다 현장의 실제 조건을 확인한 후 구성해야 합니다. 모든 포인트를 자동화할 것인지, 핵심 포인트만 자동화하고 나머지는 니플블록으로 집중화할 것인지도 현장별로 다르게 판단해야 합니다.
SJ 자동구리스는 펌프 선정부터 윤활 포인트 확인, 구리스 라인 구성, 니플블록 제작, 설치 및 최종 토출 점검까지 현장 조건에 맞는 자동윤활 시스템을 제안합니다.
자주 묻는 질문
Q. 레미콘 믹서기의 모든 윤활 포인트를 자동화해야 하나요?
반드시 모든 포인트를 자동화해야 하는 것은 아닙니다. 이번 현장처럼 설비 보호에 중요한 셀 안쪽 포인트는 자동윤활로 구성하고, 작업자가 접근할 수 있는 나머지 포인트는 니플블록으로 모아 수동 주입하는 방식도 가능합니다.
Q. 셀 안쪽 포인트가 중요한 이유는 무엇인가요?
셀 안쪽은 시멘트 분진과 수분, 혼합물의 영향을 많이 받는 위치입니다. 구리스가 일정하게 공급되면 씰 주변의 마찰과 마모를 줄이고, 이물질 침투 위험을 낮추는 데 도움이 됩니다.
Q. BEKA FKGM 펌프는 어떤 전원을 사용하나요?
펌프의 전원 사양은 적용 모델과 현장 조건에 따라 달라집니다. 실제 설치 전에는 현장의 3상 또는 단상 전원 조건과 제어 방식을 확인한 후 적합한 사양을 선정해야 합니다.
Q. 구리스 니플블록을 설치하면 어떤 점이 좋아지나요?
흩어져 있는 여러 구리스 주입점을 한 위치에 모을 수 있어 작업자가 더 쉽고 빠르게 주입할 수 있습니다. 정기 점검 시 윤활 포인트 누락을 줄이고 작업 동선을 단축하는 데도 효과적입니다.
Q. 구리스펌프와 그리스펌프는 다른 제품인가요?
현장에서는 구리스펌프, 그리스펌프, 그리이스펌프라는 표현이 혼용되지만 일반적으로 같은 종류의 윤활펌프를 의미합니다.
