MEMOLUB VISIO PRO
MEMOLUB VISIO PRO
재사용 가능
단일 및 다중 지점 윤활 시스템 모두 재사용 가능시각적 알림 기능
시스템 상태에 대한 시각적 피드백 제공24V 전원 작동
안정적인 전원 공급을 통한 작동높은 토출 압력
최대 25 bar의 압력으로 윤활 공급다중 지점 윤활
분배기를 이용해 최대 12개의 윤활 지점에 공급 가능원격 설치 가능
최대 8m까지 원격 설치 가능다양한 주입 시간 설정
62개의 주입 시간 설정 옵션 및 PLC 구동 설정 가능
효율적인 시스템과 시각적기능
강력한 토출 압력
25 bar의 압력으로 극한 온도에서도 저점도와 고점도 윤활제를 효과적으로 주입합니다.특허 출원된 전기 기계 기술
배압의 부정적인 영향을 방지하여 안정적인 작동을 보장합니다.시각적 피드백 제공
통합된 LED 라이트를 통해 필요한 시각적 알림을 제공합니다.24V 외부 전원 공급
안정적인 24V 전원으로 지속적인 운영이 가능하며, 다양한 산업 환경에서 신뢰성 있는 윤활 관리가 가능합니다.
PRODUCT DETAILS
DOWNLOADS
MEMOLUB VISIO PRO 제품에 대한 자세한 정보를 확인하고
다운로드하려면 아래 링크를 클릭해 주세요.
기술 사양
| MEMOLUB® VISIO EP | |
|---|---|
| 전원 공급원 | 외부 전원 공급 장치 / 배터리 |
| 전압 | 24V DC/AC , 4.5V DC (3개의 1.5V DC AA 배터리) |
| 단락 보호 | 있음 |
| 스트로크 지속 시간 | 8초 |
| 최소 스트로크 간격 | 15분 |
제품 구성

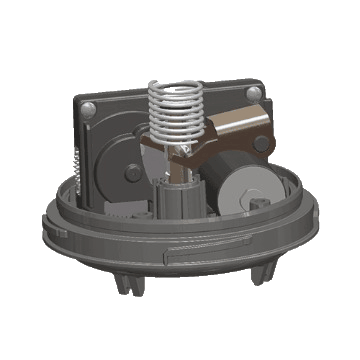

메모루브 VISIO 펌프
메모루브 하우징
메모루브 VISIO 베이스

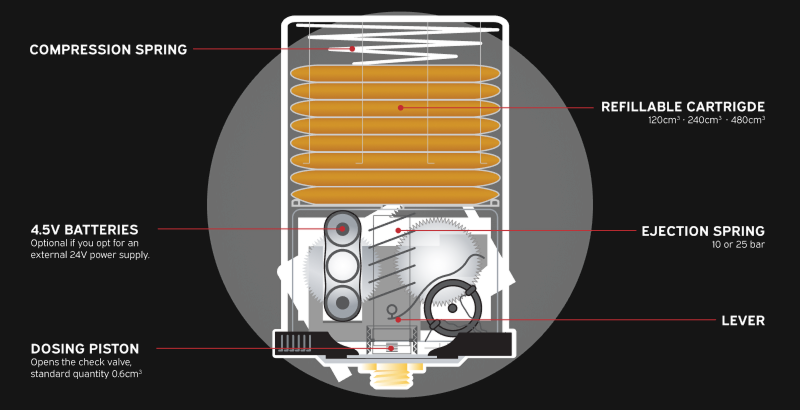

주입 원리

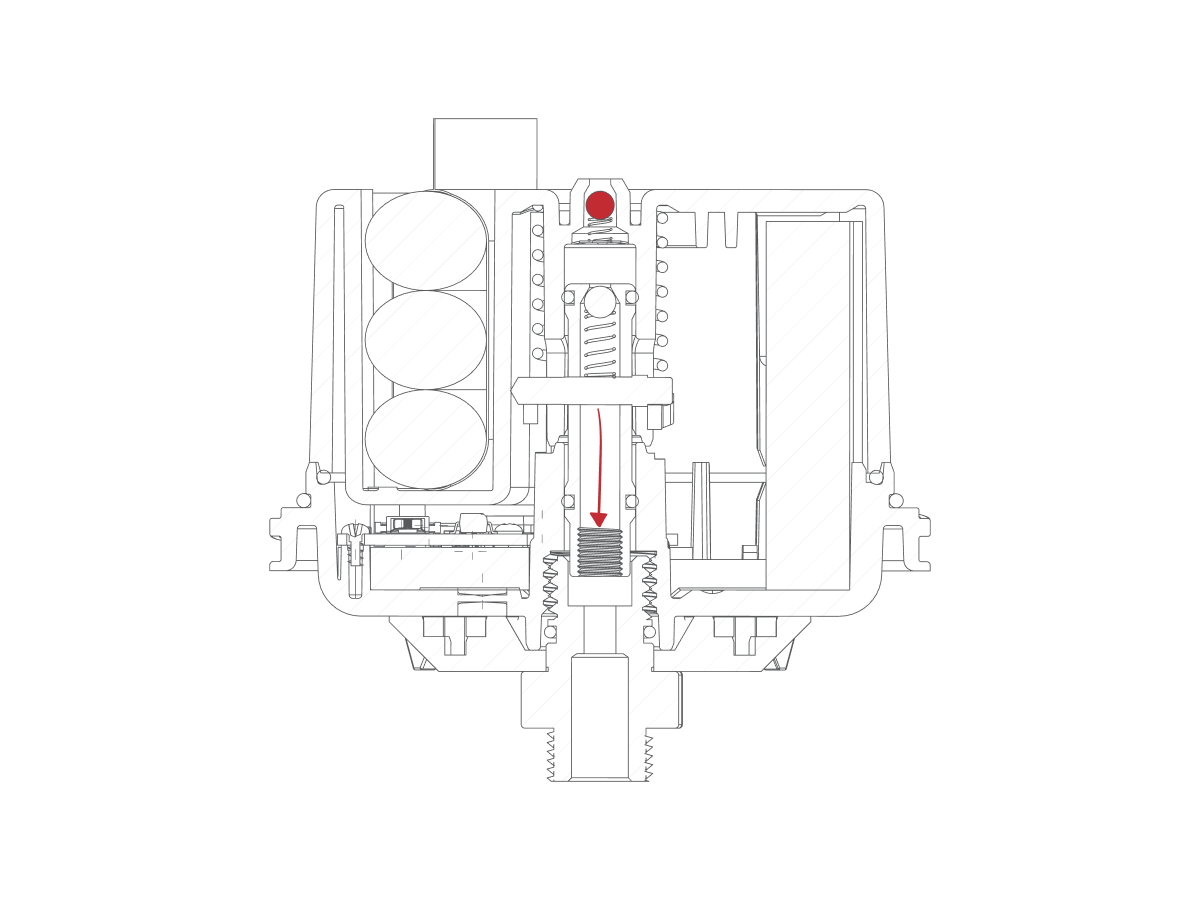

이동 스트로크
이 스트로크동안 피스톤이 상승합니다.
투입 챔버 내부의 높은 압력으로 인해 흡입 밸브가 닫히고 동시에 피스톤 밸브가 열립니다.
이로 인해 투입 챔버의 내용물이 토출관으로 이동됩니다.

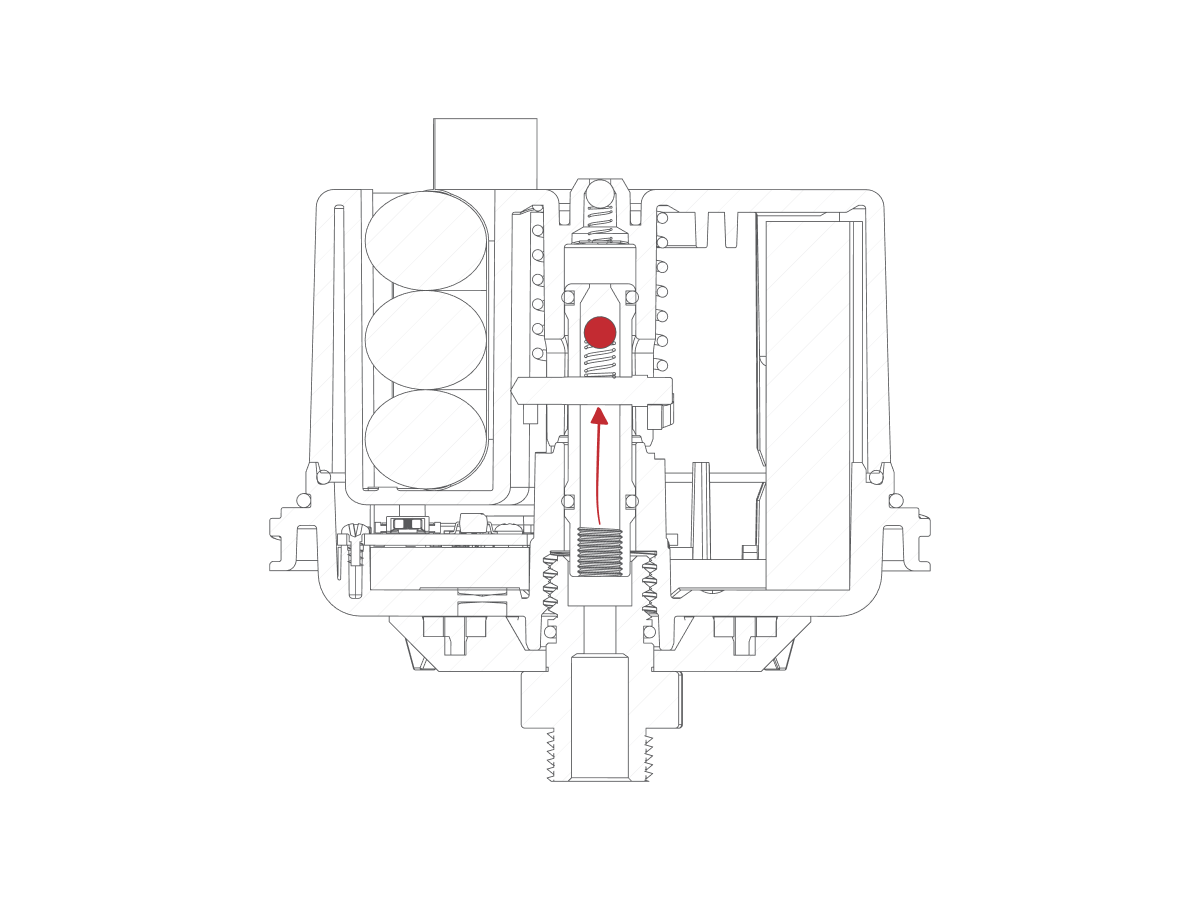

흡입/토출 스토로크
피스톤이 하강하면 투입 챔버 내부의 압력이 감소합니다.
압력 감소로 인해 흡입 밸브가 열리고 피스톤 밸브는 닫힙니다.
이로 인해 윤활유가 챔버로 흡입되어 피스톤 스트로크에 의해
결정된 부피를 차지하게 됩니다.
동시에 이동한 유체가 토출관으로 배출됩니다.
주의사항
하우징을 열 때 주의하십시오
내부에 장착된 스프링이 튀어나올 수 있습니다.
수동 점검 중에는 MEMOLUB®을 아래로 눌러 유지하십시오.
소음 수준 Leq <70 dB.
MEMOLUB®은 윤활 장비에만 사용하십시오.
제조업체에서 권장하는 윤활 카트리지와 배터리만 사용하십시오.
BENEFIT OF PRODUCT
• 적응형 디스펜싱 기술
유동 저항이 발생할 때
공급 라인에서 유동 저항이 생기면, 펌프의 피스톤이 스스로 하강 속도를 조절하여 토출 흐름을 안정적으로 유지합니다.
효율적 윤활 공급
다양한 배관 구성에서도 토출 시간이 길어져도 최적의 윤활제 공급이 가능합니다.
경쟁 제품과 비교
경쟁사 제품은 강력한 모터로 압력을 높이는 방식이지만, 메모루브는 효율적인 속도 조절로 안정적인 배출과 성능을 보장합니다.
• 겨울철에도 안정적인 성능
추운 환경에서도 작동
낮은 온도에서 윤활제가 굳어 점도가 높아지더라도 메모루브 펌프는 이를 극복하여 중단 없이 윤활제를 공급합니다.
안정성 유지
일반 제품이 추운 날씨에서 고장날 가능성이 크지만, 메모루브는 환경 변화에도 꾸준한 윤활 작동을 제공합니다.
• 예측 가능한 성능과 쉬운 유지보수
효율적 에너지 사용
메모루브의 모터는 피스톤을 “하단에서 상단”으로 압축하는 작업에 집중하여 필요한 에너지만 소비합니다.
부품 마모 감소
시스템이 안정적으로 작동해 불필요한 에너지 낭비와 부품 과부하를 방지합니다.
유지보수 계획 지원
에너지 소비와 기계적 마모를 예측 가능하게 해, 유지보수를 체계적으로 계획할 수 있습니다. 이로 인해 신뢰성 높은 장기 사용이 가능합니다.
설정
및 피드백
설정
및 피드백
주기 설정
| 휠 위치 | 재급유 주기 | 일 최대 토출량* | 카트리지 교체주기 (120CC) | 카트리지 교체주기 (240CC) | 카트리지 교체주기 (480CC) |
|---|---|---|---|---|---|
| 0** | 외부 (PLC 사용) | ||||
| 1 | 48시간 | 0.3cc/일 | 12개월 | 24개월*** | 48개월*** |
| 2 | 24시간 | 0.6cc/일 | 6개월 | 12개월 | 24개월*** |
| 3 | 16시간 | 0.9cc/일 | 4개월 | 8개월 | 16개월*** |
| 4 | 12시간 | 1.2cc/일 | 3개월 | 6개월 | 12개월 |
| 5 | 8시간 | 1.8cc/일 | 2개월 | 4개월 | 8개월 |
| 6 | 6시간 | 2.4cc/일 | 1.5개월 | 3개월 | 6개월 |
| 7 | 4시간 | 3.6cc/일 | 1개월 | 2개월 | 4개월 |
| 8 | 2시간 | 7.2cc/일 | 0.5개월 | 1개월 | 2개월 |
| 9 | 1시간 | 14.4cc/일 | 0.25개월 | 0.5개월 | 1개월 |
* 장기간 카트리지 수명(16개월 및 24개월)을 선택할 때는 윤활제의 유통기한을 고려해주시기 바랍니다.
* 스트로크 와셔가 없는 일일 최대 생산량
주입량 설정 (VOLUME SETTINGS [CC/일]
| 스트로크 와셔 개수 | 휠 위치 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| - | 외부 (PLC 사용) | 0.3 cm³ | 0.6 cm³ | 0.9 cm³ | 1.2 cm³ | 1.8 cm³ | 2.4 cm³ | 3.6 cm³ | 7.2 cm³ | 14.4 cm³ |
 | 0.28 cm³ | 0.56 cm³ | 0.84 cm³ | 1.12 cm³ | 1.7 cm³ | 2.2 cm³ | 3.4 cm³ | 6.7 cm³ | 13.5 cm³ | |
 | 0.26 cm³ | 0.52 cm³ | 0.79 cm³ | 1.04 cm³ | 1.62 cm³ | 2.1 cm³ | 3.15 cm³ | 6.3 cm³ | 12.6 cm³ | |
 | 0.24 cm³ | 0.49 cm³ | 0.73 cm³ | 0.98 cm³ | 1.46 cm³ | 1.95 cm³ | 2.92 cm³ | 5.85 cm³ | 11.7 cm³ | |
 | 0.22 cm³ | 0.45 cm³ | 0.67 cm³ | 0.9 cm³ | 1.35 cm³ | 1.8 cm³ | 2.7 cm³ | 5.4 cm³ | 10.8 cm³ | |
 | 0.2 cm³ | 0.41 cm³ | 0.62 cm³ | 0.82 cm³ | 1.23 cm³ | 1.65 cm³ | 2.47 cm³ | 4.95 cm³ | 9.9 cm³ | |
 | 0.18 cm³ | 0.37 cm³ | 0.55 cm³ | 0.74 cm³ | 1.1 cm³ | 1.5 cm³ | 2.2 cm³ | 4.5 cm³ | 9 cm³ | |
 | 0.17 cm³ | 0.34 cm³ | 0.5 cm³ | 0.68 cm³ | 1 cm³ | 1.35 cm³ | 2.02 cm³ | 4.05 cm³ | 8.1 cm³ | |
스트로크 와셔를 사용하여 펌핑 주기당 배출되는 윤활유의 양을 조정할 수 있습니다.
* 서클립은 항상 와셔 위에 추가해야 합니다.

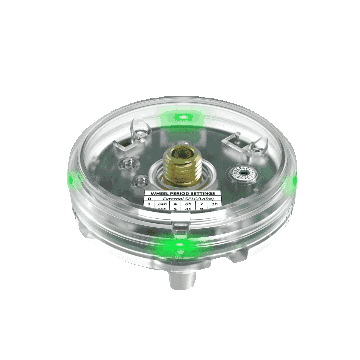

시각적 피드백 (VISUAL FEEDBACK)
| 색상 | 현상 |
|---|---|
 | 테스트 실행이 버튼을 통해 활성화되었습니다. / 펌핑 사이클이 정상적으로 작동했습니다. |
 | 배터리 부족 또는 윤활제 카트리지가 비어 있습니다. |
 | 기어박스/모터가 손상되었거나 고장 났습니다. / 배관이 막혀 있을 수 있습니다. |
원격 설치 거리 (REMOTE INSTALLATION DISTANCES)
| 설치 유형 | 최대 길이 |
|---|---|
| 단일 포인트 설치 | 8m |
| 2개의 아웃렛을 가진 다중 포인트 설치 | 6m |
| 4개의 아웃렛을 가진 다중 포인트 설치 | 6m |
설치
가이드(INSTALLATION GUIDELINES)
설치
가이드(INSTALLATION GUIDELINES)
직접 설치

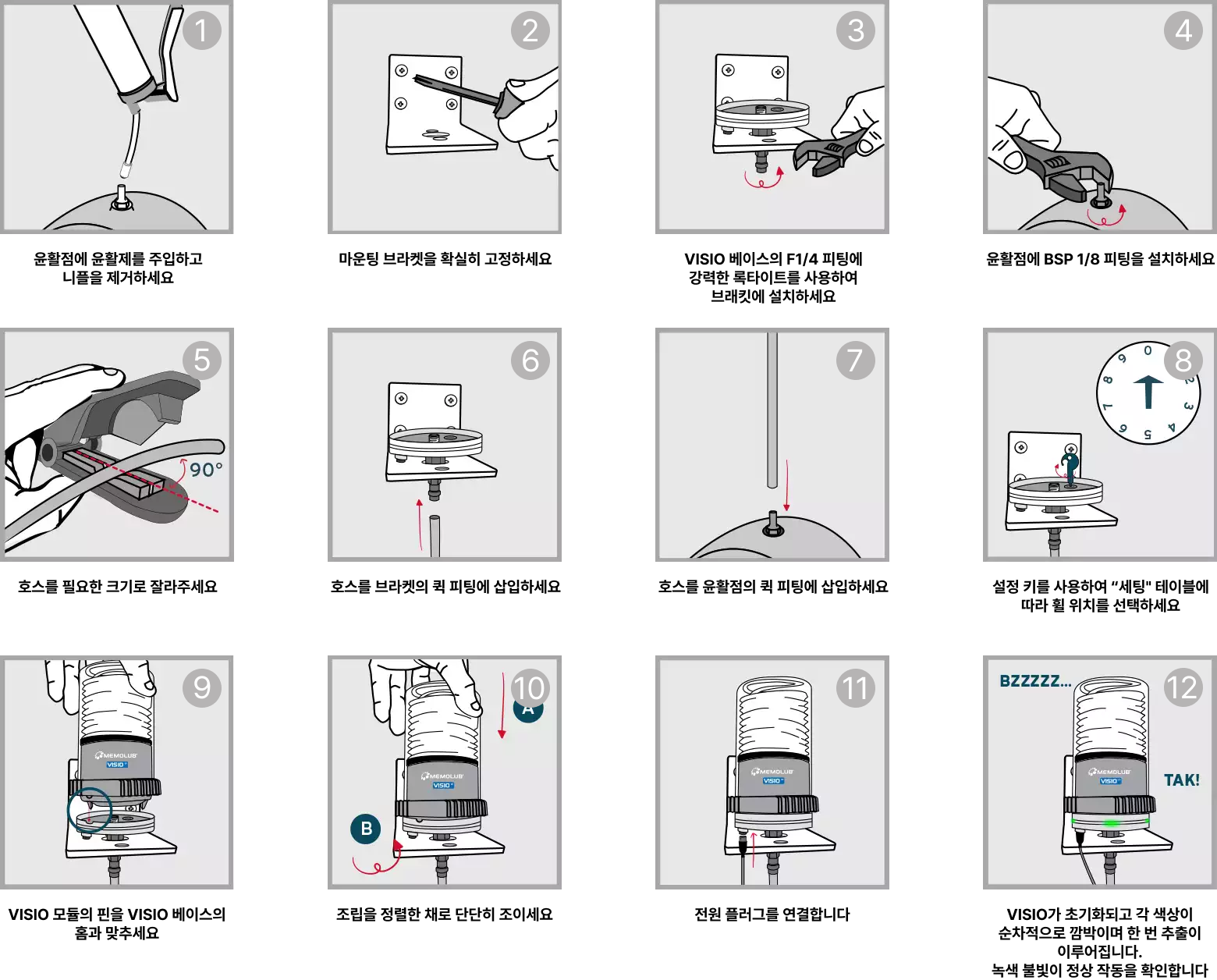

전용 브라켓 및 튜브를 이용한 설치

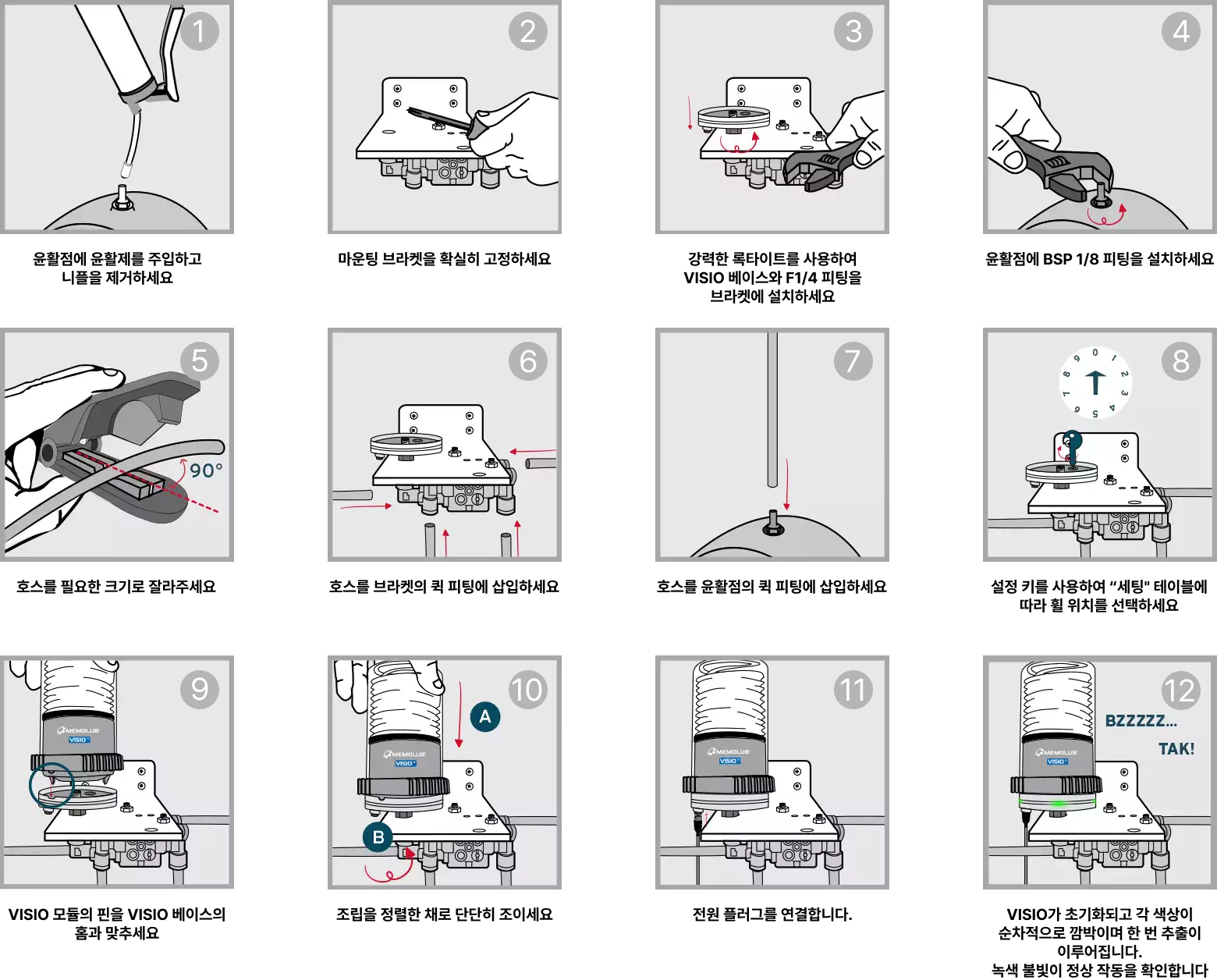

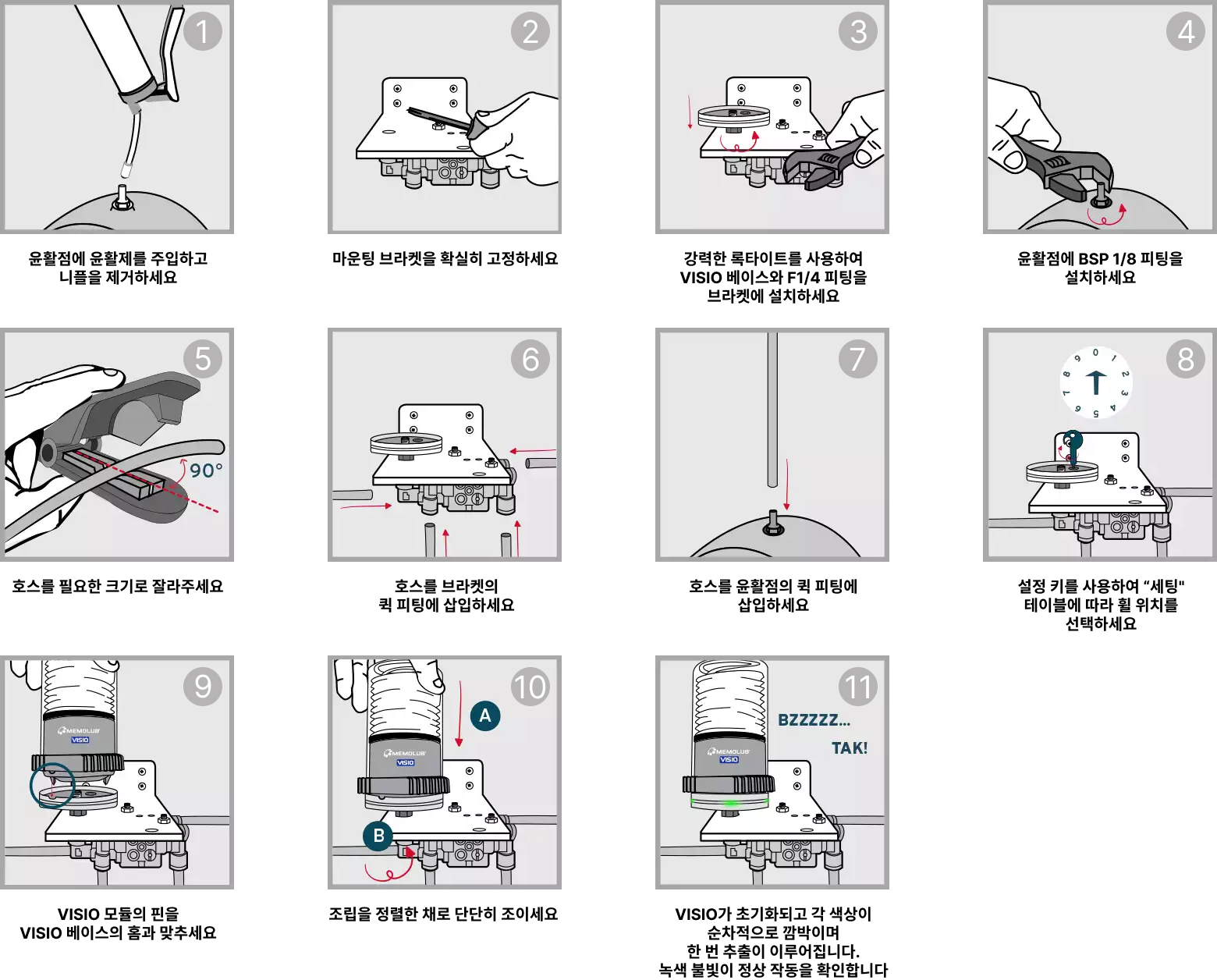

여러 포인트에 설치
자주 묻는
질문(FAQ)
자주 묻는
질문(FAQ)
모듈을 베이스에 조인트한 후에 아무런 반응이 없습니다.
모듈의 핀이 베이스의 홈과 제대로 맞지 않을 수 있습니다
모듈을 베이스에서 풀어내고, 올바르게 정렬한 후 다시 조여보세요.VISIO 모듈이 VISIO 베이스에 단단하게 결합되지 않았을 수 있습니다
시계방향으로 돌려서 막을 때까지 단단히 조여보세요.모듈 안에 배터리가 없을 수 있습니다
문제를 해결하기 위해 3개의 1.5V AA배터리를 삽입해주세요.베이스와 모듈 사이의 접점이 무언가에 방해를 받고 있을 수 있습니다
모듈을 베이스에서 풀어내고, 베이스와 모듈의 접점에서 먼지나 장애물을 제거한 후 다시 단단히 조여보세요.
초기화가 성공적으로 완료된 후에도 터치패드가 작동하지 않습니다.
- 메모루브 VISIO가 불안정한 환경에서 초기화되었을 가능성이 있습니다
시스템을 재설정하기 위해 베이스를 모듈에서 풀어내고 다시 조여주세요.
한 번의 배출이 이루어지고 녹색 불빛이 확인되면 초기화가 완료된 것을 나타냅니다.
빨간 불빛이 주기적으로 깜빡입니다.
시스템 내에서 너무 높은 백압이 발생했을 가능성이 있습니다
다운스트림 파이핑을 검사하여 어떠한 막힘 또는 교착이 있는지 확인하세요.
터치패드를 활성화하고 시스템이 정상적으로 작동하는지 확인하기 위해 최소 2회 배출이 발생하는지 확인하세요.베이스와 모듈 접점 사이에 무언가가 방해를 주고 있을 수 있습니다
모듈을 베이스에서 풀어내고, 베이스와 모듈의 접점에서 먼지나 장애물을 제거한 후 다시 단단히 조여보세요.모터가 고장 난 것일 수 있습니다
모듈을 교체해야 할 필요가 있습니다.
노란색 불빛이 주기적으로 깜빡입니다.
베이스와 모듈 접점 사이에 무언가가 방해를 주고 있을 가능성이 있습니다
모듈을 베이스에서 풀어내고, 베이스와 모듈의 접점에서 먼지나 장애물을 제거한 후 다시 단단히 조여보세요.배터리가 방전되었을 수 있습니다
배터리 팩을 교체해야 합니다.
파란색 불빛이 주기적으로 깜빡입니다.
구리스 카트리지가 비어있을 수 있습니다
카트리지를 교체해야 합니다.윤활제가 부족하여 시스템이 제대로 준비되지 않았을 수 있습니다
수동 구리스 펌프를 사용하여 윤활제를 채워주셔야 합니다.시스템이 최소 및 최대 온도 범위를 벗어난 상태입니다
시스템이 권장 온도 범위 내에서 작동하는지 확인하세요.
인증 정보
| 표기 | 의미 |
|---|---|
 | 이 제품은 지침 2006/42/EC(기계)를 준수합니다. 관련된 일치 성명서는 여기에서 확인할 수 있습니다. |
 | 이 제품은 영국 규정 2008년 제 1597호(기계 제공)를 준수합니다. 관련된 일치 성명서는 여기에서 확인할 수 있습니다. |
 | 이 제품은 통관 연합 기술 규정 TR CU 010/2011(기계 및 장비의 안전)을 준수합니다. 관련된 일치 성명서는 여기에서 확인할 수 있습니다. |
 | WEEE 심볼은 EU 지침 2012/19/EU(폐 전기 및 전자 장비에 대한 WEEE)에 준수하여 제품에 부착되어 있습니다. 이로써 이 제품의 부적절한 처분을 방지하고 재사용과 재활용을 촉진하기 위한 것입니다. |
 | 포장 재료는 재활용이 가능합니다. 포장물의 환경적으로 적절한 처분을 위해 적절히 처리해주세요. |
