피코 PICO
PICO pump
PICO 시스템
PICO 시스템은 순차식과 다관식 윤활 시스템 기술의 독특한 조합입니다.PICO 펌프의 기본 버전
순차식 윤활 시스템
하나 이상의 순차식 펌프 엘리먼트를 통해 순차식 구리스 분배기를 사용하여 윤활제를 급유 개소에 공급합니다.다관식 윤활 시스템
다관식 시스템으로도 사용 가능하며, 최대 8개의 윤활 지점에 구리스 분배기 없이 직접 윤활제를 공급할 수 있습니다.
장점
자동화된 윤활
수동 윤활의 필요성을 줄여 작업자의 부담을 덜어주고, 기계의 지속적인 성능을 유지하는 데 기여합니다.유지보수 최소화
자동 윤활 시스템을 통해 기계 유지보수 작업이 간소화되며, 장비 수명이 연장됩니다.다중 지점 윤활
여러 윤활 지점을 동시에 처리할 수 있어 복잡한 기계 구조에 이상적입니다.

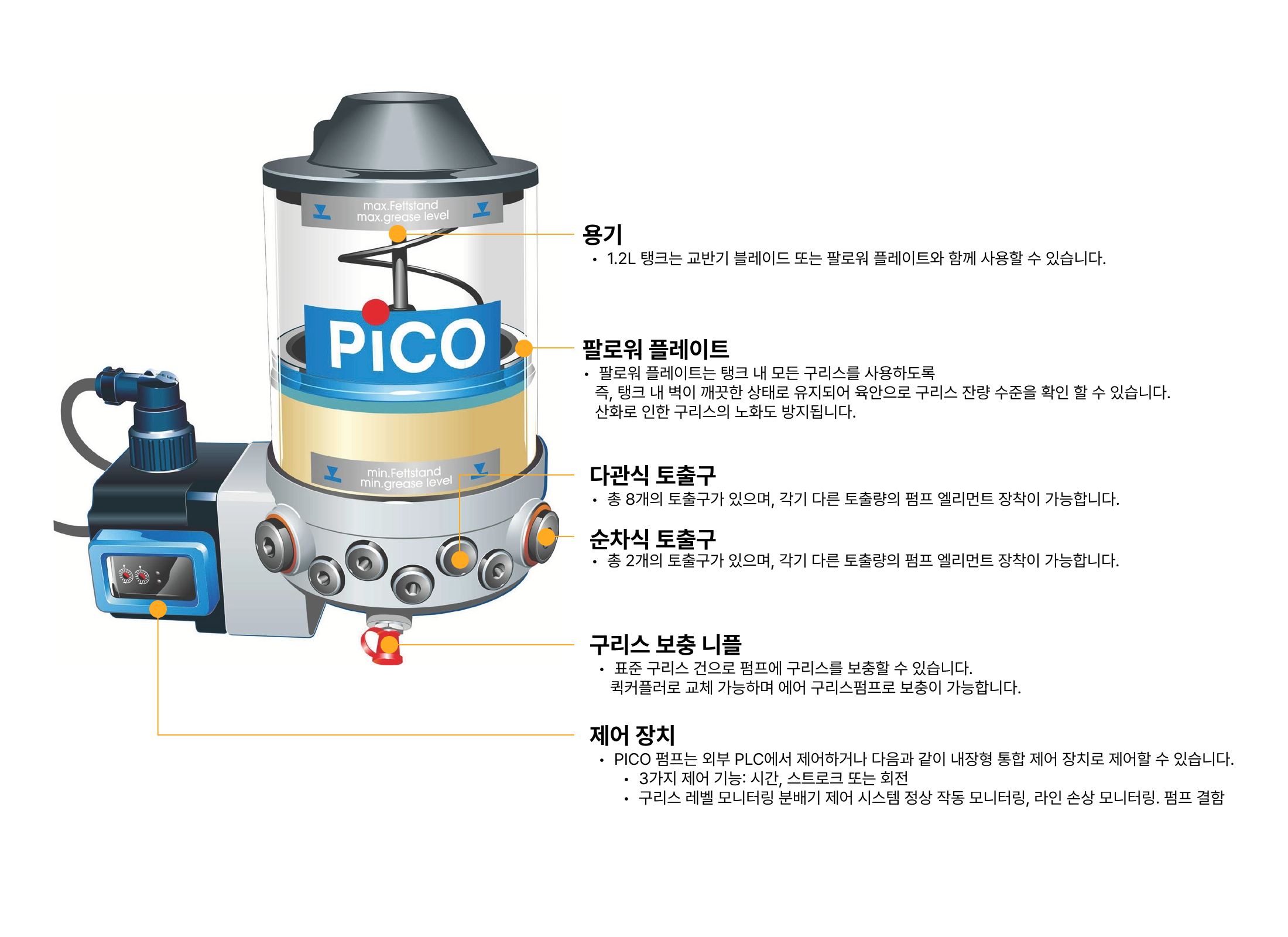

시스템 개요
제어장치
제어 방식
외부 PLC에서 제어하거나 내장형 통합 제어 장치로 제어 가능제어 기능
시간, 스트로크, 회전모니터링 기능
구리스 레벨 모니터링
분배기 제어 시스템 정상 작동 모니터링
라인 손상 모니터링
펌프 결함 진단
제품 사양
| 펌프 타입 | 전기식 |
| 사용 전원 | 12VDC 또는 24VDC |
| 토출구 수량 | 최대 10개 (순차식 2개, 다관식 8개) |
| 최대 작동압력 | 순차식 280bar, 다관식 200bar |
| 순차식 펌프 엘리먼트 분당 토출량 | 1.8cc/min |
| 탱크 용기 사이즈 | 1.2리터 |
| 사용 가능 구리스 | NLGI-2번까지 (첨가물 함유된 구리스 사용 불가) |
| 사용 온도 범위 | -35℃ ~ 70℃ |
| 보호등급 | IP65 |
펌프 엘리먼트
펌프 엘리먼트 종류
다관식용 토출량이 다른 펌프 엘리먼트 5개
순차식용 토출량 고정형 펌프 엘리먼트 1개, 토출량 변경형 펌프 엘리먼트 1개구별 방법
다관식용 펌프 엘리먼트는 토출량이 표시되어 있으며, 순차식용 펌프 엘리먼트는 형태가 다릅니다.
스트로크당 토출량
| 다관식 시스템 | 순차식 시스템 | |||||
|---|---|---|---|---|---|---|
| PE 5 | PE 10 | PE 15 | PE 25 | PE 50 | PE 120 F | PE 120 FV |
| 0.005 cc/stroke | 0.010 cc/stroke | 0.015 cc/stroke | 0.025 cc/stroke | 0.050 cc/stroke | 0.120 cc/stroke | 0.04 ~ 0.12 cc/stroke (adjustable) |
* 1열은 펌프 엘리먼트, 2열은 스트로크 당 토출량입니다.

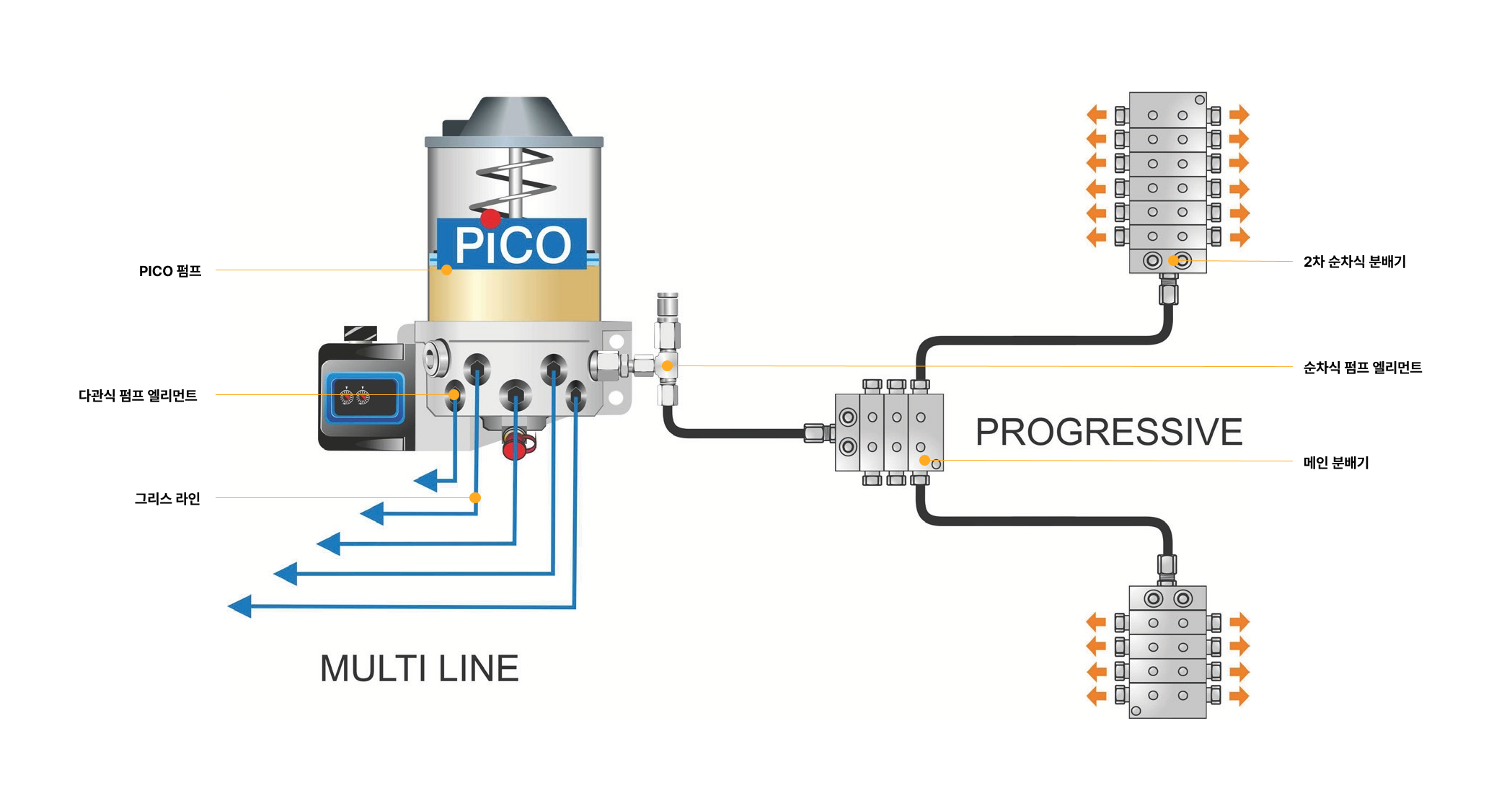

BENEFIT OF PRODUCT
하이브리드 시스템
순차식 윤활 시스템과 다관식 시스템을 모두 지원하여 구리스 분배기를 사용하거나 최대 8개 급유 개소에 직접 구리스 라인을 연결할 수 있습니다.정밀한 구리스 공급
정량의 신선한 구리스를 소량으로 공급하여 과대 급지의 염려가 없으며 윤활제 소비를 줄일 수 있습니다.컴팩트한 디자인
소형 기계 장비에 적합한 컴팩트한 외관으로 최상의 윤활 솔루션을 제공합니다.
적용 사례
덤프 트럭
리치 스태커
