GIGA 구리스펌프
GIGA Pump
GIGA 장점
4가지 모드 제어 및 모니터링

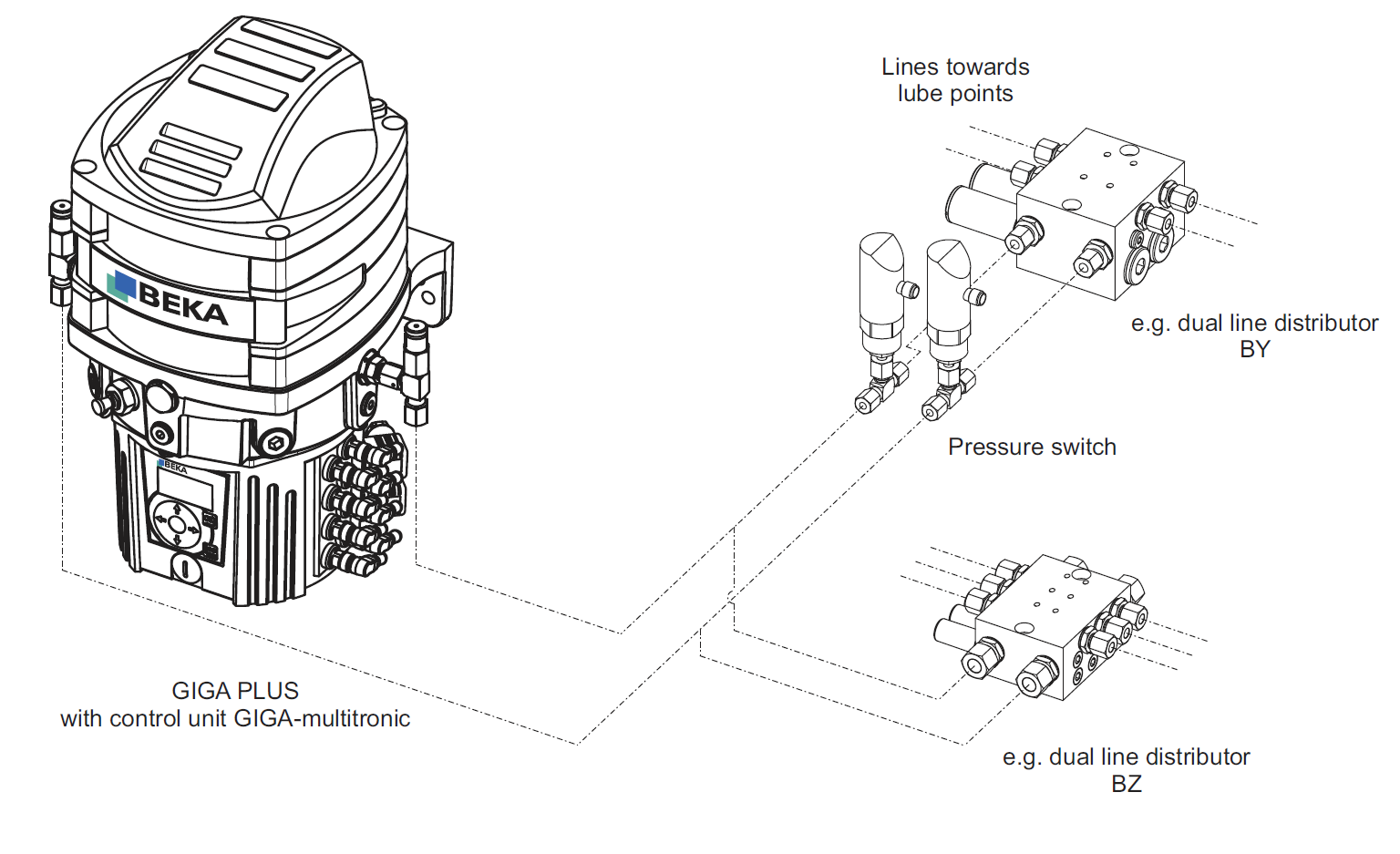

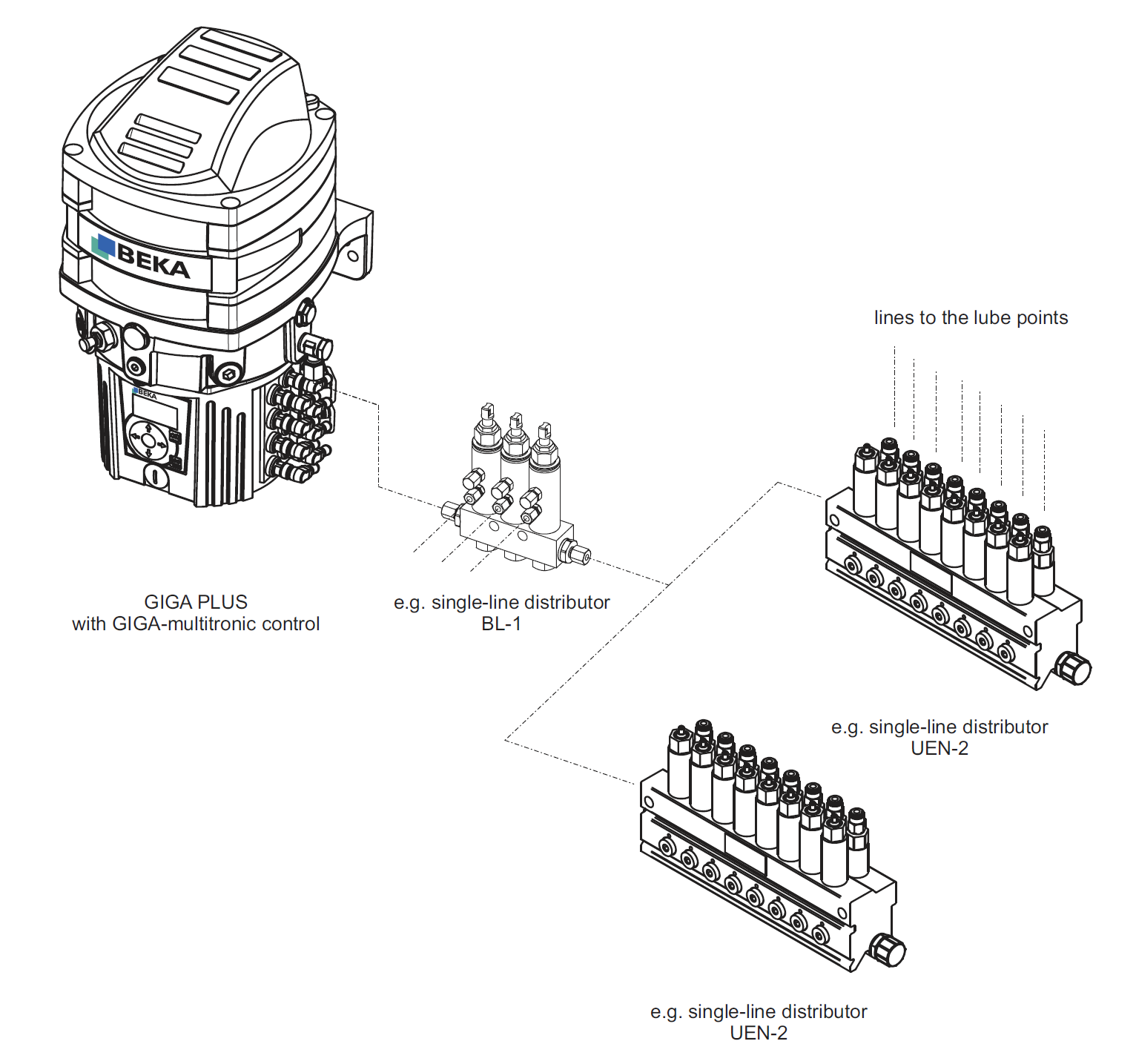

순차식, 단관식, 이관식, 섹셔널 시스템에 모두 적합합니다.3개의 독립 토출구
각각 독립적으로 작동 가능합니다.정량 주입
주변 온도에 관계없이 정확한 구리스 주입이 가능합니다.다양한 탱크 크기
4, 8, 16리터의 저장탱크 사용이 가능합니다.

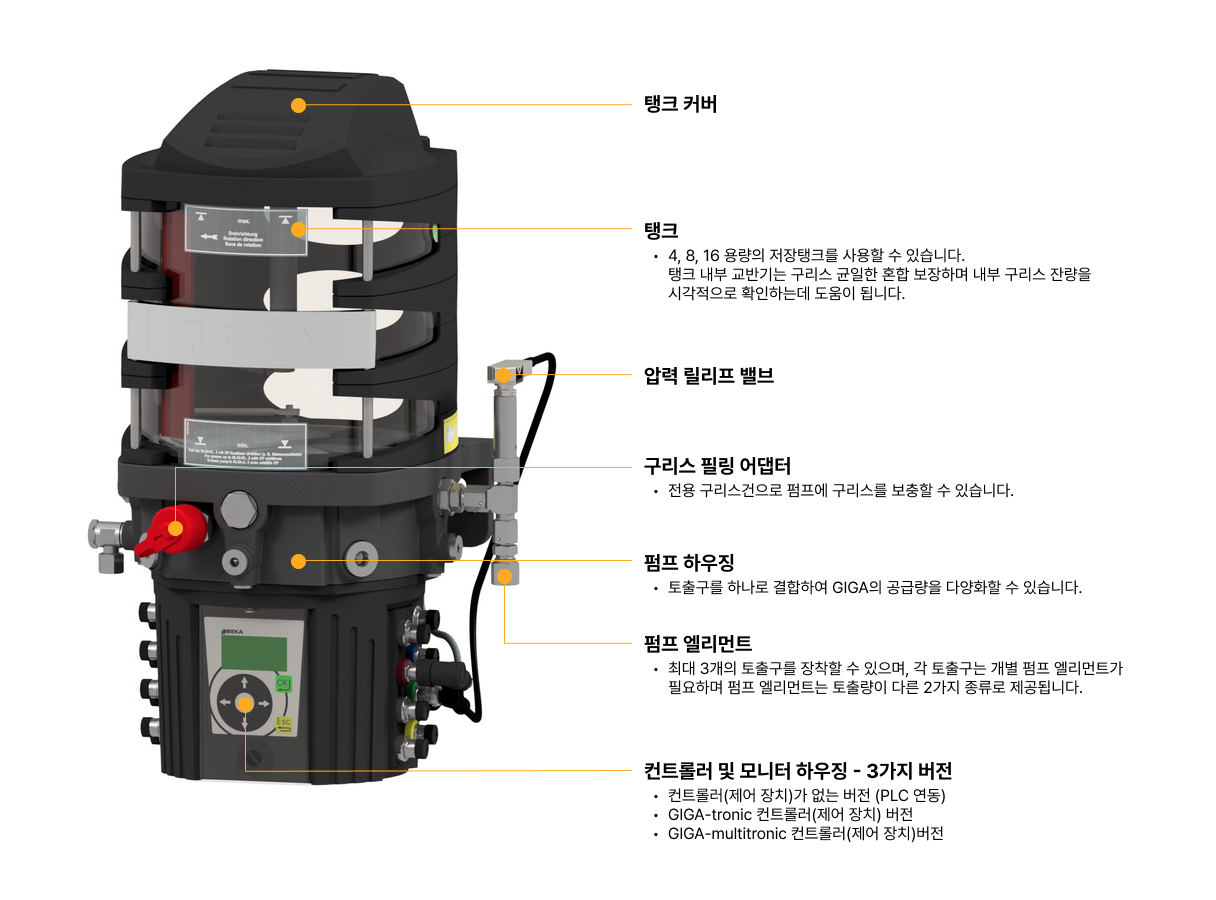

시스템 개요
제품 사양
| 펌프 타입 | 전기식 |
| 사용 전원 | 12, 24V 또는 100-250 VAC |
| 토출구 수량 | 최대 3개 |
| 토출량 | 0.12cc 또는 0.25cc |
| 최대 작동압력 | 300bar |
| 압력 릴리프 밸브 | 280bar 세팅 |
| 분당 회전수 | 17RPM |
| 사용 가능 구리스 | NLGI-2번까지 (첨가물 함유된 구리스 사용 불가) |
| 탱크 용기 사이즈 | 4, 8 및 16리터 |
| 사용 온도 범위 | -30℃~70℃ |
| 보호등급 | IP67 |
작동원리 및 토출량
작동 원리

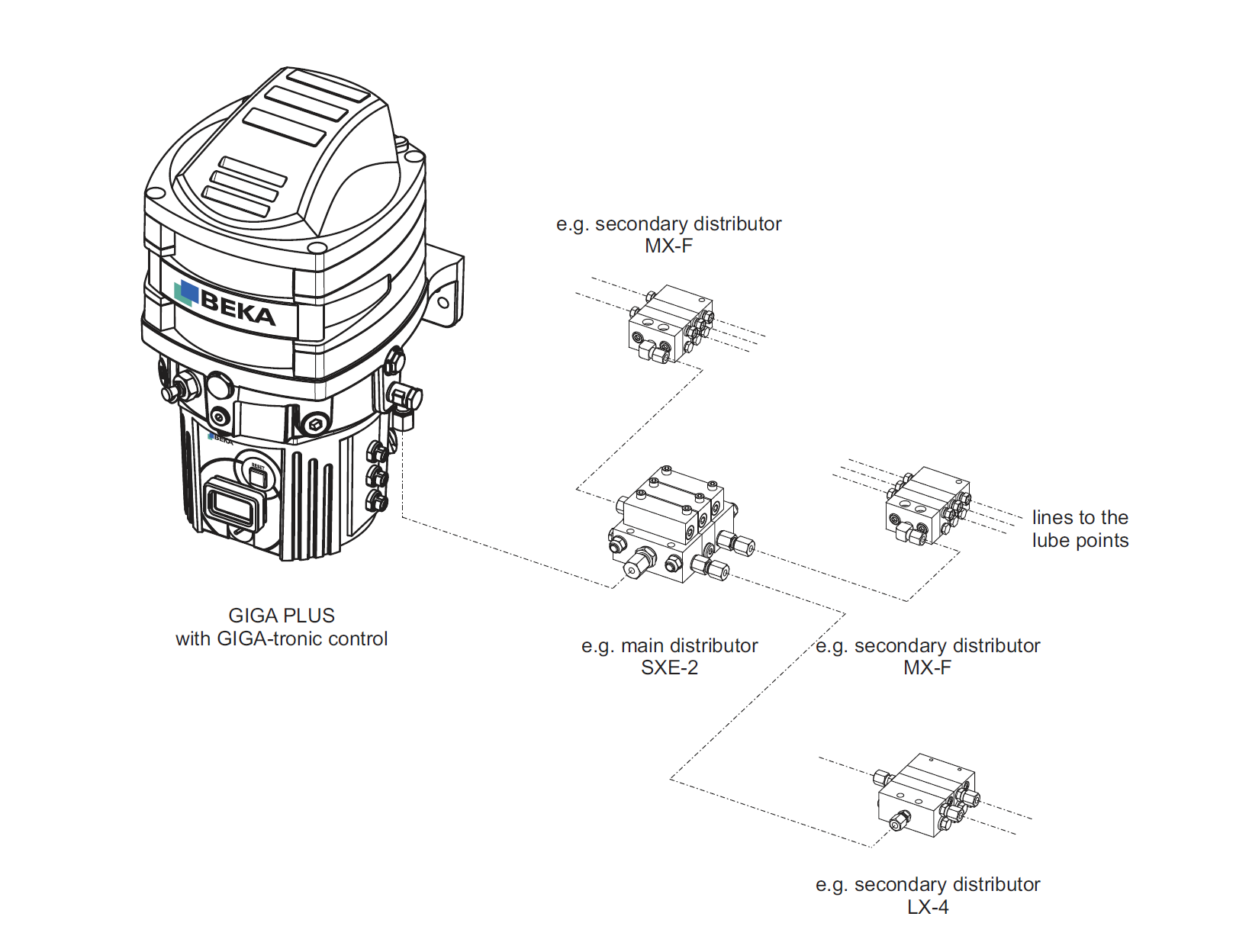

펌프는 윤활제를 메인 분배기로 공급하고, 메인 분배기는 이를 2차 분배기로 전달합니다.
2차 분배기는 각 윤활 지점에 정량의 윤활제를 공급합니다.
펌프 엘리먼트
토출량이 다른 2개의 펌프 엘리먼트가 있으며 두 모델 모두 압력 릴리프 밸브를 사용하거나 사용하지 않을 수 있습니다.

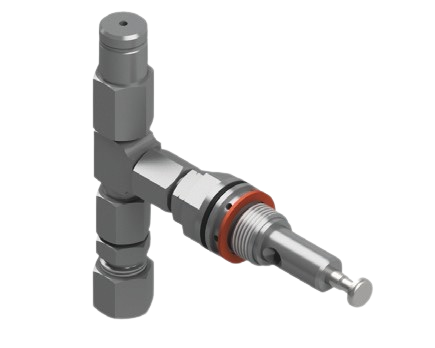

PE-120
0.12CC / Stroke and Outlet

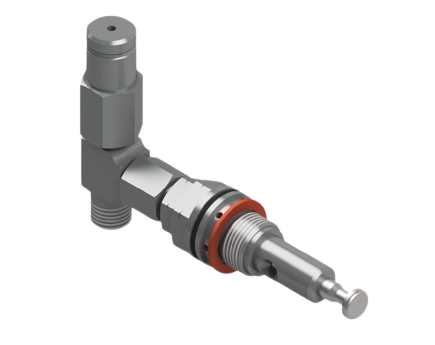

PE-250
0.25CC / Stroke and Outlet
펌프 하우징에는 총 3개의 토출구가 제공되며, 2종류의 펌프 엘리먼트(스트로크당 0.12cc 및 0.25cc)를 조합하여 사용 가능합니다.
예를 들어:
• 0.12cc 펌프 엘리먼트를 2개 사용하면 0.24cc, 3개 사용하면 0.36cc의 토출량을 제공합니다.
• 0.25cc 펌프 엘리먼트를 1개 사용하면 0.25cc, 2개 사용하면 0.50cc, 3개 사용하면 0.75cc의 토출량을 제공합니다.
이를 통해, 필요에 따라 스트로크당 0.12cc부터 최대 0.75cc까지 정량의 윤활제를 공급할 수 있습니다.
구성 가능한 윤활시스템
적용 가능분야
GIGA 시리즈는 대형 건설 및 광산 장비에서 널리 사용되며, 특히 덤프트럭, 트랙 굴착기, 농기계 수확기, 항만장비 등과 같이 다양한 장비에 널리 적용 가능합니다.
BENEFIT OF PRODUCT

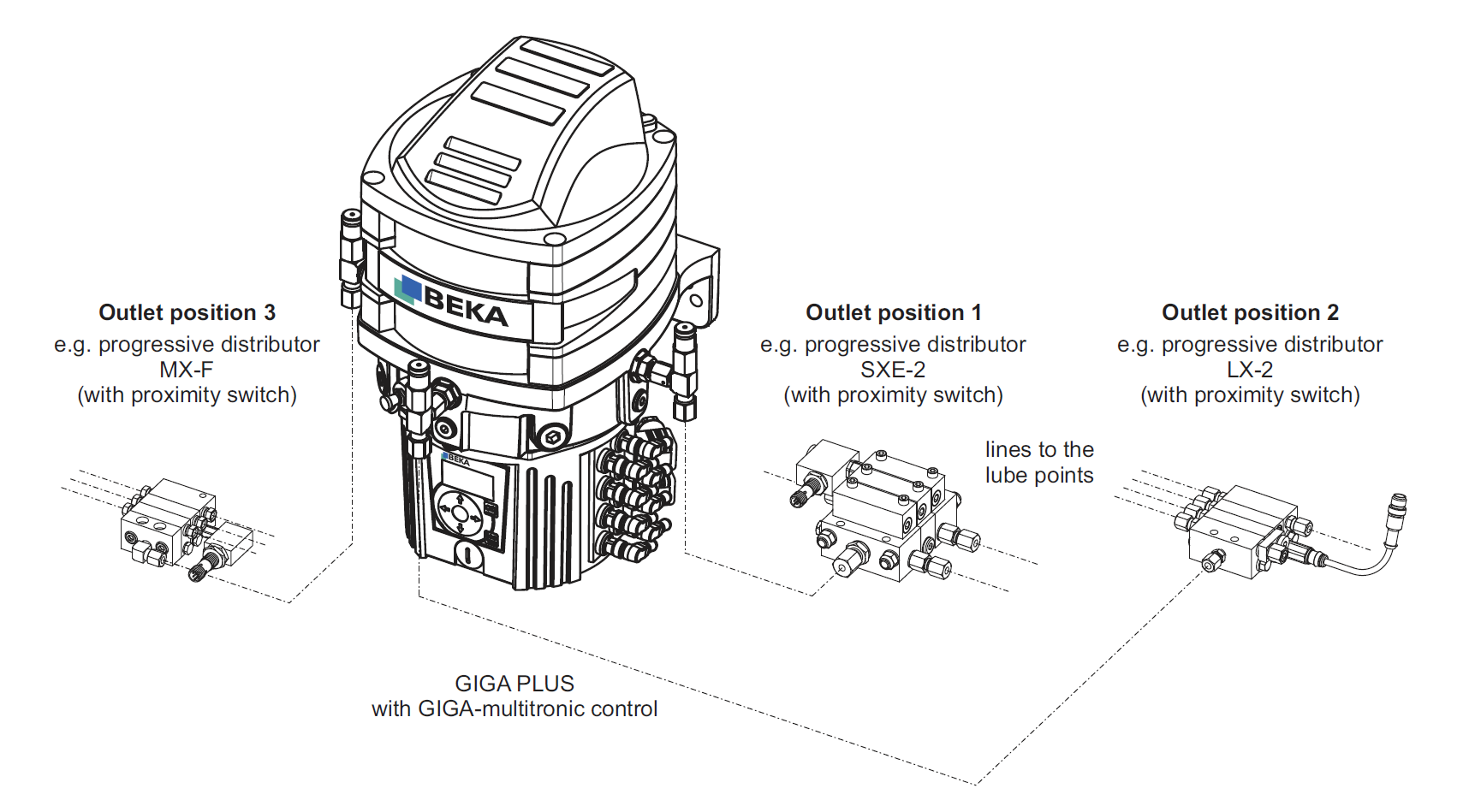

독립적인 섹셔널 윤활
GIGA 펌프는 최대 3개의 펌프 엘리먼트를 장착할 수 있으며, 각 엘리먼트는 개별적인 토출구를 통해 작동합니다. 설정된 엘리먼트에서만 그리스가 토출되며, 나머지 엘리먼트는 작동하지 않아 효율적이고 정밀한 윤활이 가능합니다.
정량 구리스 분배
섹셔널 방식은 필요에 따라 특정 영역만 윤활할 수 있도록 설계되어, 과도한 그리스 사용을 방지하며 시스템의 안정성과 유지보수 효율성을 높입니다.
적용 사례

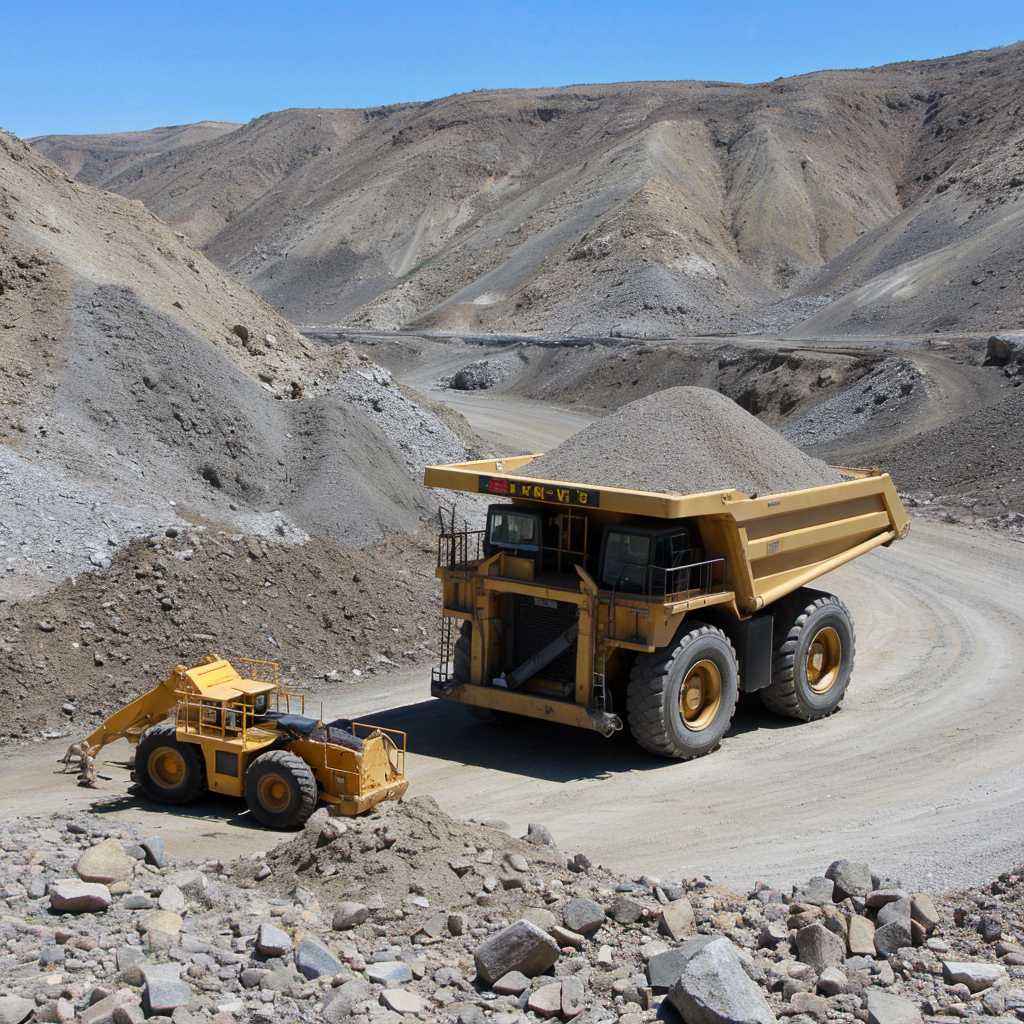

덤프트럭
농기계
대형 굴착기
