MX-F 순차식 분배기
MX-F 순차식 분배기
최대 24개소 토출

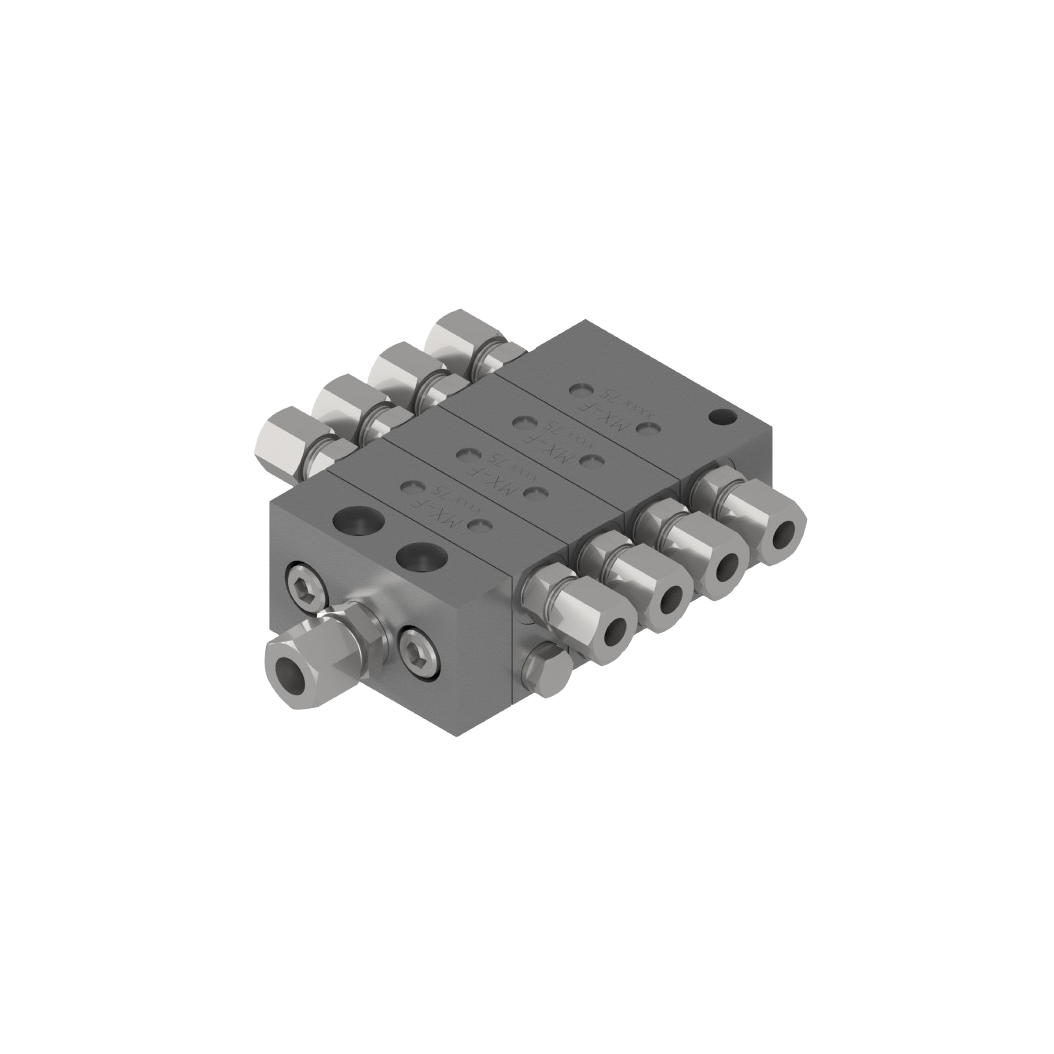

MX 모듈형 순차식 분배기는 최대 24개 윤활 지점까지 구리스 토출이 가능합니다.블록 조합 가능
블록을 조합하여 한 개의 순차식 분배변으로 조립함으로써 다양한 토출량을 설정할 수 있습니다.유연한 확장성
전통적인 블록 분배기와 달리, 토출량 변경이나 추가 개소가 필요할 때 전체 분배기를 교체하지 않고 필요한 부분에 블록을 추가하여 쉽게 변경할 수 있습니다.

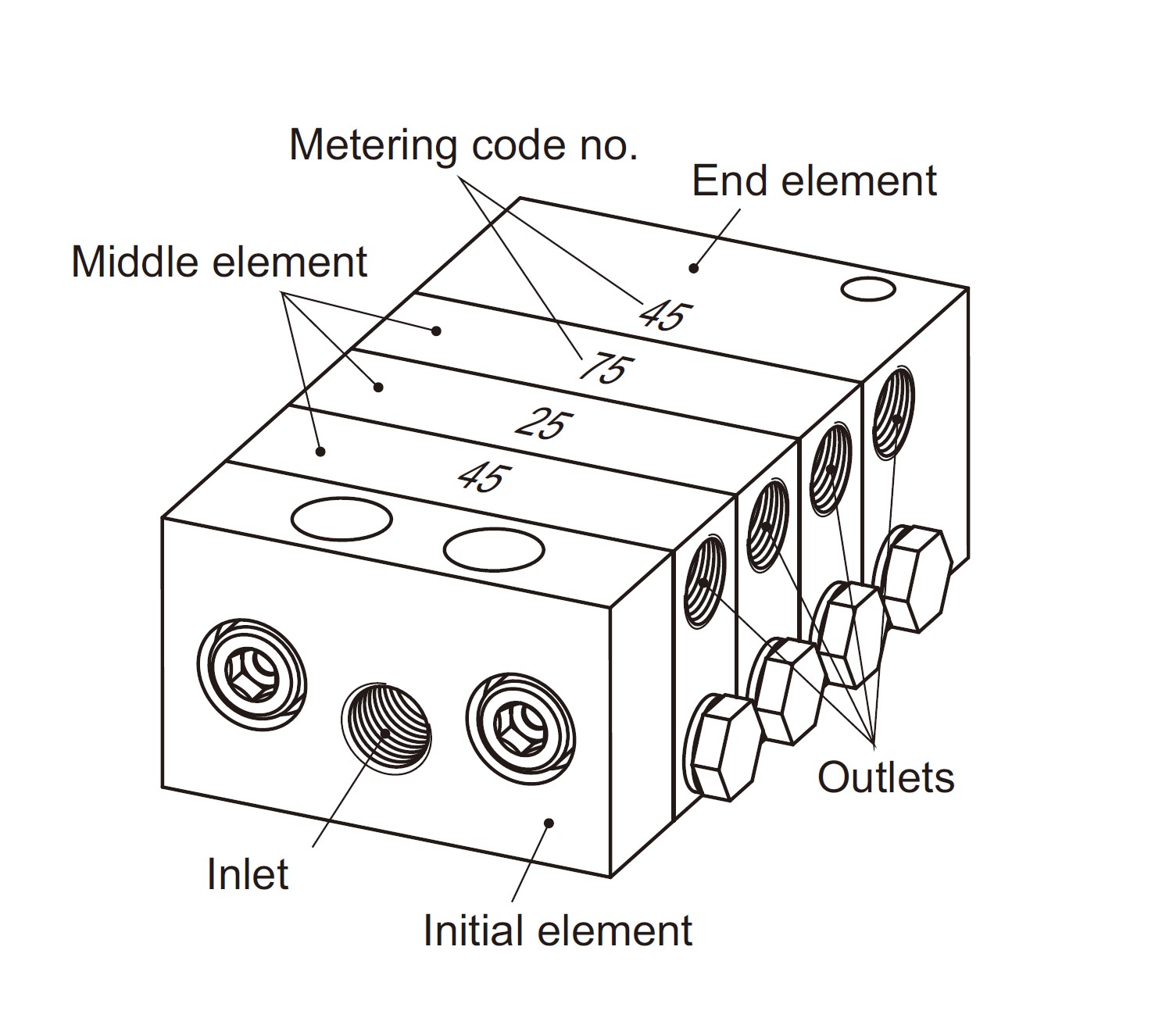

MX-F 순차식 분배기 구성
- 윤활제가 분배기로 들어오는 초기 엘리먼트
- 유량을 정량 측정하는 중간 엘리먼트
- 분배기 끝에 위치한 엔드 엘리먼트
MX-F product details
DOWNLOADS
MX-F 제품에 대한 자세한 정보를 확인하고
다운로드하려면, 아래 링크를 클릭해주세요.
기술 사양
- 토출구 수: 2 ~ 24개
- 최소 작동압력: 20BAR
- 최대 작동압력: 300BAR
- 작동 온도: -30 ~ 80°C
- 사용 가능 윤활제: 오일 및 구리스 NLGI#2
- 피스톤 사이클 수: 180RPM
- 재질: 아연니켈 도금 (MX-F)
제품 사양
| No. of piston elements | No. of outlets (max.) | Dim. "A" (mm) | Dim. "B" (mm) |
|---|---|---|---|
| 3 | 6 | 73.95 | 62.25 |
| 4 | 8 | 88.70 | 77.00 |
| 5 | 10 | 103.45 | 91.75 |
| 6 | 12 | 118.20 | 106.50 |
| 7 | 14 | 132.95 | 121.25 |
| 8 | 16 | 147.70 | 136.00 |
토출량
| 스트로크당 토출량 | MX-F | 스탬프 |
|---|---|---|
| 25mm³ (= 0.025cc) | MX-F 25 | 25 |
| 45mm³ (= 0.045cc) | MX-F 45 | 45 |
| 75mm³ (= 0.075cc) | MX-F 75 | 75 |
| 105mm³ (= 0.105cc) | MX-F 105 | 105 |
토출구 조합

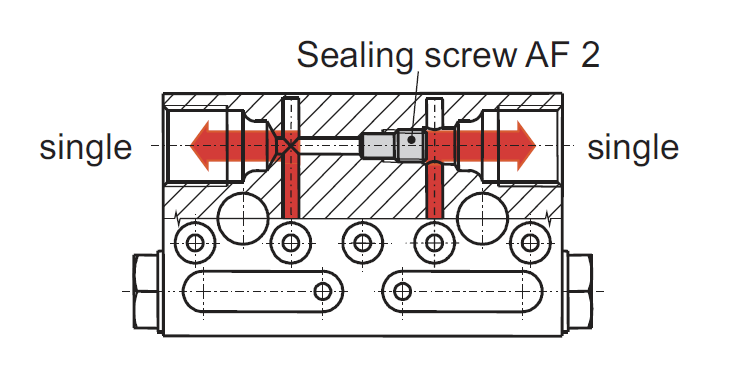

두 개의 토출구를 결합할 경우, 하나의 엘리먼트에 있는 두 개의 토출구를 연결하는 방식은 다음과 같습니다.
- 양쪽을 분리하는 씰링 스크류를 제거합니다.
- 닫을 쪽에는 막음 플러그를 장착합니다.
이 과정에서 중요한 점은
- 닫힌 쪽의 토출 용량은 열린 쪽으로 이동하여, 열린 쪽의 토출 용량이 2배로 증가합니다.
- 한 엘리먼트에는 1개의 토출구만 사용할 수 있습니다.
인접한 두 개의 다른 엘리먼트에 있는 토출구를 결합할 때는, 두 엘리먼트 모두에서 씰링 스크류를 제거하지 않아야 합니다.
- 두 개의 엘리먼트에서 토출구가 결합된 경우를 보여줍니다.
- 결합을 통해 단일 토출구로 더 높은 용량의 윤활제를 공급할 수 있습니다.

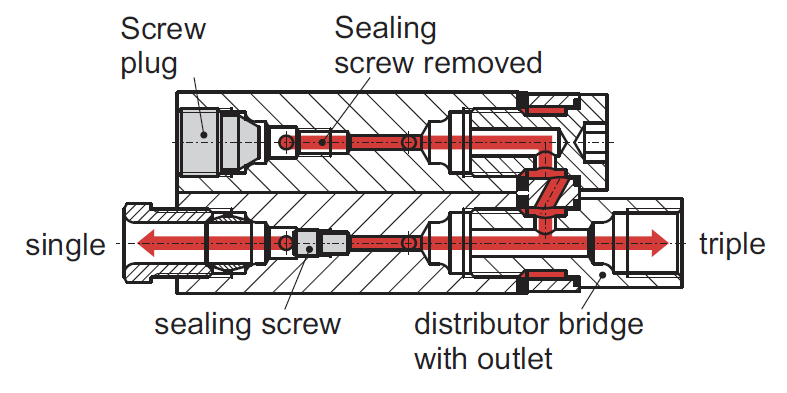

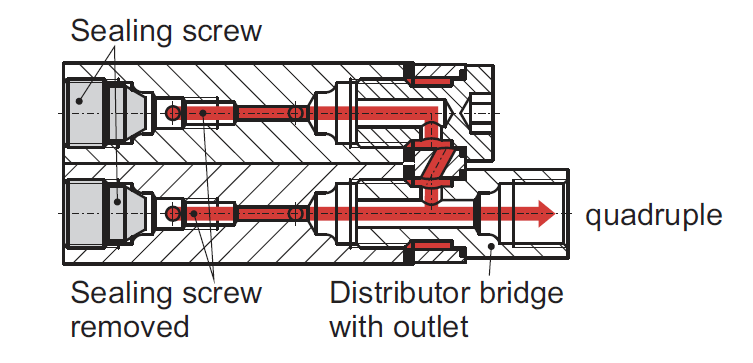

- 세 개의 토출구를 결합하려면, 해당 엘리먼트 중 하나에서 씰링 스크류를 제거해야 합니다.
- 씰링 스크류가 제거된 엘리먼트의 반대쪽 토출구는 막음 플러그로 밀봉해야 합니다.
- 모든 세 개의 토출구에서 나오는 토출 용량은 브릿지와 연결된 토출구를 통해 출력됩니다.
- 세 개의 토출구를 결합하려면, 해당 엘리먼트 중 하나에서 씰링 스크류를 제거해야 합니다.
- 씰링 스크류가 제거된 엘리먼트의 반대쪽 토출구는 막음 플러그로 밀봉해야 합니다.
- 모든 세 개의 토출구에서 나오는 토출 용량은 브릿지와 연결된 토출구를 통해 출력됩니다.
액세서리

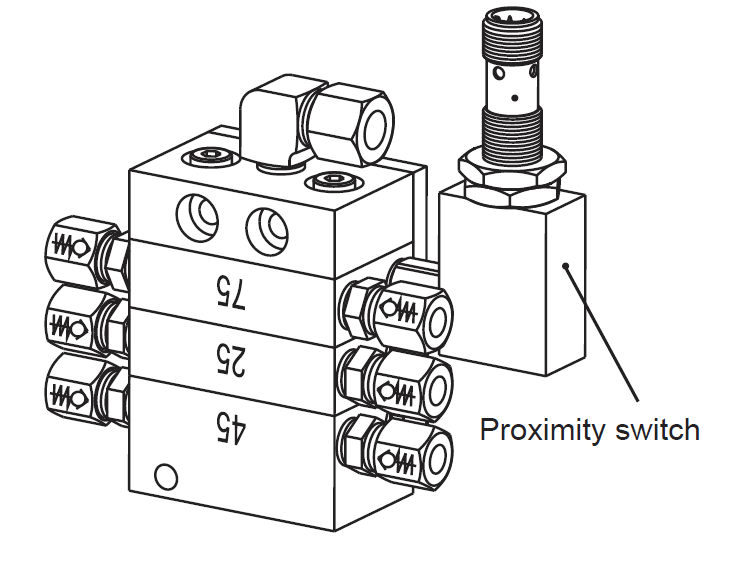

근접 스위치는 구리스 펌프 시스템에서 분배기의 피스톤 움직임을 감지하여, 윤활제가 각 윤활 지점에 정확히 공급되고 있는지 모니터링합니다.
이를 통해 펌프가 정상적으로 작동하는지 확인하고, 정량의 구리스가 각 윤활 지점에 주입되는지를 보장합니다.근접 스위치는 MX-F 75 및 MX-F 105 엘리먼트에만 장착이 가능합니다.
근접 스위치가 장착된 엘리먼트는 반드시 토출구에 체크밸브가 설치되어야만 올바르게 작동합니다.

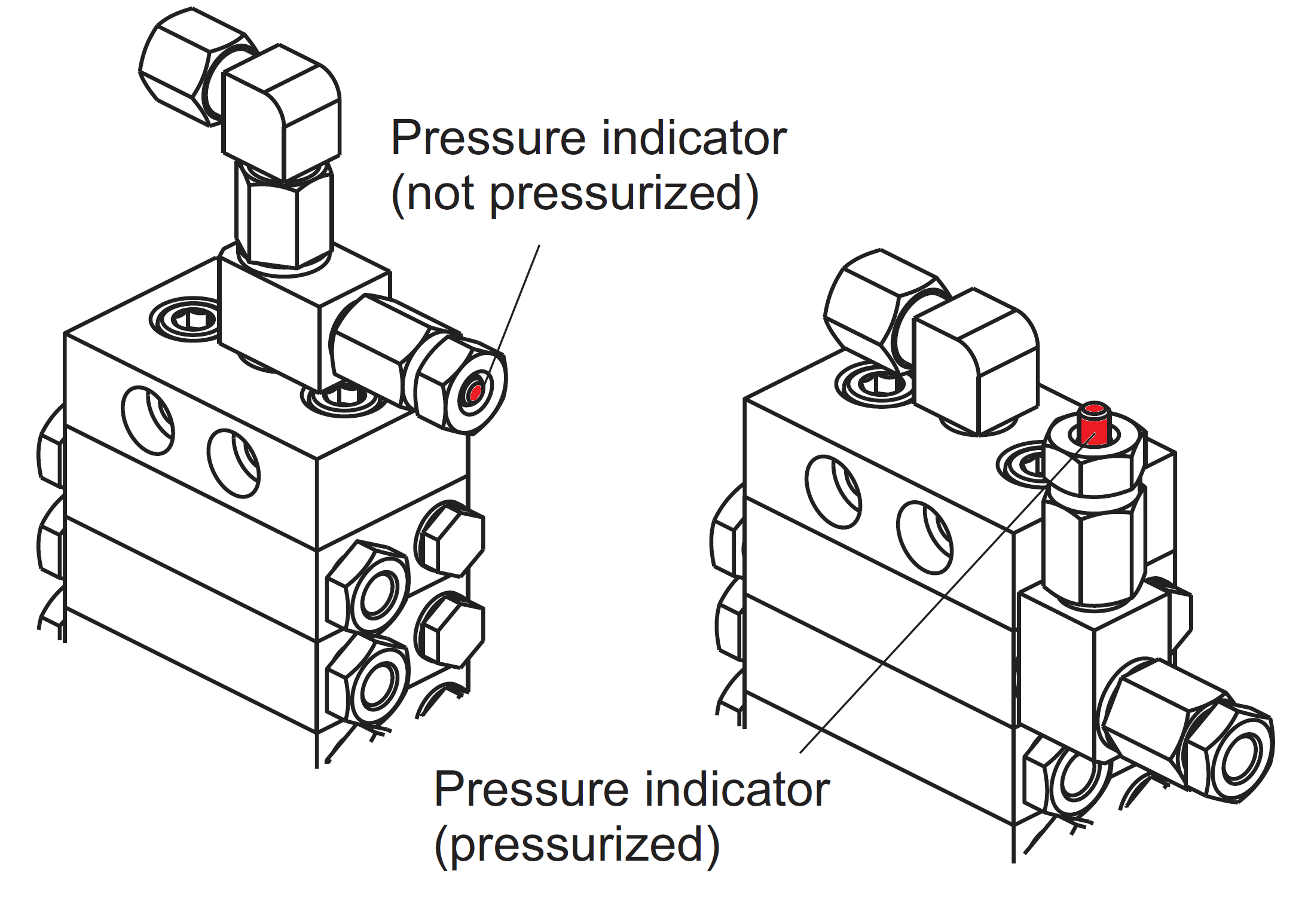

프레셔 인디케이터는 분배기 주입구 또는 토출구에 설치할 수 있습니다.
이 장치는 라인의 과도한 압력을 시각적으로 표시하여, 필요한 사후 조치를 취할 수 있도록 도와줍니다.또한, 이 악세사리는 언제든지 후속으로 장착이 가능합니다.

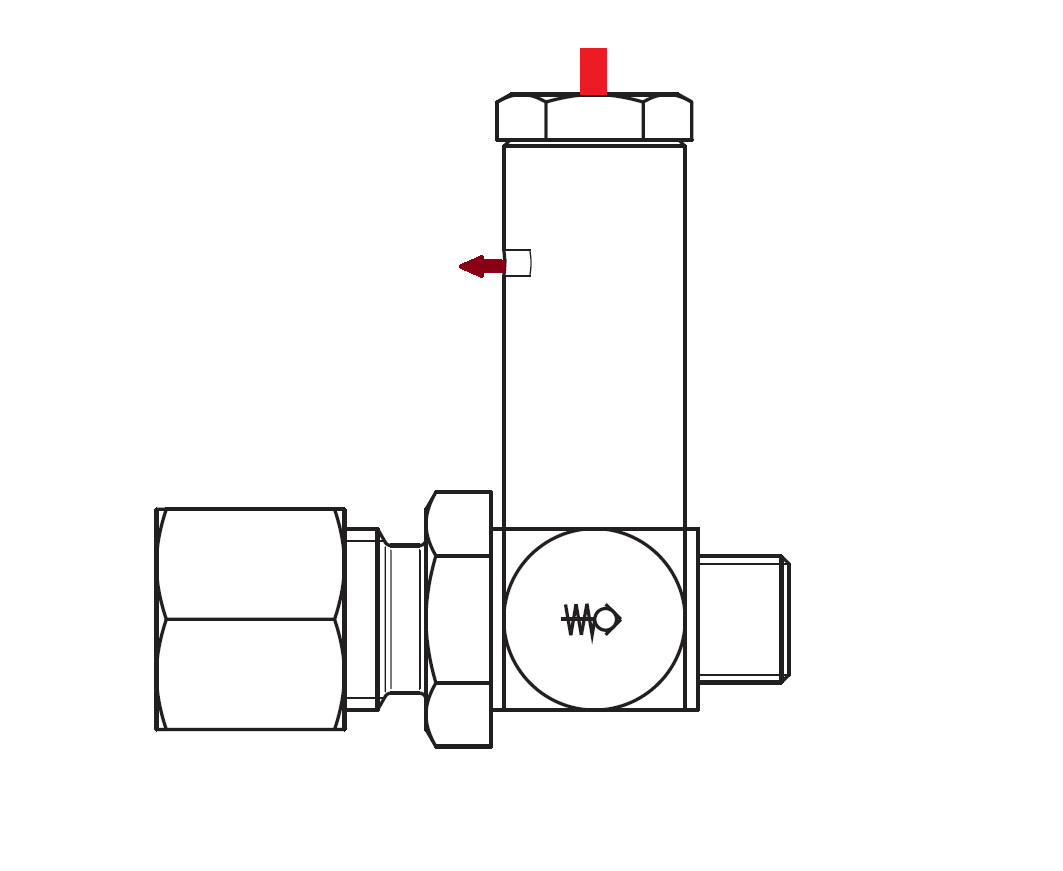

순차식 분배기의 특정 토출구가 막힐 경우, 핀이 돌출되어 해당 윤활 개소의 막힘 상태를 육안으로 확인할 수 있습니다.
이때, 막힌 토출구에서만 그리스 공급이 중단되며, 나머지 토출구는 정상적으로 윤활제가 공급됩니다.이 기능은 한 개의 토출구가 막히더라도 순차식 시스템 전체가 멈추지 않고 계속 작동하도록 보장합니다.
또한, 압력 스프링에 의해 핀이 올라가면서 막힘을 시각적으로 표시하여 즉각적인 문제 해결이 가능합니다.
MX-I product details
기술 사양
- 토출구 수: 2 ~ 16개
- 최소 작동압력: 20BAR
- 최대 작동압력: 300BAR
- 작동 온도: -30 ~ 80°C
- 사용 가능 윤활제: 오일 및 구리스 NLGI#2
- 피스톤 사이클 수: 60RPM
- 재질: 스테인레스 스틸 (316L)
제품 사양

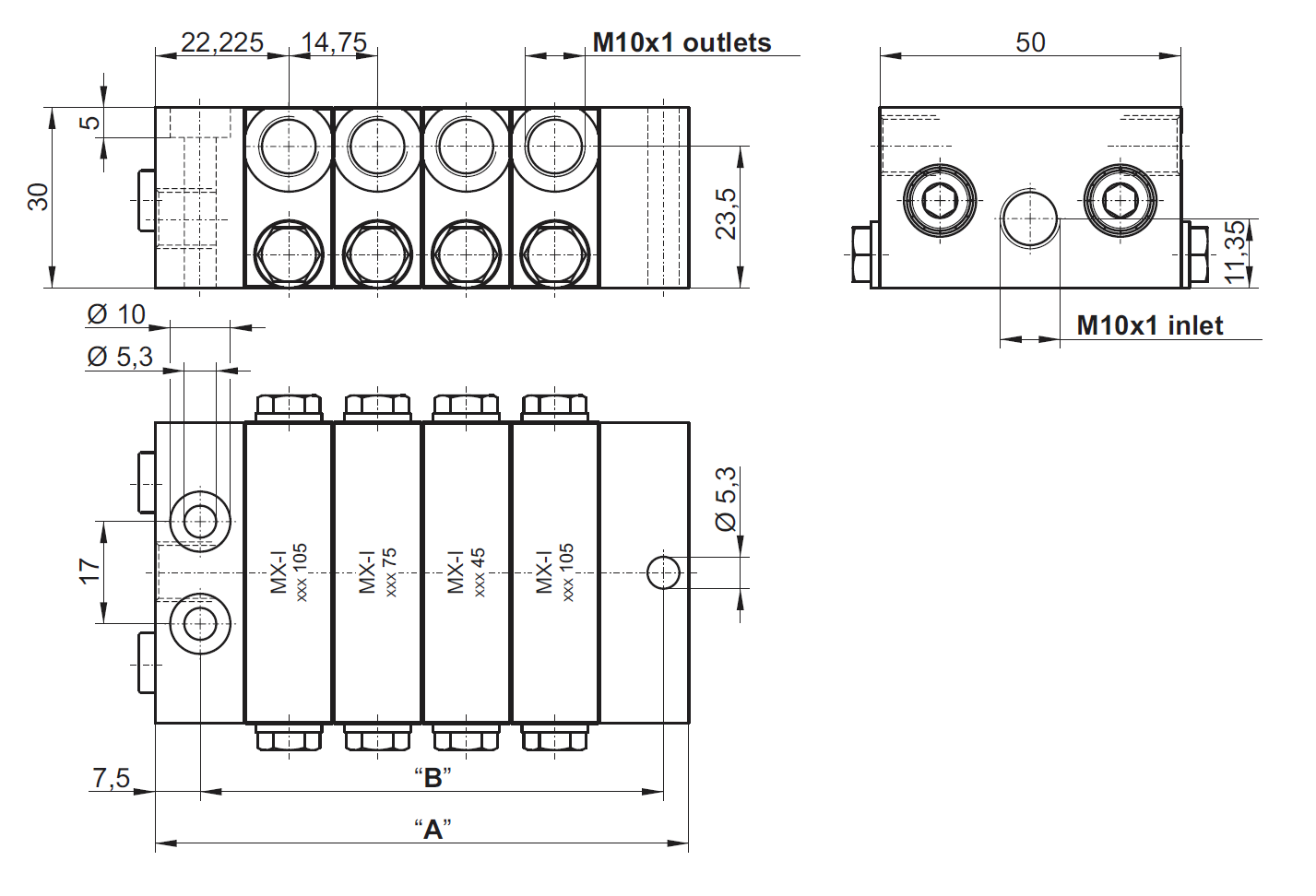

| No. of piston elements | No. of outlets (max.) | Dim. "A" (mm) | Dim. "B" (mm) |
|---|---|---|---|
| 3 | 6 | 73.95 | 62.25 |
| 4 | 8 | 88.70 | 77.00 |
| 5 | 10 | 103.45 | 91.75 |
| 6 | 12 | 118.20 | 106.50 |
| 7 | 14 | 132.95 | 121.25 |
| 8 | 16 | 147.70 | 136.00 |
토출량
| 토출구 스트로크당 토출량 | MX-I | 스탬프 |
|---|---|---|
| 45mm³ (= 0.045cc) | MX-I 45 | 45 |
| 75mm³ (= 0.075cc) | MX-I 75 | 75 |
| 105mm³ (= 0.105cc) | MX-I 105 | 105 |
액세서리

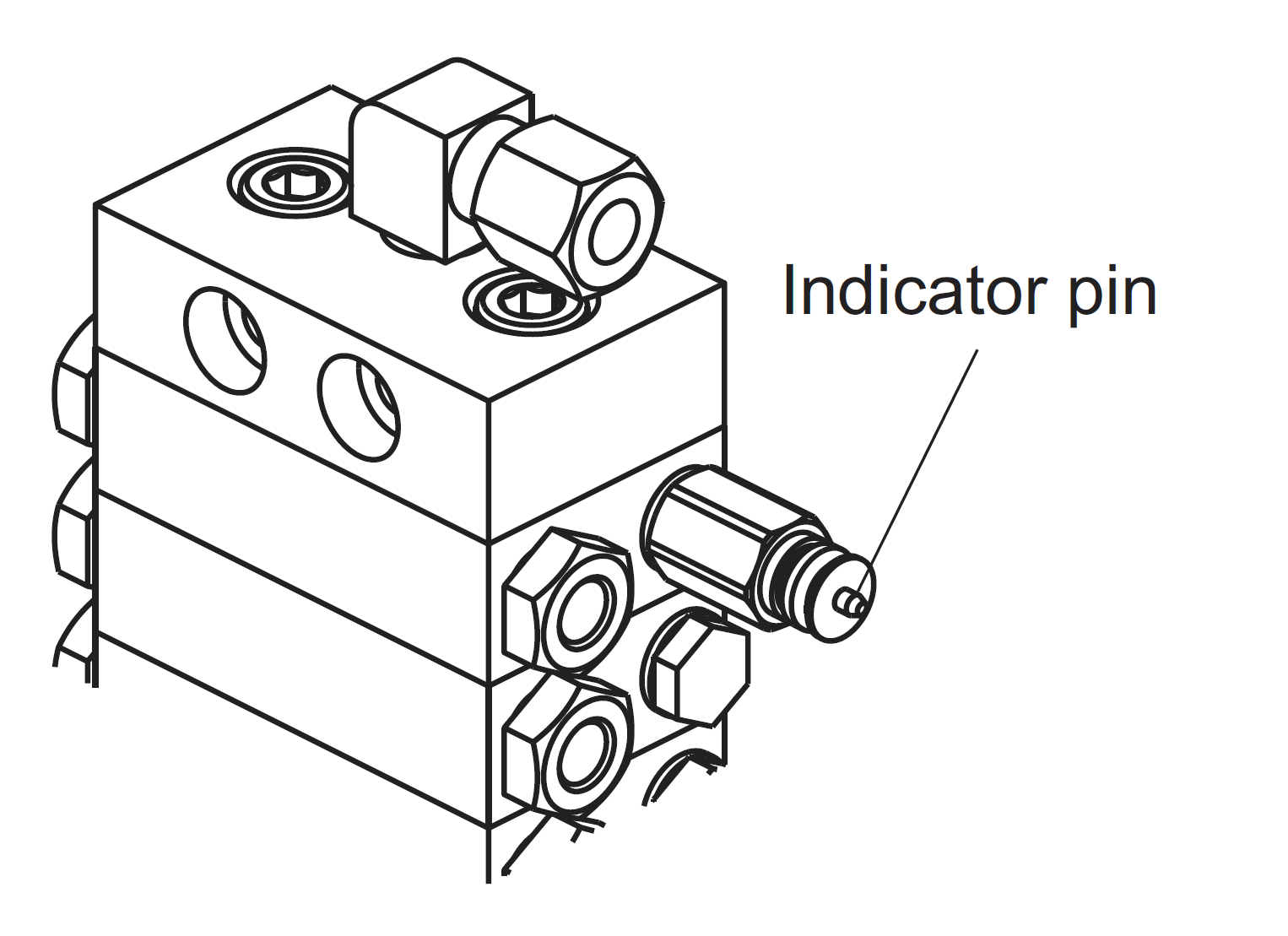

- 인디케이터 핀은 순차식 분배기의 피스톤 움직임을 시각적으로 표시하여 윤활제 공급 상태를 확인할 수 있습니다.
- 주문 시에만 장착 가능하며, MX-F 75 또는 MX-F 105 엘리먼트에만 설치할 수 있습니다.
BENEFIT OF PRODUCT
- 우수한 부식 저항성 (녹이 거의 발생하지 않음)
- 친환경 코팅 기술 (6가 크롬 유해물질 미포함)
- 기존 전기도금 방식보다 훨씬 긴 수명 제공
- 백색 녹은 약간의 회색 코팅으로만 발생할 수 있으며 코팅 성능에 영향을 주지 않음
- 아연-니켈 코팅은 모든 유럽 기준을 준수
