구리스니플의 역사: 발견부터 상용화, 현재까지

구리스니플(Grease Nipple) 또는 구리스 피팅(Grease Fitting)은 기계 윤활 시스템에서 가장 작지만 핵심적인 부품 중 하나입니다. 이 부품은 베어링과 같은 회전체나 마찰 부위에 구리스를 효과적으로 주입할 수 있도록 설계되어, 현대 산업기계의 성능 향상과 유지보수 효율성에 크게 기여하고 있습니다.
본 글에서는 구리스니플의 초기 개발부터 상용화 과정을 거쳐 현재에 이르기까지의 100년간의 발전사를 기술적·역사적 관점에서 조망하고자 합니다.

초기 윤활 시스템: 그리스컵 시대

현대적인 구리스니플이 발명되기 전, 기계의 윤활은 매우 손도 많이 가고 번잡한 과정이었습니다. 19세기 후반부터 20세기 초반까지, 기계에 베어링을 넣을 땐 ‘그리스 컵(Grease Cup)’이라 불리는 장치를 통해 윤활을 했습니다..

그리스 컵은 말 그대로 베어링 상단에 장착되는 컵 형태의 장치로, 작업자가 뚜껑을 수동으로 돌려 구리스를 눌러 넣는 방식으로 작동했습니다. 이 과정은 반복적인 노동과 시간이 요구되었고, 윤활의 정확성과 효율성에서도 많은 제약이 따랐습니다.

당시에 가장 널리 사용된 헨리 포드의 모델 T 차량 또한, 구리스 컵과 오일 주입구를 별도로 사용하여 윤활을 진행했습니다. 이러한 방식은 기본적인 기능은 했지만, 시간과 노동력이 많이 요구되었으며 효율성 측면에서도 한계가 있었습니다.

구리스 건과 피팅의 발명: 혁신의 시작

Arthur Gulborg와 Alemite 시스템

모든 기술 혁신이 그러하듯, 구리스니플의 발명도 필요에 의해 탄생했습니다.
1916년, 시카고의 Alemite Die Casting and Manufacturing Co.에서 근무하던 Arthur Gulborg는 공장 내 모든 기계의 오일 컵을 수작업으로 채우고 관리하는 고된 업무를 맡고 있었습니다.

반복적인 작업의 비효율성을 개선하기 위해, Gulborg는 세계 최초로 가압식 구리스 건과 함께 사용할 수 있는 혁신적인 구리스니플 시스템을 고안했습니다. 그는 이 시스템에 “Alemite High Pressure Grease System”이라는 이름을 붙였습니다. 이 시스템은 접촉면에 정밀하게 고정되며, 내부에는 스프링이 장착된 로드가 있어 구리스가 새지 않도록 설계되었습니다.

Gulborg의 구리스 건은 니플 끝에 슬릿이 있는 유연한 호스와 연결되어 있었고, 호스의 양단은 니플에 비틀어 고정되는 작은 돌출부를 통해 체결되었습니다. 구리스 주입이 완료된 후, 각 니플에는 황동 캡이 씌워져 이물질 유입을 방지했습니다.

니플의 반대편에는 볼 밸브가 있는 나사식 막대가 위치해 있었고, 이 막대의 끝에는 T형 핸들이 장착되어 있어 회전시켜 구리스를 압입할 수 있도록 했습니다.

이 혁신적인 시스템은 1918년 미국 육군의 공식 구리스 표준으로 채택되며, 정비 효율성을 크게 향상시켰습니다. 특히 육군 트럭 운전자와 정비사들의 작업이 훨씬 간편해졌고, 1918년 7월부터는 미군 전역에서 Alemite 시스템이 사용되기 시작했습니다. 이후 이 시스템은 민간 자동차 산업에도 널리 퍼지게 됩니다.

버튼 헤드 구리스 니의 등장

1922년, Gulborg의 구리스 건 디자인은 푸시/펌프(Push/Pump) 방식으로 발전하였고, 여기에 새롭게 설계된 버튼 헤드 압축 구리스니플이 함께 사용되기 시작했습니다. 이 니플은 구리스 건의 압력으로 윤활제가 베어링 내부로 직접 주입되도록 설계되었습니다.

그러나 이 디자인은 잠금 연결 기능이 없어, 작업자가 양손을 사용해 구리스 건의 끝을 니플 표면에 정확히 밀착시켜야만 누출을 방지할 수 있었습니다.

같은 해, Alemite는 ‘버튼 헤드’ 구리스니플을 공식적으로 도입하였으며, 이 무거운 저프로파일(저형상) 니플은 크롤러 트랙터와 같은 중장비에 주로 사용되었습니다. 한편, ‘주니어 버튼 니플’은 비교적 작고 가벼운 구조로, 초기 할리 데이비슨 오토바이에 장착되어 사용되기도 했습니다.

Oscar Zerk와 Zerk 구리스니플의 탄생

Arthur Gulborg가 Alemite 시스템을 개발하던 시기, 미국 위스콘신주 케노샤에서는 오스트리아 출신의 발명가 Oscar Ulysses Zerk(본명: Oskar Ulysses Zerkowitz)가 자신만의 구리스니플을 개발하고 있었습니다.

1878년 오스트리아 비엔나에서 태어난 Zerk는 기계공학을 전공하고 섬유 산업에서 경력을 쌓았습니다. 그는 오스트리아 최초로 6기통 엔진과 원시적인 자동 변속기를 개발한 인물로도 알려져 있습니다. 1907년 미국으로 이주하면서 이름을 Oscar Ulysses Zerk로 변경하였습니다.

Zerk는 새로운 자동차 윤활 시스템에 대한 독자적인 아이디어를 가지고 있었으며, 이를 실현하기 위해 클리블랜드에 회사를 설립했습니다. 그가 개발한 Zerk 구리스니플은 Alemite 제품보다 작고 저렴했으며, 컴팩트한 스냅온-오프 방식의 잠금 구조를 특징으로 했습니다. 이 니플은 테이퍼드 구조로 되어 있어 노즐이 쉽게 밀착되고, 작업자가 피스톨 구리스 건의 손잡이를 누르면 구리스가 밀봉 상태로 주입되도록 설계되었습니다.

1923년, Oscar Zerk는 자신의 구리스니플에 대한 특허를 획득한 뒤, Allyn-Zerk Co. (클리블랜드 소재)를 통해 본격적인 마케팅을 시작했습니다. 그의 제품은 Alemite의 복잡한 잠금식 디자인에 비해 단순하고 경제적이어서 경쟁력을 갖추게 되었습니다.

산업 통합과 상용화: 표준의 확립

회사 인수와 통합

1913년 또는 1914년경, Zerk는 매각하고 오스트리아로 돌아갔습니다(아마도 전쟁 때문에). 그는 오스트로-헝가리 군대에서 대위로 복무했습니다. 결혼하고 딸을 낳은 후, 1920년 클리블랜드로 돌아와 Allyne-Zerk Co.를 설립하여 Zerk 구리스 피팅과 수동 구리스 건을 제조했습니다.

1924년 말, Allyne-Zerk는 시카고의 Bassick Mfg. Co.에 매각되었습니다. Edgar Bassick은 또한 모델 T 포드용 속도계를 제작하는 Stewart Co.와도 연관되어 있었습니다.

같은 시기에 Stewart는 자동차 계기 공급업체인 Warner Instrument Co.와 합병하여 Stewart-Warner를 형성했고, 이후 Alemite와 Bassick 회사를 인수했습니다. 이로써 Alemite와 Zerk 시스템 모두 한 회사의 소유가 되었습니다. 크라이슬러와 다른 회사들은 Alemite 피팅을 사용했고, 헨리 포드는 1928년 모델 A부터 Zerk 피팅을 독점적으로 사용했습니다.

Joseph Bystricky의 혁신

1933년 3월, Stewart-Warner의 엔지니어 Joseph Bystricky는 Zerk 시스템에 대한 개선안을 특허 출원했습니다. 그의 개선안은 작업자의 압력에 의존하지 않고 건 노즐과 피팅 사이의 밀봉을 유지하는 방식이었습니다. 구리스 피팅의 비즈니스 엔드는 작은 볼로 형성되었고, 건 노즐 내부의 환형 스프링 로드 조(jaws)가 이 볼 위로 미끄러져 노즐을 피팅에 고정했습니다.

상용화의 성공

Stewart-Warner는 Alemite 이름을 윤활 라인에 유지했고, 1934년에 “Alemite Specialized Hydraulic Lubrication System”을 발표했습니다. 이 시스템은 당시 생산된 자동차의 99%에 채택되었으며, 자동차 엔지니어들에게 “17년 전 원래 Alemite 시스템 발명 이후 가장 큰 발전”으로 평가받았습니다.

구리스니플 기술과 표준 (현재)

오늘날의 구리스니플은 1933년 Joe Bystricky가 발명한 것과 기본적으로 동일합니다. 발명자들(Joe Bystricky, Arthur Gulborg, Alemite)은 잊혀졌지만, 흥미롭게도 Oscar Zerk의 이름은 구리스 피팅과 계속 연관되어 있습니다. 많은 사람들이 구리스 피팅을 “Zerk 피팅” 또는 간단히 “Zerks”라고 부르지만, 왜 그런지 아는 사람은 거의 없습니다.

국제 표준

현대 구리스 니플은 주로 다음과 같은 국제 표준에 따라 설계 및 제조됩니다:

• DIN 71412: 가장 일반적인 메트릭 구리스 피팅 표준으로, 구형에서 가공되고 경화된 헤드 프로필을 특징으로 합니다. M6x1, M8x1, M10x1 등 다양한 크기와 직선형, 45° 각도형 등 다양한 형태로 제공됩니다.
• DIN 3404: 버튼 헤드 메트릭 구리스 피팅 표준으로, M8x1, M16x1.5 등 다양한 크기로 제공됩니다.
• DIN 3405: 플러시(매립형) 메트릭 구리스 피팅 표준으로, M6x1, M8x1 등 다양한 크기와 90° 각도형 등 다양한 형태로 제공됩니다.
• ISO 3799 및 ISO 6392: 구리스 피팅에 대한 국제 표준을 제공합니다.

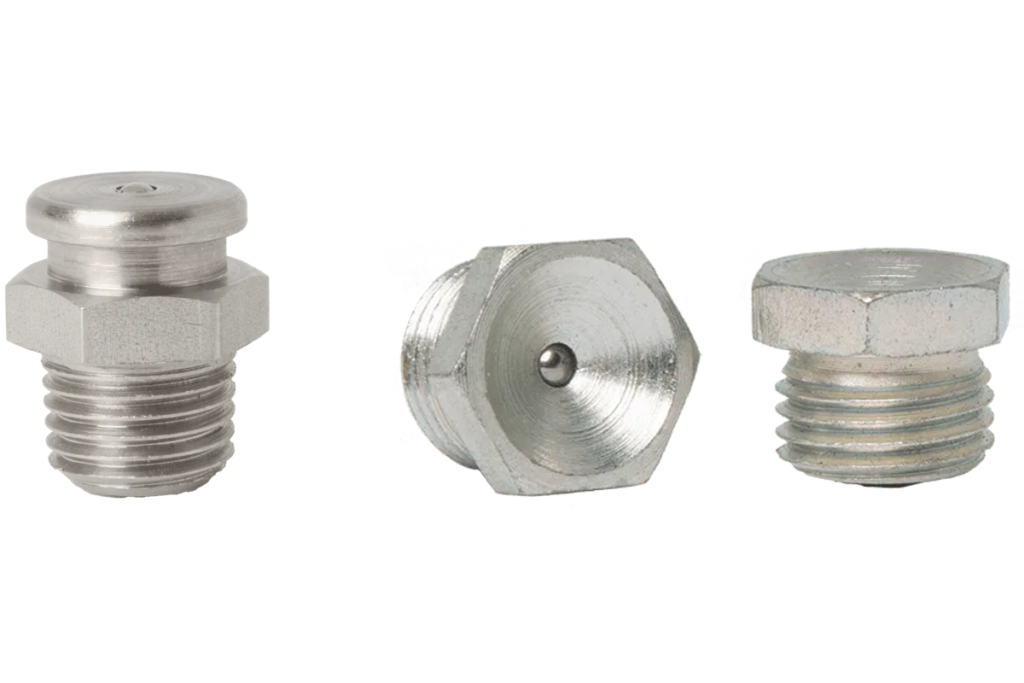

구리스니플 종류

Hydraulic grease fitting (유압식 구리스니플)

가장 널리 사용되는 타입으로, 구리스건 커플러가 팁에 밀착되어 윤활합니다.
내부 볼 체크로 오염을 방지하며, 최대 550 bar의 고압에서도 사용 가능합니다.
재질은 아연 도금 강철, 303/316 스테인리스, 황동, 몬넬 등 다양합니다.

Button Head Grease Fittings (버튼형 구리스니플)

버튼 모양의 넓은 헤드에 전용 커플러를 밀어 넣어 고정하며, 고압 윤활에 적합합니다.
최대 550 bar까지 견딜 수 있고, 대형 베어링이나 건설장비에 자주 사용됩니다.
재질은 강철, 303/316 스테인리스, 황동, 인청동(Phosphor Bronze) 등으로 구성됩니다.

Push Type Grease Fittings (푸시 타입 구리스니플)

조우 없는 간단한 커플러로 수동 푸시 구리스건과 함께 사용하는 구조입니다.
50~100 bar의 저압 환경에 적합하며, 오래된 장비나 정밀 기계에 자주 쓰입니다.
주로 강철 재질로 제작되며, 실용성과 유지보수 편의성이 뛰어납니다.

Cup Type Grease Fittings (컵형 구리스니플)

상단이 오목해 장비 표면과 일체화되며, 충격에 강하고 깔끔하게 장착됩니다.
푸시 타입 구리스건 노즐을 오목한 부분에 밀어 넣어 윤활하며, 저압(50~100 bar)에 적합합니다.
강철 또는 스테인리스 스틸로 제작되어 내구성과 방오성이 우수합니다.

구리스니플은 크기는 작지만 기계 윤활의 역사에서 중요한 혁신입니다. Arthur Gulborg의 초기 설계에서 Oscar Zerk의 개선, 그리고 Joseph Bystricky의 현대적 디자인에 이르기까지, 이 작은 부품은 기계 유지 보수의 효율성을 크게 향상시켰습니다.

놀랍게도, 오늘날 우리가 사용하는 구리스니플은 100년 전의 원래 디자인과 매우 유사합니다. 이는 그 구조가 얼마나 효과적이고 실용적인지를 잘 보여줍니다. 기술이 아무리 발전하더라도, 많은 기계에서는 여전히 구리스니플이 유지보수의 핵심 역할을 담당하고 있습니다.

이처럼, 구리스니플의 역사는 작은 문제에 대한 실용적인 해결책이 어떻게 산업 전체에 큰 영향을 미칠 수 있는지를 보여주는 훌륭한 사례입니다. 덕분에 기계는 더 오래, 더 효율적으로 작동하며 유지 보수도 훨씬 쉬워졌죠.
